Какво е RK3576 чип?

RockChip RK3576 Второ поколение 8nm високоефективна AIOT платформа е високоефективен процесор с ниска мощност SOC (System-on-Chip), подходящ за различни сценарии за приложения, като например базирани на ARM PCS, Edge Computing устройства и лични мобилни интернет устройства. Той използва осемядрен процесор, базиран на архитектурата на ARM, интегрира независим 6Tops (TERA операции в секунда) NPU (единица за преработка на невронна мрежа), интегрира множество изчислителни ядра като GPU, MCU, VPU и има богат периферен интерфейс, за да отговаря на сложните изисквания на сцената в Alot. В допълнение, RK3576 също поддържа съхранение на UFS (Universal Flash Storage), осигурявайки ефективни възможности за съхранение на данни и четене.

Технологията ThinkCore, посветена на вграденото развитие на ARM, в момента е разработила основната дъска RK3576 и поддържа персонализиране и масово производство

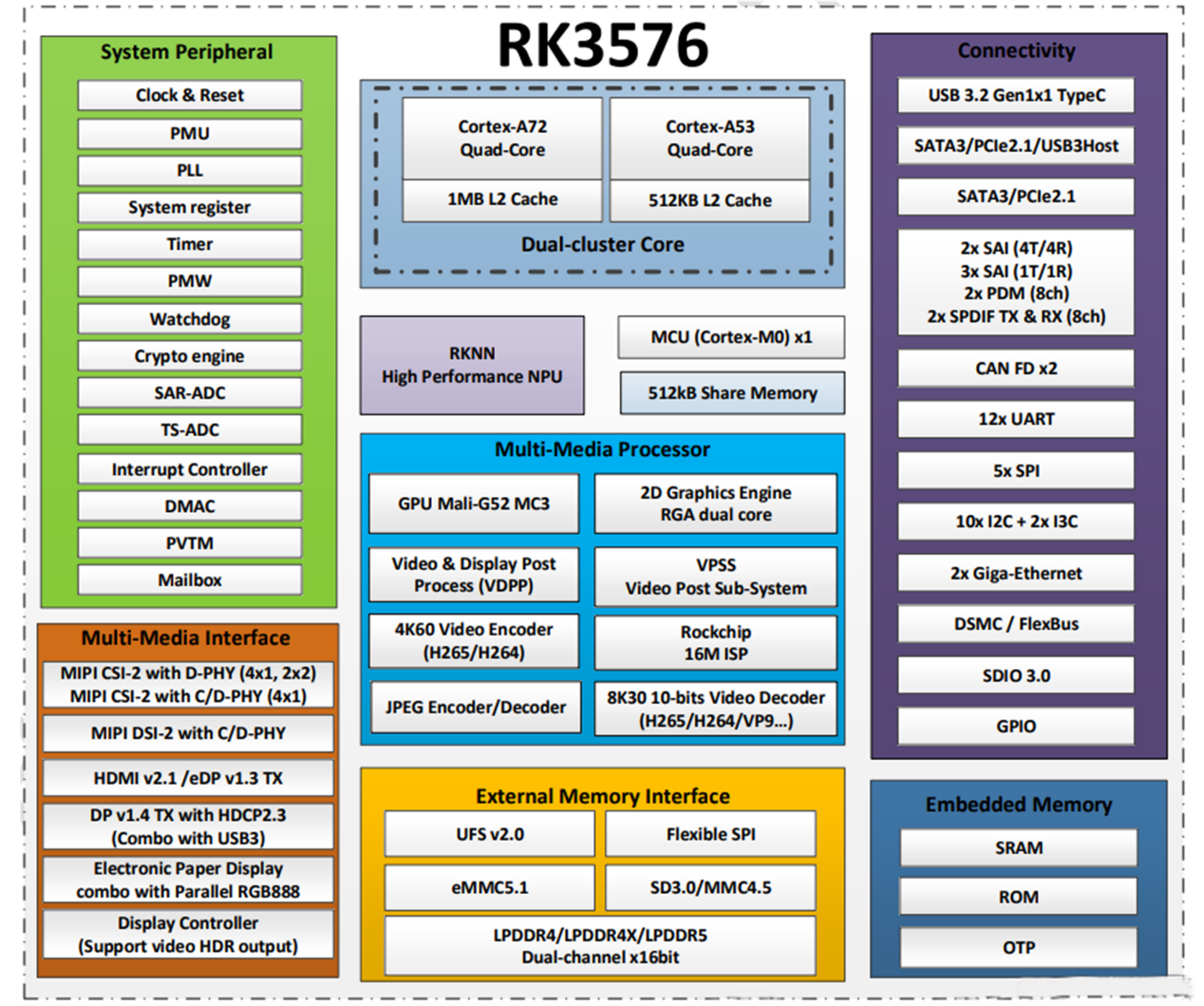

2. 2. RK3576 Анализ на спецификацията

Процесор:

Octa-Core ARM процесор с 4 ядра Cortex-A72 (2.2 GHz) и 4 ядра на Cortex-A53 (1.8 GHz)

Потребителско ориентирана ARM Cortex-M0 MCU при 400MHz

GPU:

ARM MALI-G52 MC3 @ 1GHZ

Поддържа OpenGL ES 1.1, 2.0 и 3.2

Подкрепете вулкан 1.1

Поддържа пълен профил OpenCL 2.0

Поддържа AFBC (компресия на буфер на рамката на ARM)

DDR:

Двоен 32-битов LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Видео декодер

4KP120 H.265, AV1, VP9, ​​AVS2 Видео декодер

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Видео декодер

4KP60 H.264/H.265 Видео енкодер

4KP60 MPEG енкодер и декодер

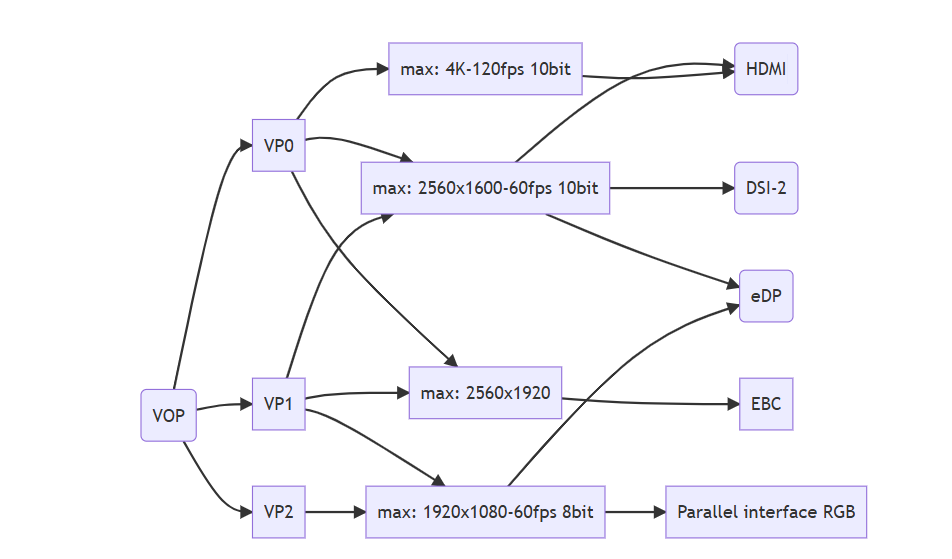

GTC:

HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX

Mipi dsi-2 tx @ 4k60

Displayport 1.4 TX @ 4K120

EPD (Електронен дисплей на хартия) TX @ 2560x1920

Паралелен интерфейс (RGB888) TX @ 1080p60

1. Поддръжка на троен екран дисплей 2.5k+2k+2k

2. 2. Двоен екран 4K+ 2K

NPU:

Computing Power Int8 е 6 отгоре

Подкрепете двойни ядра, двойните ядра могат да работят заедно или независимо

Поддръжка Int4, Int8, Int16, Fp16, Bf16 и Tf32 изчисляват с 1MB вътрешен SRAM

Подкрепете мулти-задачи, мулти-сканио паралелна Q обработка Поддръжка Дълбоко обучение Рамка: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN и др.

RGA (2D графичен двигател):

Rockchip RGA V2.5 двигател, максимална разделителна способност на двойната сърцевина: Изходно изображение 8192x8192, Целево изображение 4096x4096 Прехвърляне на блок и прозрачен режим Цветно пълнене, включително градиентно запълване и пълнене на шаблона

Поддръжка на алфа смесване, включително глобална алфа, пикселна алфа и градиент

Подкрепете всяко съотношение на мащабиране, което не е вътрешно от 1/16 до 16

Поддръжка 0, 90, 180, 270

Вход за видео

16M пикселен ISP с HDR (до 120db)

Поддържа 3 интерфейси MIPI CSI-2

1 MIPI CSI-2 с D-Phy (4x1, 2x2)

1 MIPI CS1-2 с C/D-Phy (4x1)

Два интерфейси с 4-ленти D-Phy V1.2

Всеки интерфейс може да бъде конфигуриран като порт 2x2 канал за данни

Една 4-лента (или 3-данни триплет) c/d-phy

D-Phy е v2.0, със скорост на канала 4,5Gbps

C-Phy е v1.1, със скорост на триплет 2,5 gsps

Всеки порт поддържа 4 виртуални канала

DVP интерфейс

Един DVP 8/10/12

16-битов

8/10/12/16 бита, до 150MHz I/O честотна поддръжка BT.601/BT.656 и BT.1120 VI Интерфейси Поддържат конфигурация на пикселен часовник, хоризонтална синхронизация и вертикална синхронизирана поддръжка на полярност 2/4-път мултиплексираща байта, преплитаща се интервал от BT.656/Bt Bt.656/Bt.1120

Съхранение

UFS 2.1 с HS-G3 (12Gbps)

FSPI (осем канала)

EMMC 5.1

SDMMC 3.0

Камера, ако

2 MIPI CSI-2 с D-PHY (може да бъде съставен от 4x1 или 2x2)

1 MIPI CSI-2 с C/D-Phy (4x1)

1x 8110112116-битов DVP

Качество на изображението-деинтерлизиране, обозначаване, мащабиране, управленски двигател, острота, изглаждане на ръба, DCI-Hist, 3D-LUT, ACM, HDR

Аудио

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Мрежа

2x RGMI интерфейси, т.е. двойна гигабитна Ethernet

. USB

1x USB 3.2 Gen 1, поддържа режим Type-C Alt с Displayport

. Pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Мултиплексиран порт

1 PCLE 2.1/SATA 3.1 Мултиплексиран порт

Други 1/0

CAN FD, I2C, SPI, UART, GPIO

Сигурност (разширение за сигурност на ARM Trustzone)

Разширяване на сигурността на Arm Trustzone

Сигурна багажник/ключова стълба/OTP

Крипто двигател (RSA, ECC, Hash, Des, Aes, Sha, SM)

Пакет:16x17mm, 0.65 терен, пакет FCCSP
