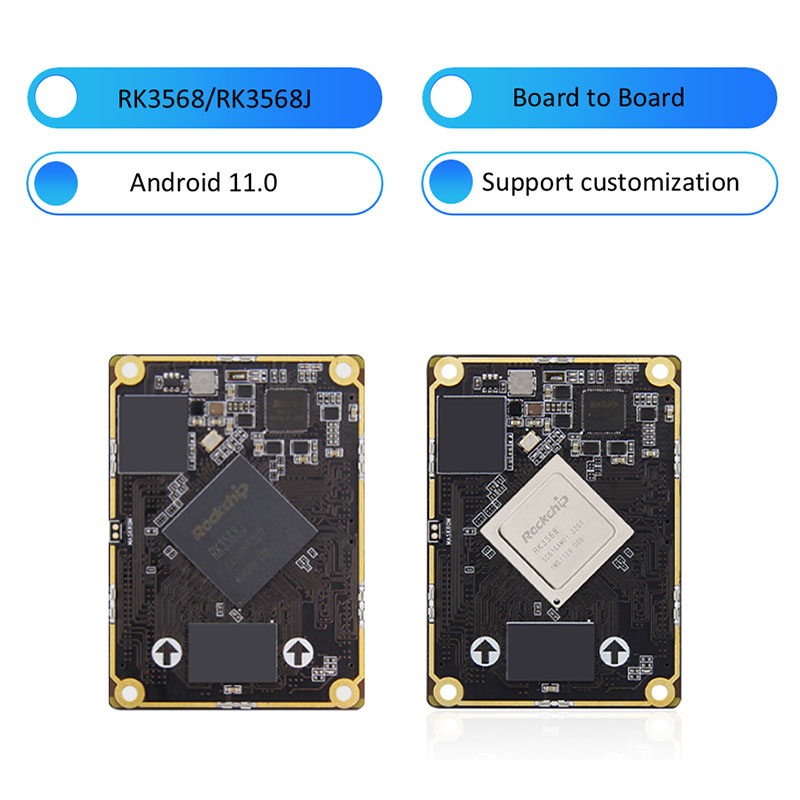

RK3568J RK3568 Борда за борда на SOM Core Board

Тази пълнофункционална платка (BTB интерфейс) може да се използва като високоефективен компютър с еднократна борда и вградена дънна платка за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, компютърни изчисления и други сценарии.

Използване Използва се за леки приложения за изкуствен интелект.

Осигурете разнообразни комбинации от памет и съхранение, от които да избирате, балансирана конфигурация на хардуер на борда, широк спектър от приложения.

Вградената независима NPU изчислителна мощност може да достигне 1Tops (3568J е 512MACNPU), може да се използва за приложения за леки изкуствен интелект.

Той има висока интеграция и богати разширителни интерфейси и е оборудван с двойни Gigabit Ethernet портове, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI екран интерфейс, интерфейс на камерата на MIPI, аудио интерфейс и други периферии, които могат да дадат пълна игра на производителността на процесора и допълнително разширяване на суперантите на използването на плачката.

Официално поддържа основния Andriod 11, Debain, Ubuntu Operation System изображения и може да се прилага към различни среди на приложение.

Осигурете напълно отворен код, официални уроци, пълни пакети за разработка на драйвери на SDK, схеми за проектиране и други ресурси, лесно можете да започнете без задънена улица.

RK3568J RK3568 дъска за борда на SOM основните функции

Той може да сподели дъска с нашата дъска RK3566 BTB. С други думи, трябва да проектирате само една дъска, за да поддържате две основни дъски.

Предлагат се търговски и индустриален клас.

Разумна цена с високо качество.

Готов за използване. поддържа множество операционни системи.

Двойни Gigabit Ethernet интерфейси, поддържайте динамично регулиране на напрежението.

Вграден независим NPU, изчислителната мощност може да достигне 512MAC/1TOPS.

Поддържа превключване с едно щракване на основните архитектурни модели, може да се използва за приложения за леки изкуствен интелект.

Мощни възможности за анализ на изображения, лесно декодиране 4K поддържа 4K@60 Frames H.264 \ H.265 \ VP9 Формат декодиране и 1080p60 Frame H.264 \ H.265 Кодиране на формат.

Двускринен дисплей, високо разделителна способност и преносим.

Подкрепете двуекранния дисплей, поддържайте до 4K60 рамки + 1080p60 Рамки Изход на изображението едновременно.

С богати интерфейси за разширяване, за да отговори на различни външни нужди

RK3568J RK3568 Борда за борда на SOM Параметрите на основната дъска

RK3568 BTB Core Board Configuration

Конектор: Мъж: SGDBM-05-80p-H10 Жена: SGDBF-05-80p-H30

Основен чип: RK3568/RK3568J (четириядрен Cortex-A55, 2GHz, Mali-G52)

IO: BTB води до 320 пина, разстояние от 0,5 мм, води до всички i0

Памет: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Съхранение: 8/32/64/128GB, EMMC

K3568 BTB конфигурация на хардуерната конфигурация

Конектор: Мъж: SGDBM-05-80p-H10 Жена: SGDBF-05-80p-H30

Интерфейс за захранване: 12V@1A (1A и по -горе) DC вход, DC интерфейс

Ethernet: 10/10/1000m адаптивен Ethernet порт*2

HDMI: HDMI2.0 екран интерфейс, поддържа дисплей с двоен екран, максимална разделителна способност 4096*2160@60Hz

MIPI-DSI: MIPI екран интерфейс*2, може да бъде включен в екрана на див огън MIPI, поддръжка на двуекранния дисплей: Единичен MIPI режим Максимална разделителна способност 1920*1080@60Hz

MIPI-CSI: MIPI интерфейс на камерата*2, може да бъде включен в IMX415/OV8858 камера

EDP: EDP1.3 Интерфейс на екрана*1, EDP Touch Interface*1; Поддържайте дисплея с двоен екран

USB2.0: Интерфейс тип A*3 (хост); Type-C интерфейс*1 (OTG), за интерфейс за изгаряне на фърмуера

USB3.0: Интерфейс тип A*1 (хост)

М.2 интерфейс: M.Key Type Solid State Drive, PCLE3.0*2 ленти; Може да бъде включен в 2280 Спецификация NVME Solid State Drive

PCLE интерфейс: Mini-PCLE интерфейс, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-PCLE интерфейсен модул

Притежател на SIM карта: Функцията на SIM картата трябва да се използва с 4G модул

SATA интерфейс: стандартен SATA интерфейс*1; Интерфейс за захранване на SATA*1, поддържа 12V изход

Може: Може*2

ADC: Интерфейс за придобиване на ADC*1

Сериен порт: Сериен порт за отстраняване на грешки*1 (UART2) Параметър по подразбиране 1500000-8-N-1; Lvttl сериен порт*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Притежател на TF карта: поддържа система за зареждане на Micro SD (TF), до 512GB

Аудио: аудио изход, 3,5 мм аудио държач*1 (зелен); Аудио вход, 3,5 мм държач за аудио*1 (червено); MIC микрофон интерфейс*1 интерфейс на SPK Speaker*1, може да свърже 1W захранващ високоговорител

Бутон: бутон за захранване; бутон за нулиране; Бутон за възстановяване

Инфрачервен приемник: Поддържа инфрачервена функция за дистанционно управление

RTC: RTC захранващ гнездо*1

Интерфейс на вентилатора: Поддържа инсталиране на 5V вентилатор за охлаждане
