RockChip RK3562 Цифрови табели SBC Industrial Controller

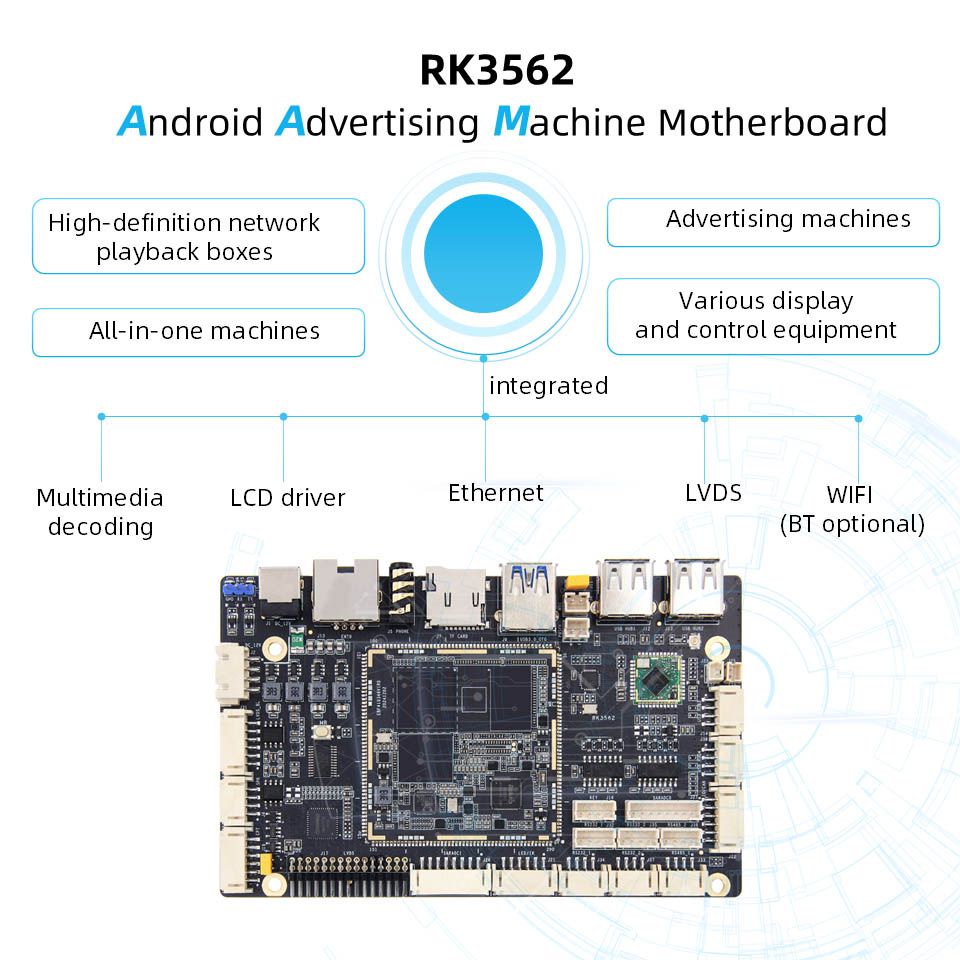

● Таблото TP-1HS може да се използва като високоефективен компютър с еднократна борда и вградена дънна платка за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, компютърни изчисления и други сценарии.

● Използване на RockChip RK3562/RK3562J Като основен чип, той приема 22nm усъвършенствана технология на процеса, с основна честота до 2.0GHz, интегриран четириядрен 64-битов процесор на Cortex-A53 и Armmali-G52 GPU, поддържа 4K вход за декодиране на видео, супер изображения, поддържащи възможности за декодиране на видео, супер изображения, поддържат 4K декодиране на видео, супер изображения на обработка на изображения, поддържат 4K вход.

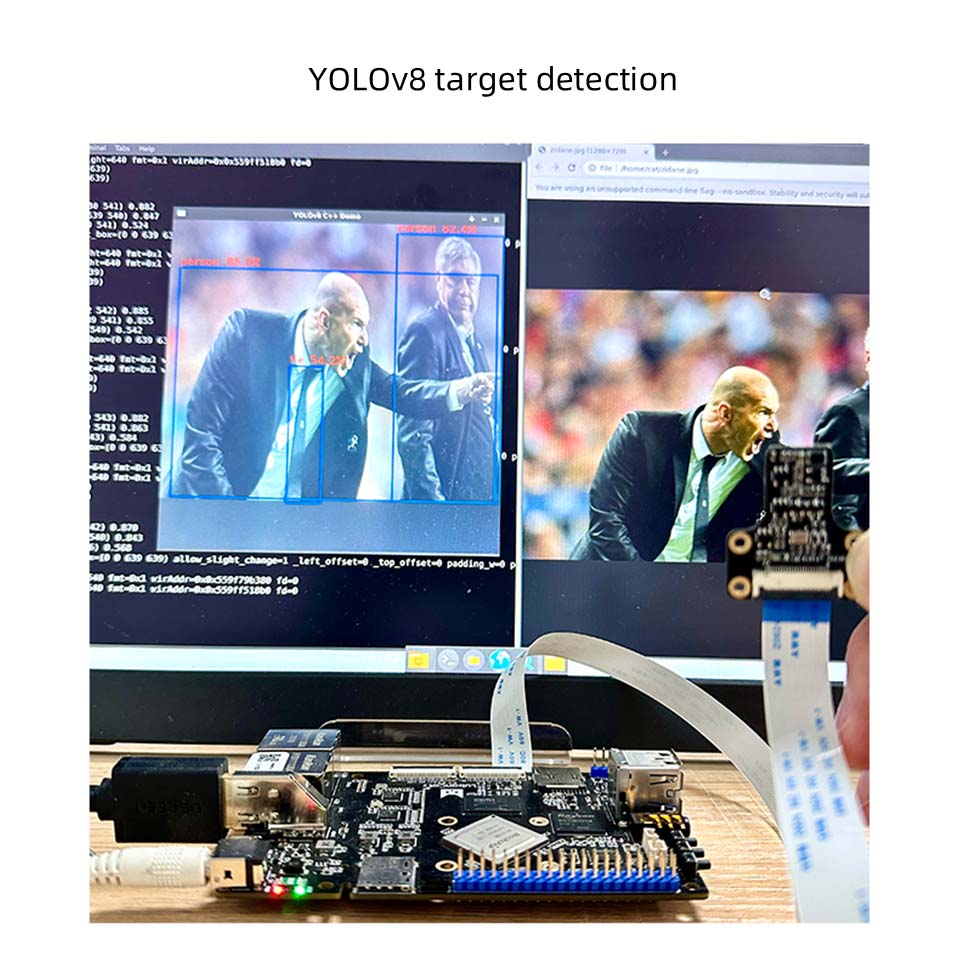

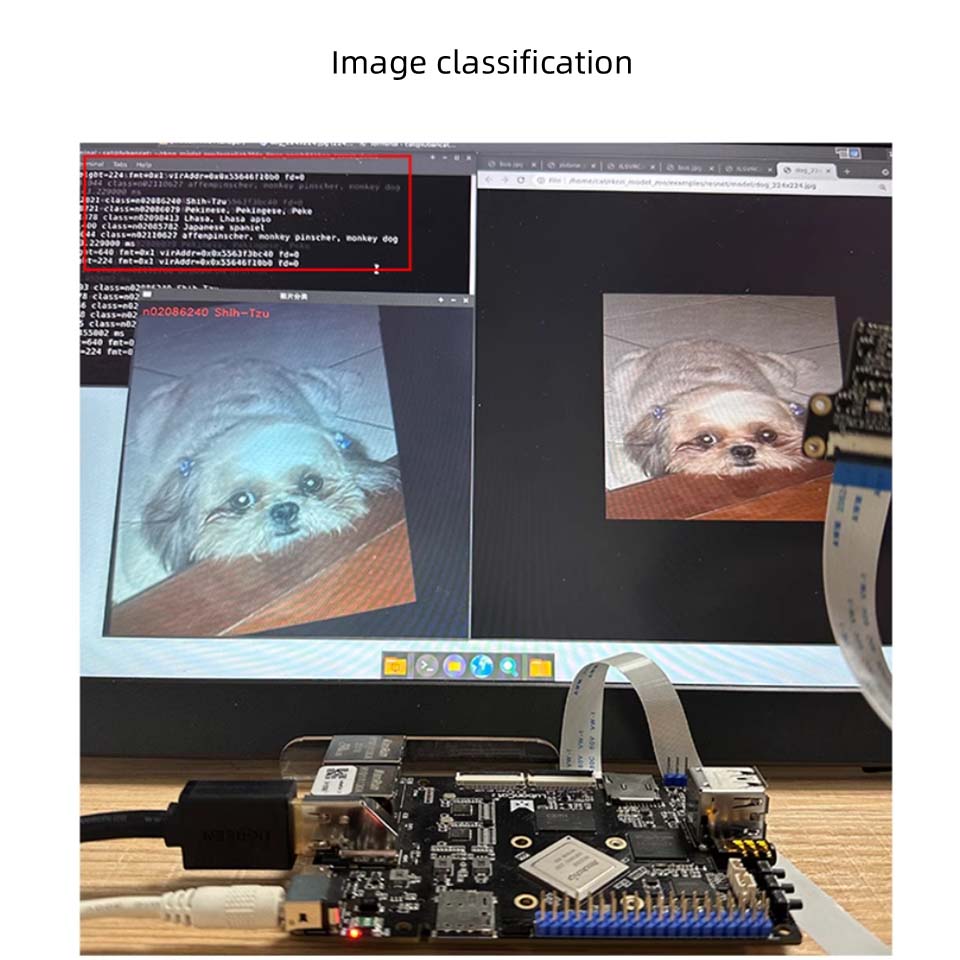

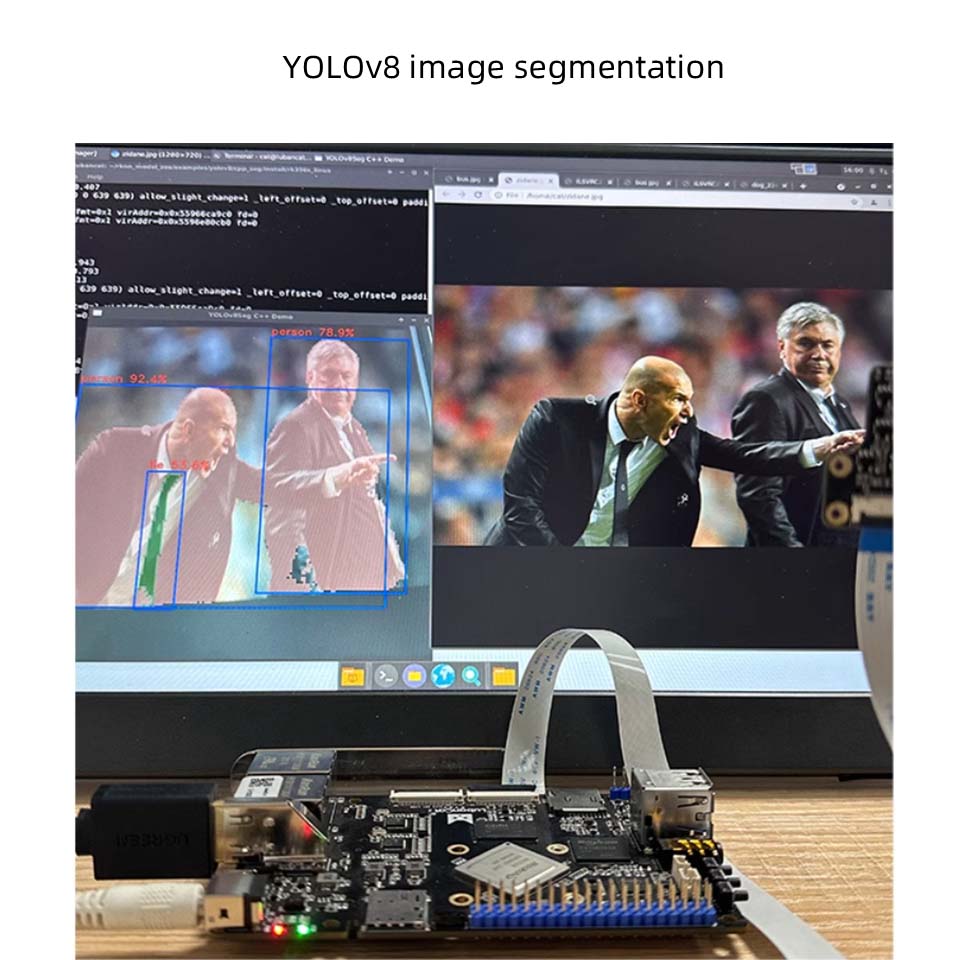

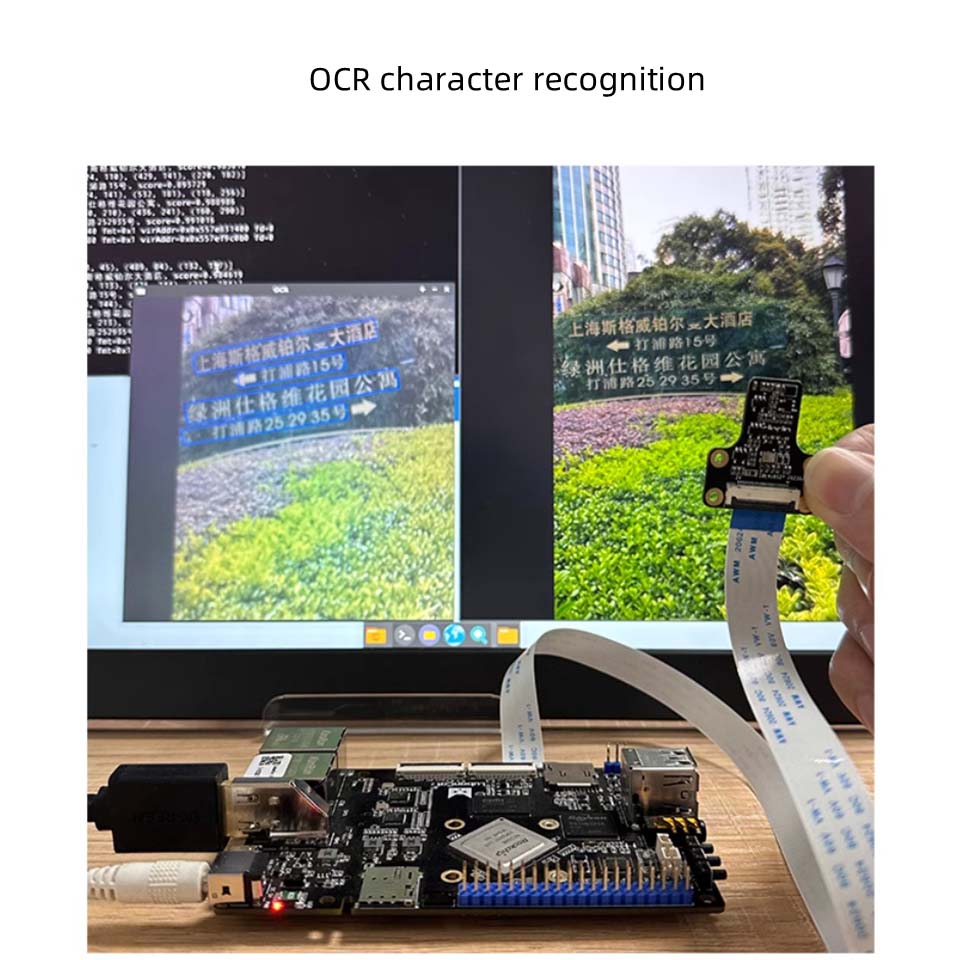

● Вградената независима изчислителна мощност на NPU може да достигне 1Tops, което позволява различни сценарии на AI.

● Предоставя разнообразни комбинации от памет и съхранение, от които да избирате, с балансирана конфигурация на хардуер на борда и широк спектър от приложения.

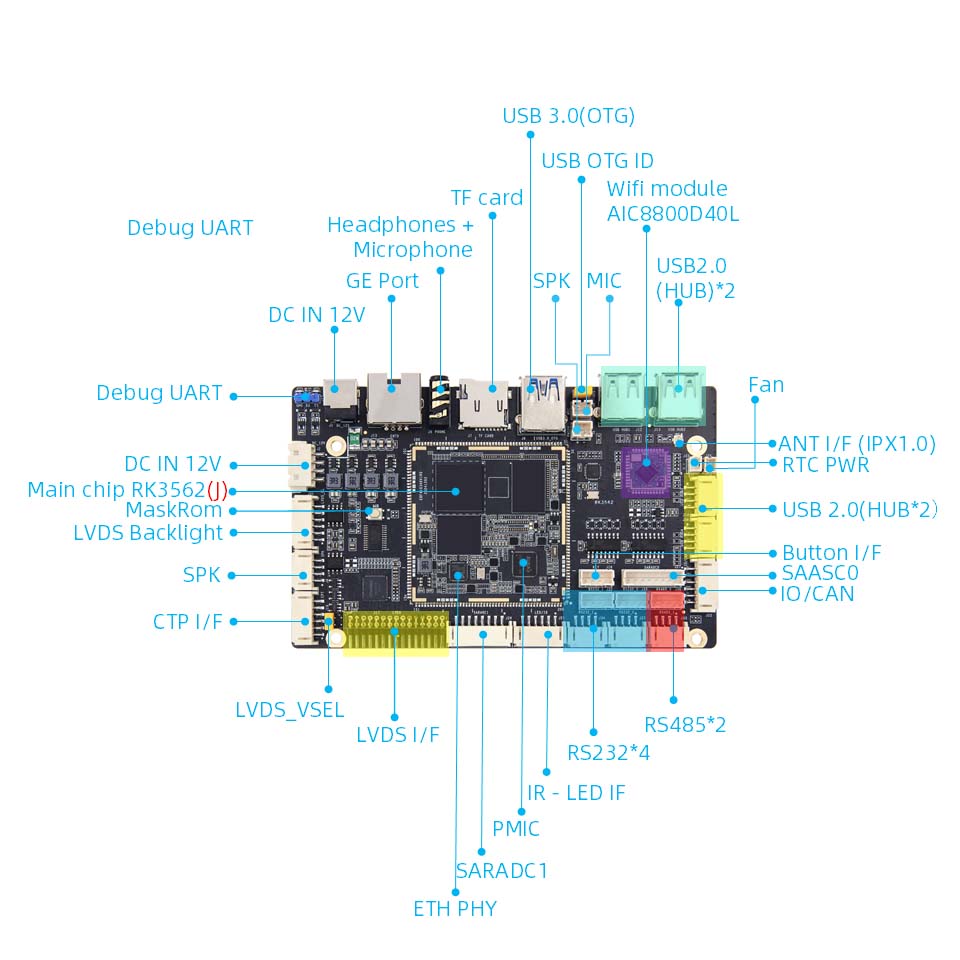

● Висока интеграция, с богати експанзионни интерфейси, бордова WiFi6, Gigabit мрежов порт, LVDS, USB3.0/2.0, Mipids1, четирипосочен Mipics1, аудио интерфейс, инфрачервен прием, притежател на TF карта и други перифери, може да даде пълна игра на изпълнението на процесора и допълнително разширяване на сценариите за използване на дъската.

● Официалното поддържа основните изображения на Android, Debain и Ubuntu и може да се прилага към 6) различни среди на приложение.

● Данните са изцяло с отворен код, предоставяйки пълни комплекти за разработка на драйвери на SDK, схеми за проектиране и други ресурси, което улеснява започването.

Характеристики

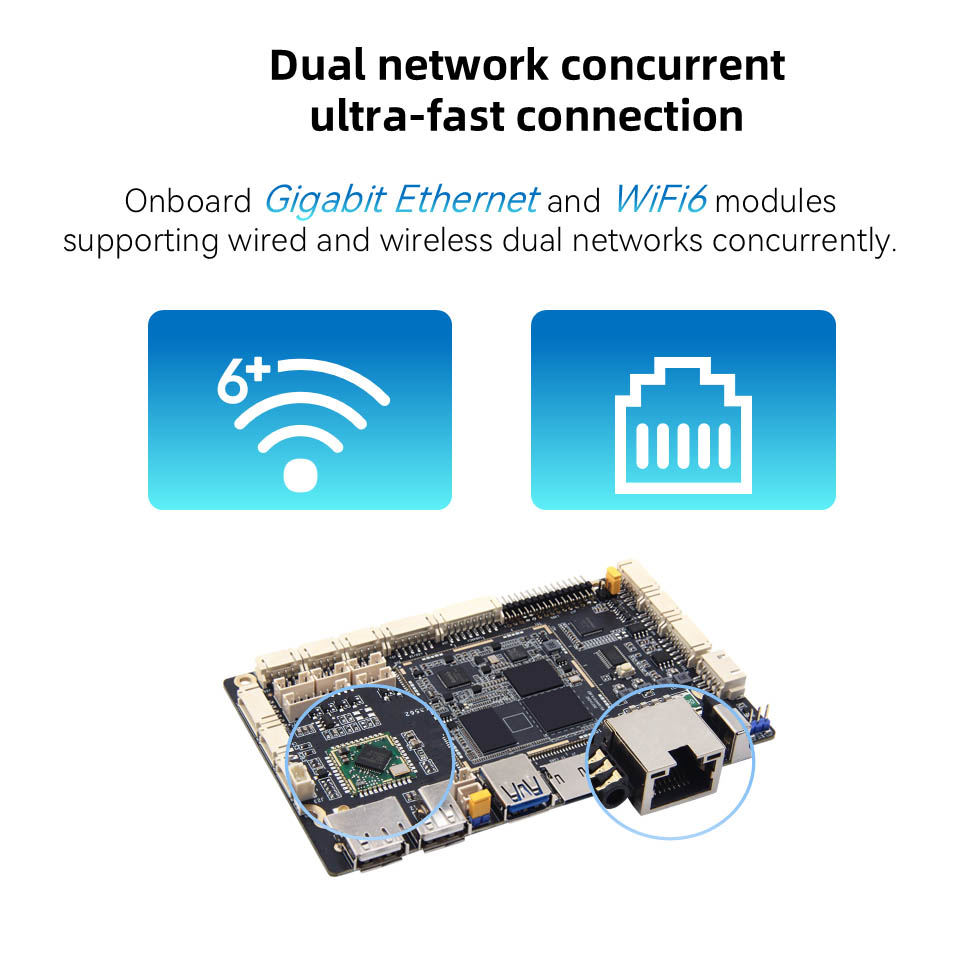

1. Вградените Gigabit Ethernet и WiFi6 модули поддържат кабелна и безжична двойна мрежа с двойна мрежа

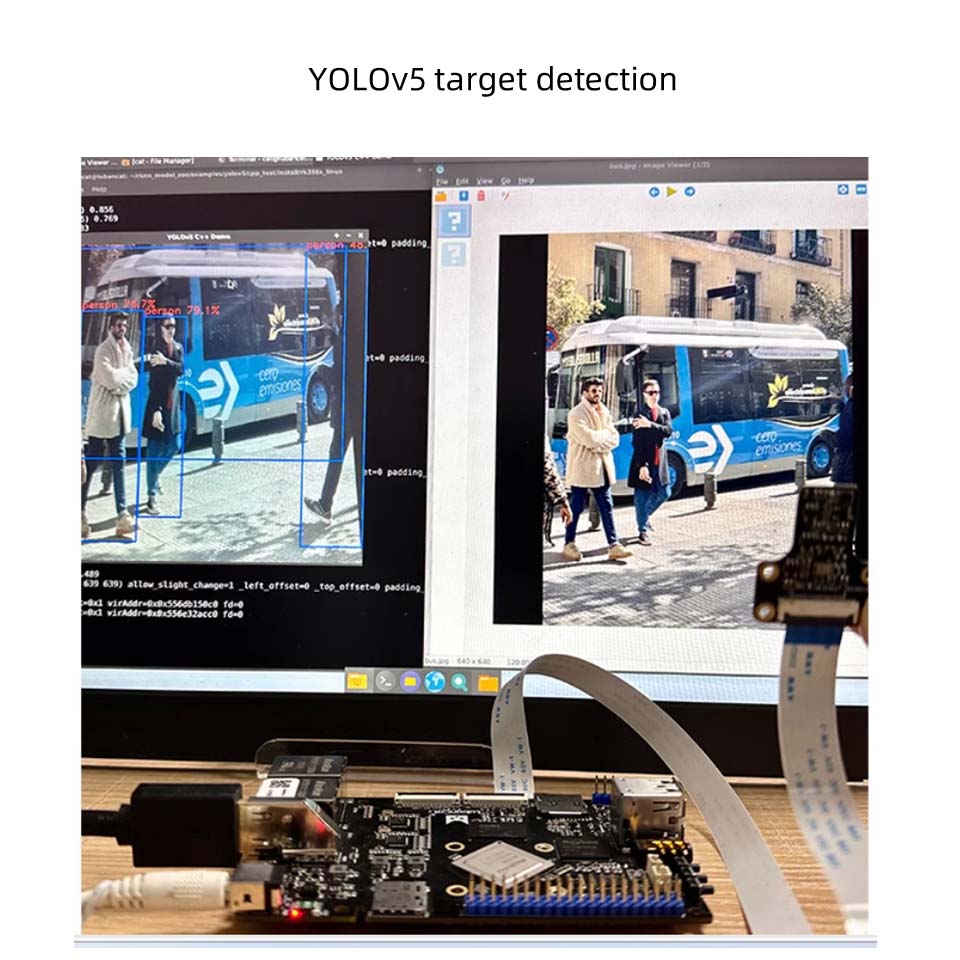

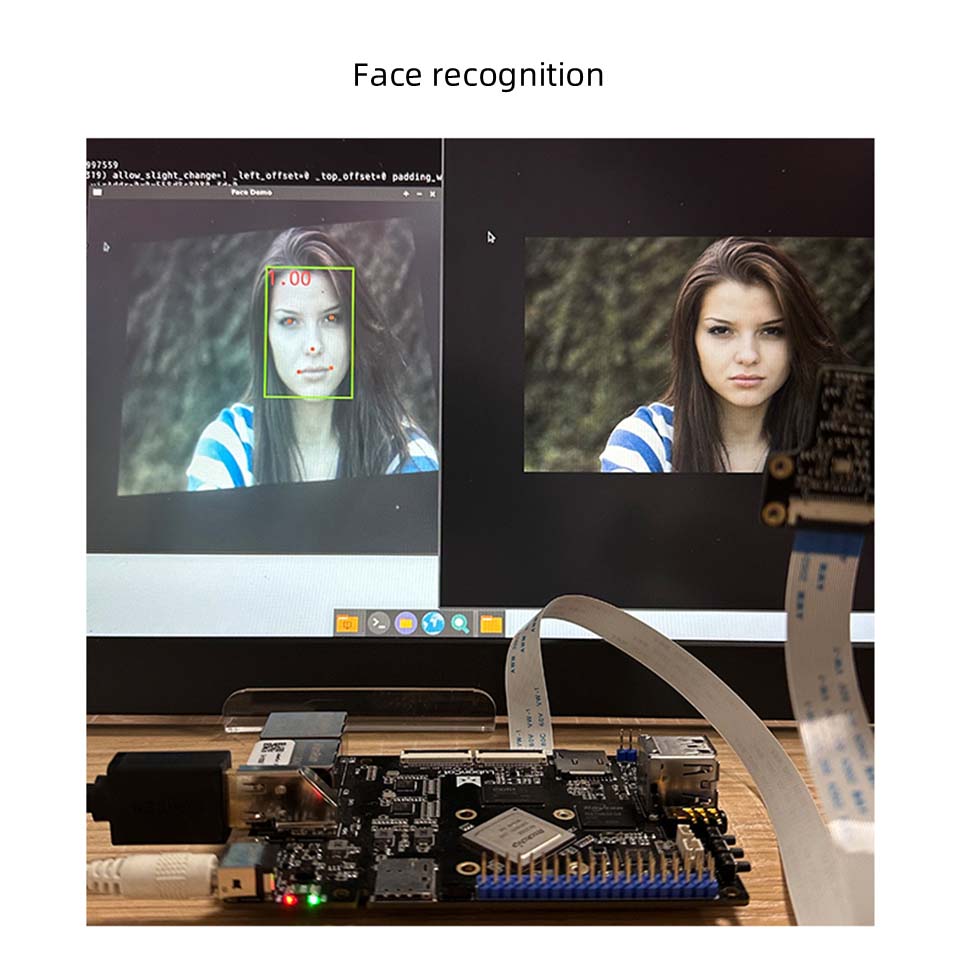

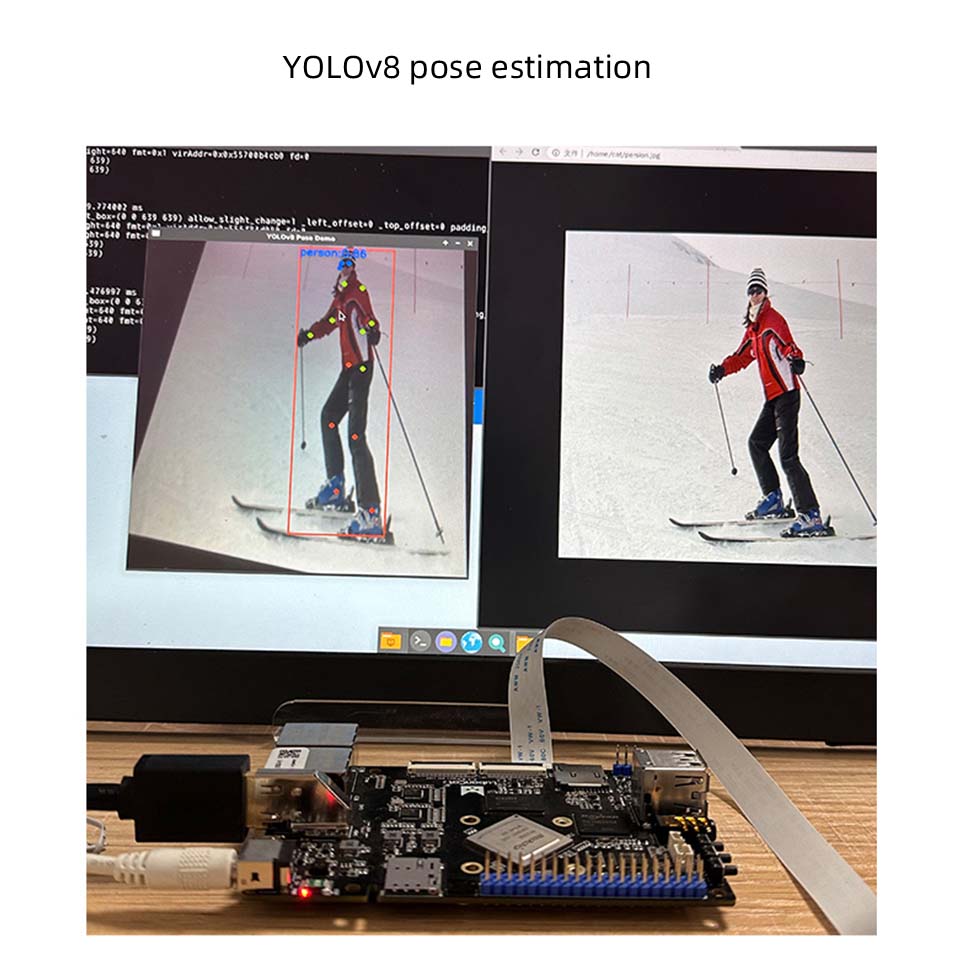

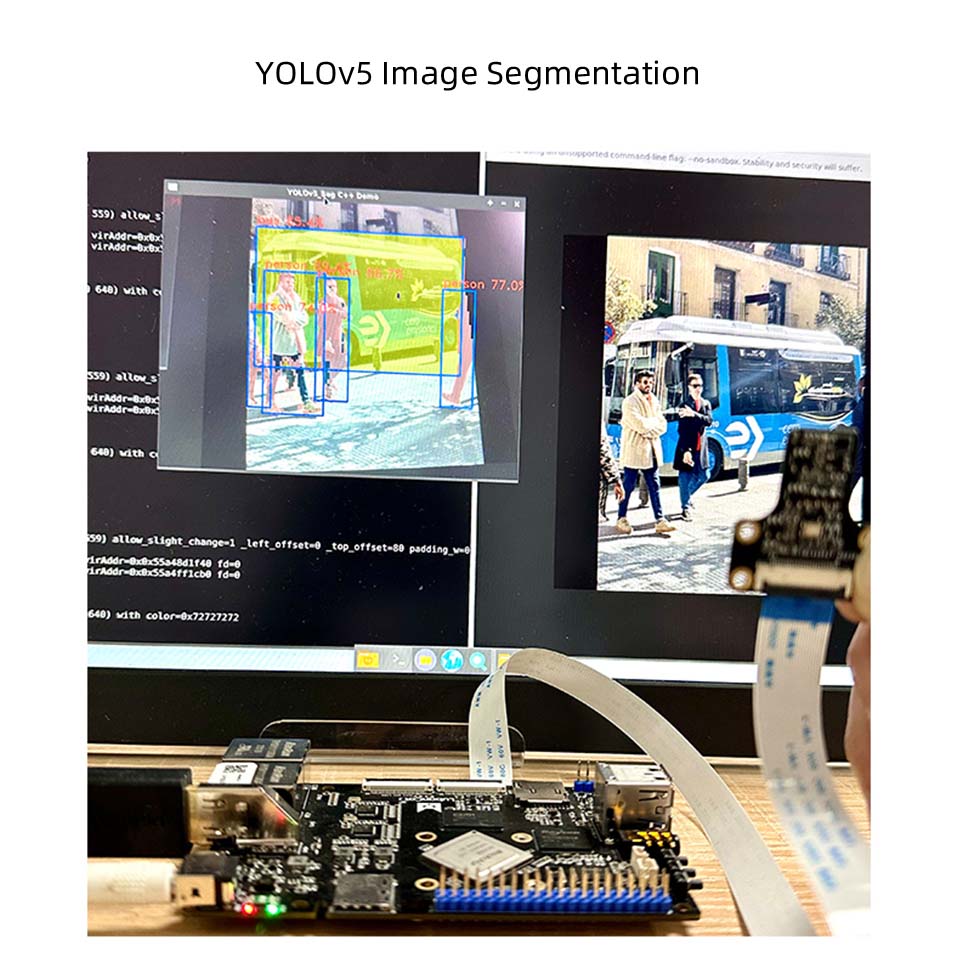

2. Вграден независим NPU, изчислителната мощност може да достигне 1Tops

Поддържа превключване с едно щракване на основните архитектурни модели, може да се използва за приложения за леки изкуствен интелект

3. Мощни възможности за анализ на изображения, лесно декодиране на 4K

Поддържа 4K@30 кадъра H.265 \ VP9 формат декодиране и 1080p60 рамки H.264 Формат кодиране

4. Богати интерфейси за разширяване, за да задоволят нуждите на периферните устройства

С Gigabit мрежов порт, LVDS, USB3.0/2.0, MIPI DS1, четирипосочен Mipics1, аудио интерфейс, инфрачервен прием, държач на TF карта и други интерфейси, той лесно може да разшири Ethernet, TF карта, камера, екран, микрофон и други устройства; В допълнение, има отделни RS232, RS485, CAN, ADC интерфейси за придобиване за задоволяване на различни външни нужди.

Приложение на продукта

Подходящ за кутии за играчи с висока разделителна способност, рекламни машини и машини за всичко в едно и др

Параметри

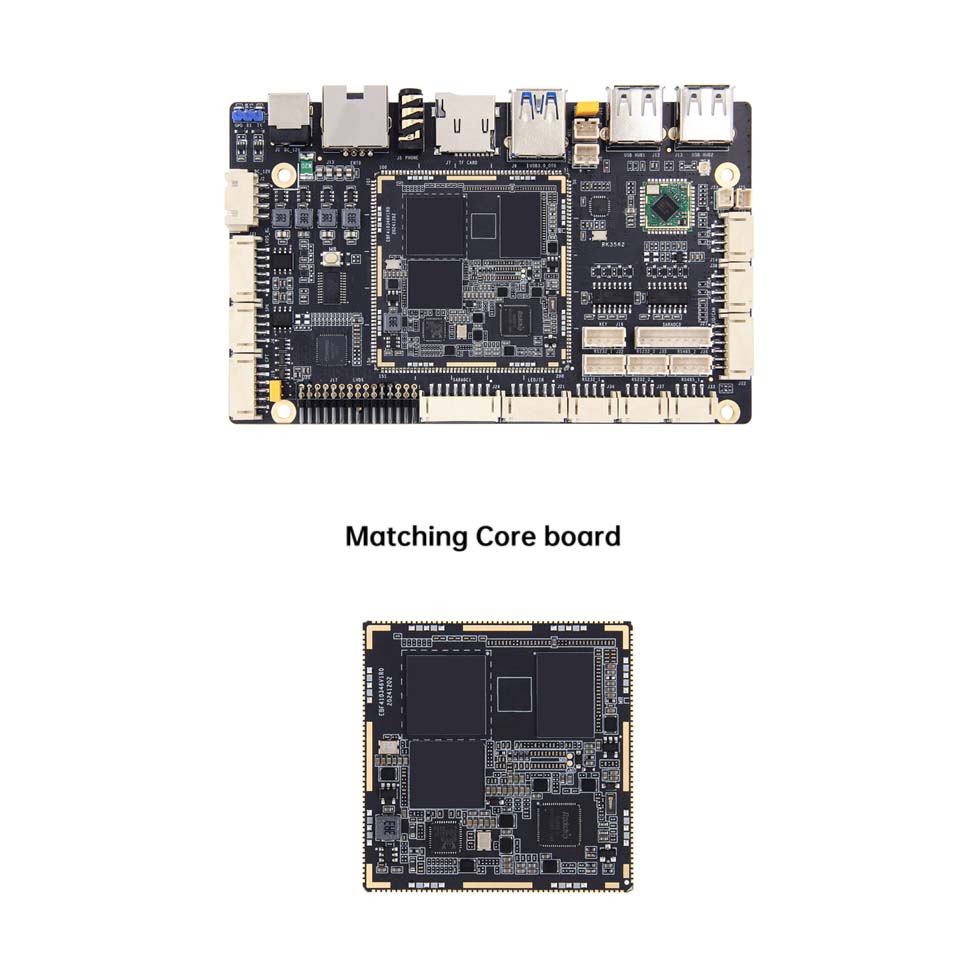

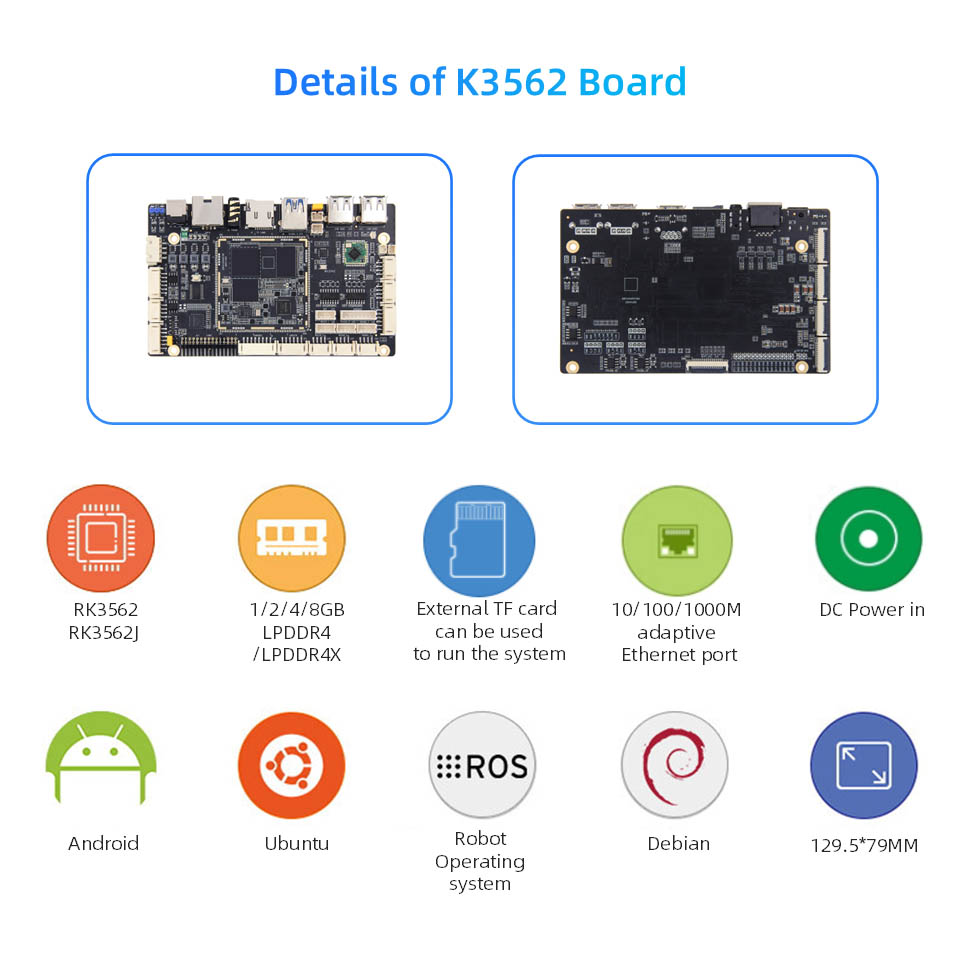

Хардуерна конфигурация на лубана котка 1hs дъска

● Основен чип:

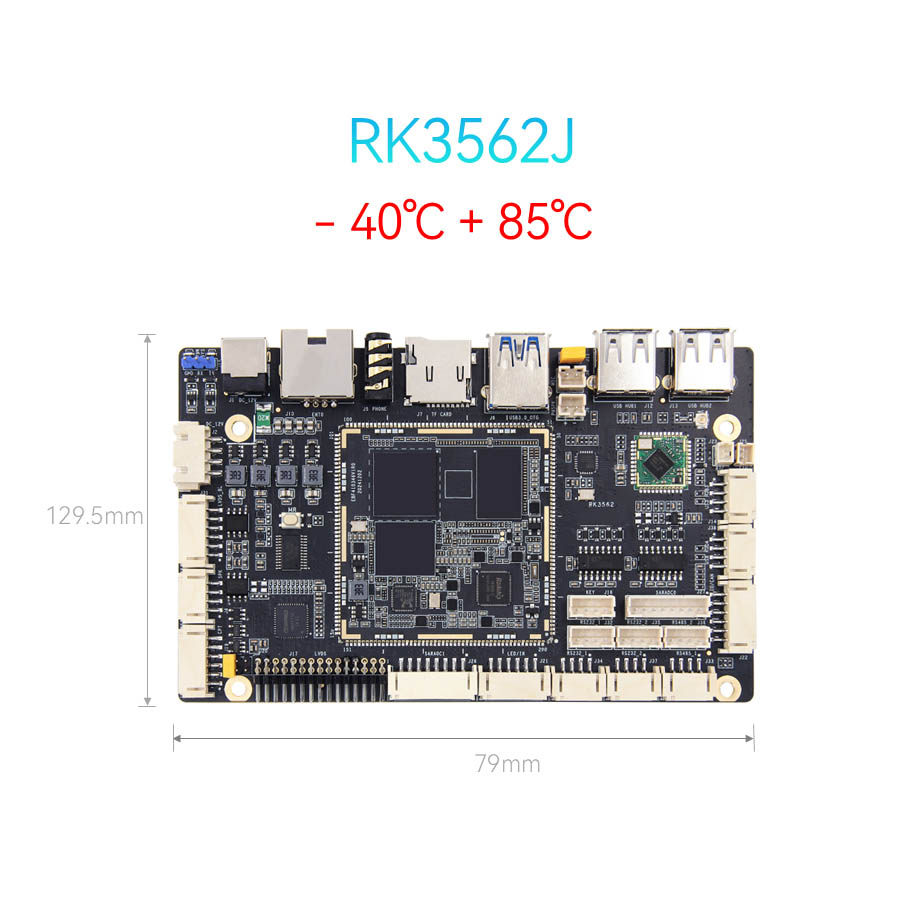

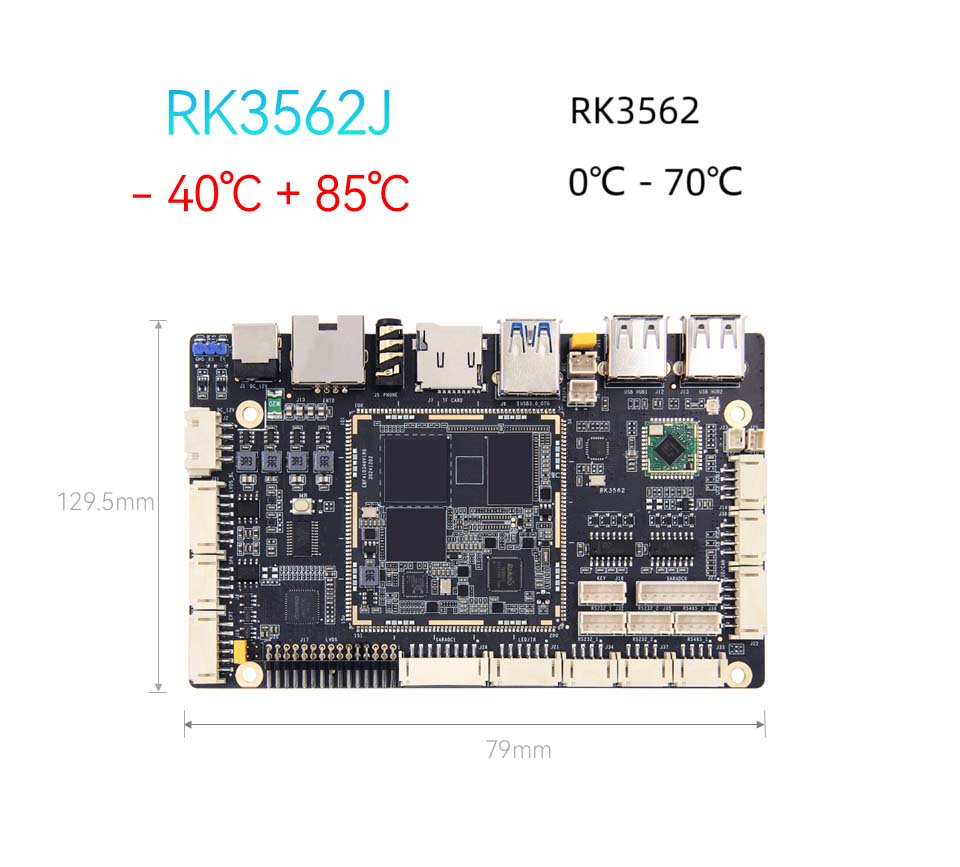

● Модел: RK3562/RK3562JCPU: четириядрен Cortex-A53, Основна честота до 2.0GHZGPU: Mali-G52NPU: 1Tops Computing Power (индустриален клас RK3562J без NPU)

● Памет: 1/2/4/8GB, LPDDR4/4X (Персонализиране)

● Съхранение: 8/32/64/128GB, EMMC (персонализиран)

● Интерфейс за захранване: DC 12V@2A DC вход

● Ethernet: Gigabit Network Port*1, поддържа 10/100/1000Mbps скорост на предаване на данни

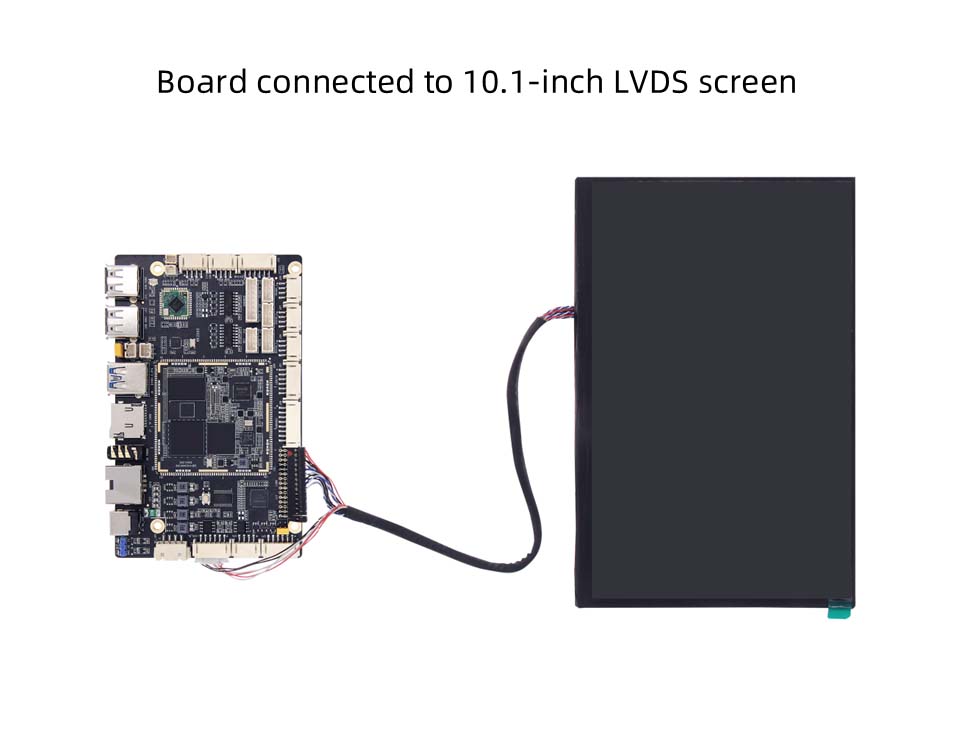

● LVDS: 2*15pin LVDS екран интерфейс*1

● MIPI-DSI: Екранният интерфейс на MIPI*1, Mipidsi и LVDS интерфейс се използват повторно, а по подразбиране е да се свържете към екрана на LVDS. Ако решите да се свържете с Mipidsi, трябва да промените резистора

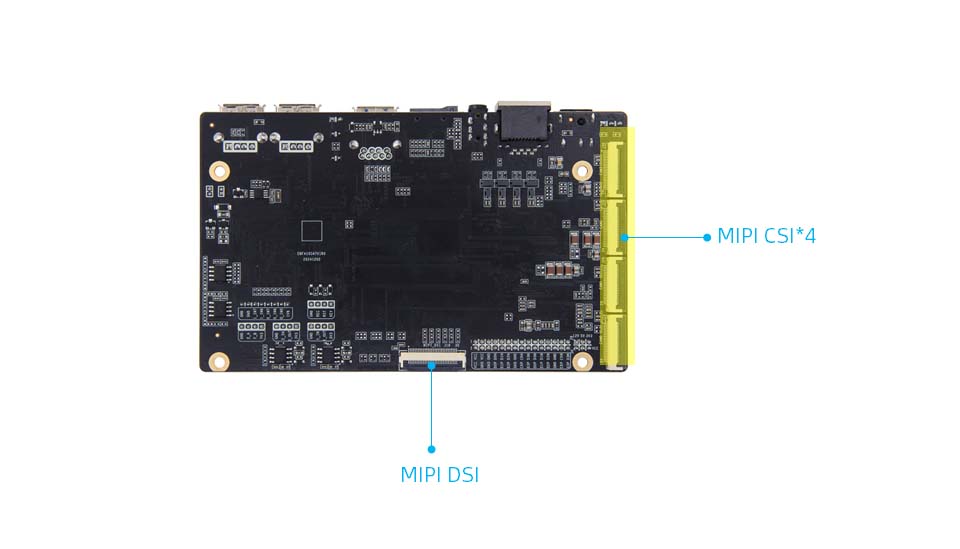

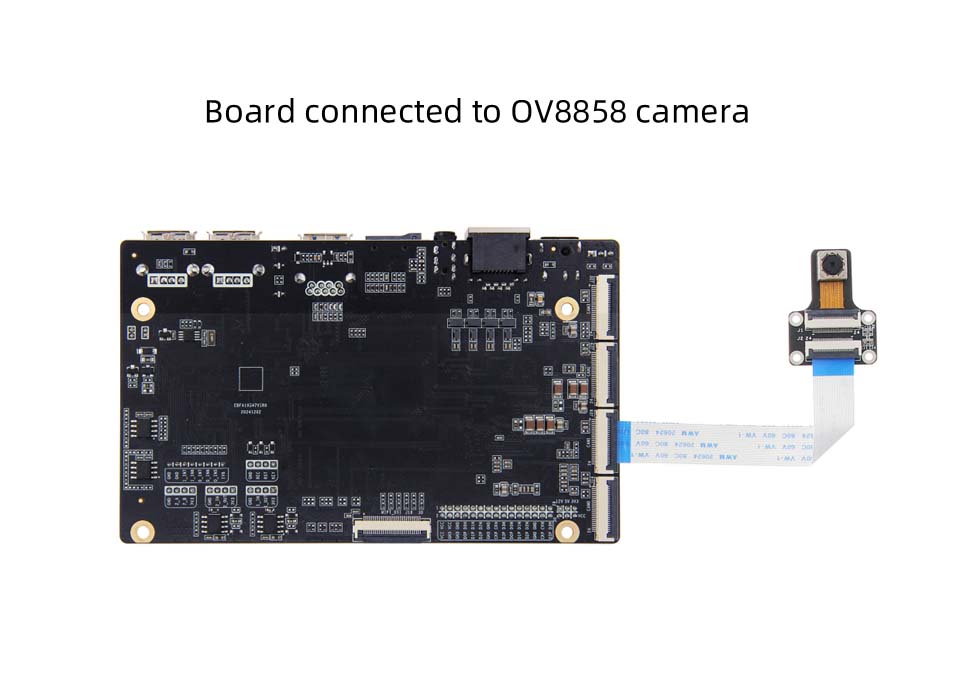

● MIPI-CSI: интерфейс на камерата на MIPI*4, може да бъде включен в IMX415/OV885 на камерата на магазина (комбинацията по подразбиране е камерата OV8858)

● Капацитивен сензорен екран: Интерфейс на сензорен екран LVDS*1

● LCD подсветка: Интерфейс за подсветка на LVDS*1

● Интерфейс на екрана за захранване: Интерфейс за избор на напрежение LVDS*1

● USB2.0: USB интерфейс на хъба*4

● USB3.0: USB OTG интерфейс*1, по подразбиране е режим на устройство, режимът може да бъде избран чрез капачка за джъмпер

● WiFi: Вграден WiFi6 модул, модел: AIC8800D40L

● Притежател на TF карта: Поддръжка Micro SD (TF) Карта за стартиране на системата, до 512GB
