Rockchip RK3576 Enge Edge Edge

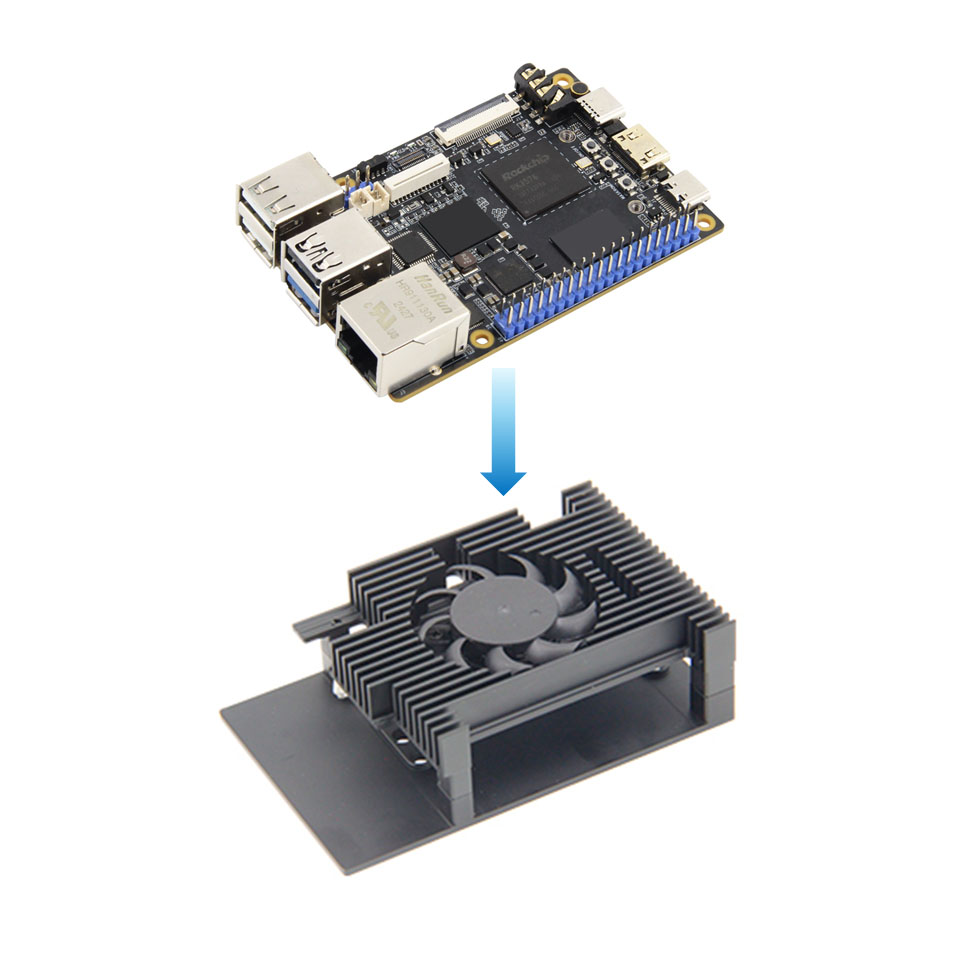

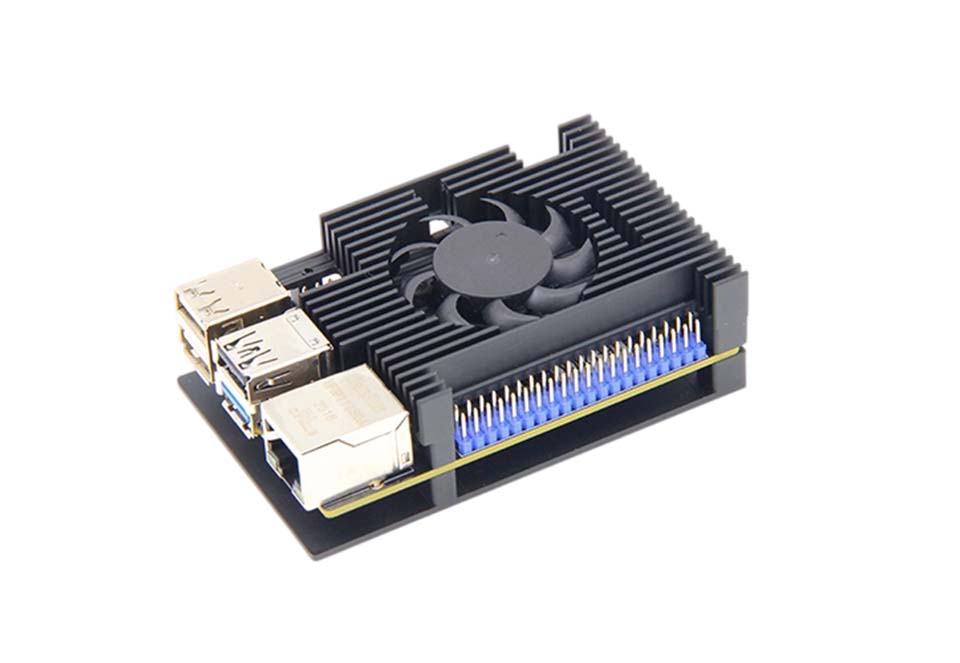

Изчислителната кутия RK3576 AI е съставена от RK3576 SBC и метален калъф.

RK3576 Въведение на дънната платка

● Дъчната платка RK3576 може да се използва за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, компютърни изчисления и други сценарии.

● Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting Многоекранния дисплей, вграден независим NPU, който позволява различни AI сценарии.

● Отключете AI потенциал на ръба - 6Tops NPU позволява сложни модели без облачна зависимост

● Силно интегриран край на ръба с богати интерфейси:

✔ 6x USB (3.0+2.0) ✔ Dual Mipi ✔ Mini PCIE

✔ Raspberry PI 40-Pin ✔ SIM/TF карта поддръжка

✔ Gigabit LAN + Industrial RS485

● Официално поддържа основните изображения на Android, Debain и Ubuntu и може да се прилага към повече от 8 различни среди на приложение.

● Той е напълно отворен код, предоставя официални уроци и предоставя пълни комплекти за разработка на драйвери на SDK, схеми за проектиране и други ресурси, които могат лесно да се използват.

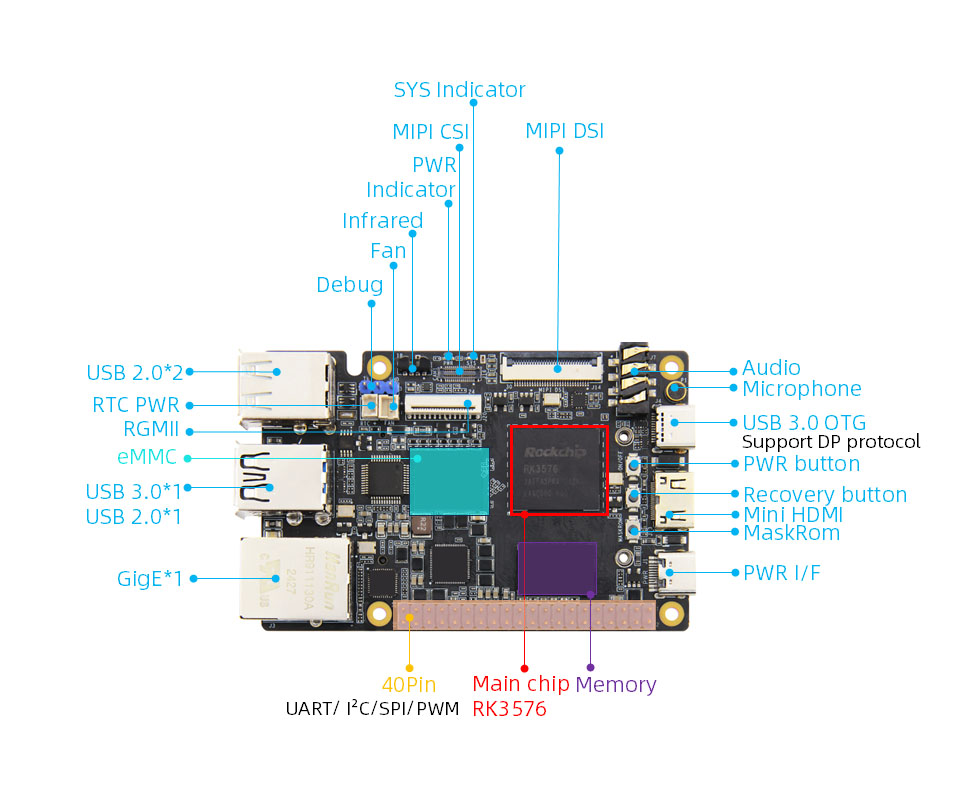

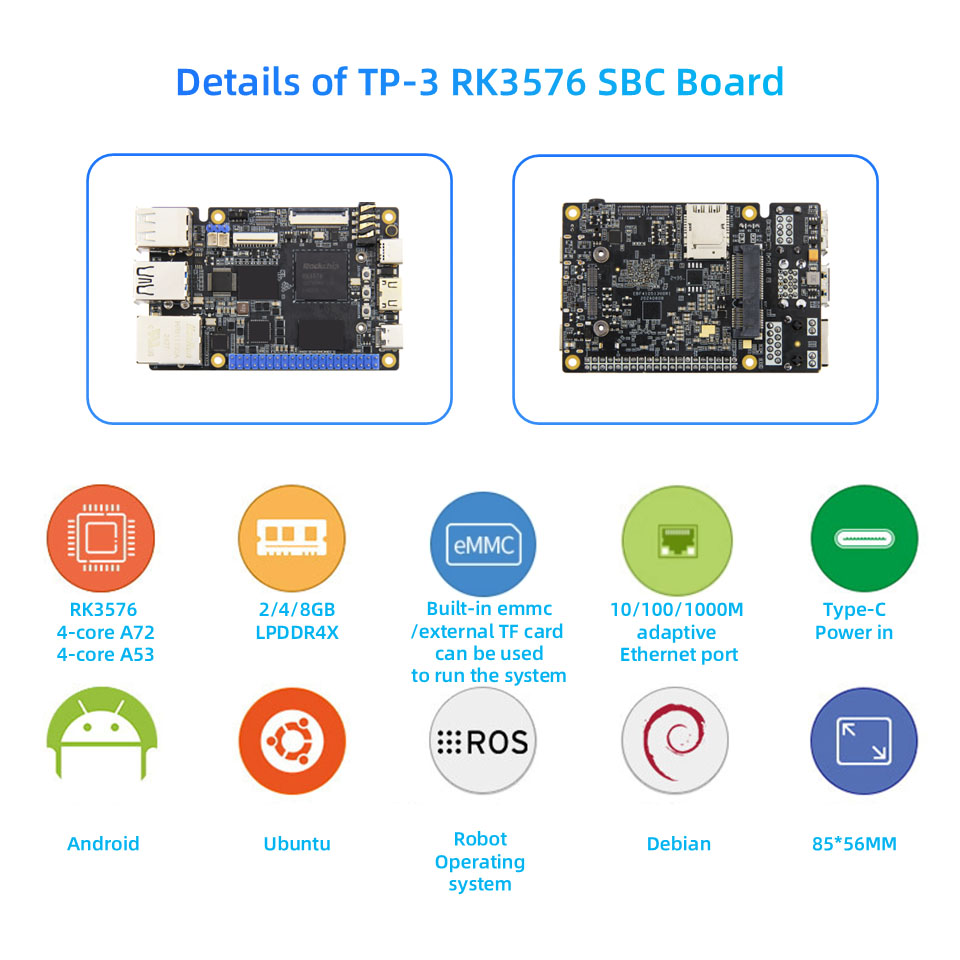

RK3576 Конфигурация на платката на дъската

● Интерфейс за захранване: 5V@4A DC вход, Type-C интерфейс (без възможност за предаване на данни)

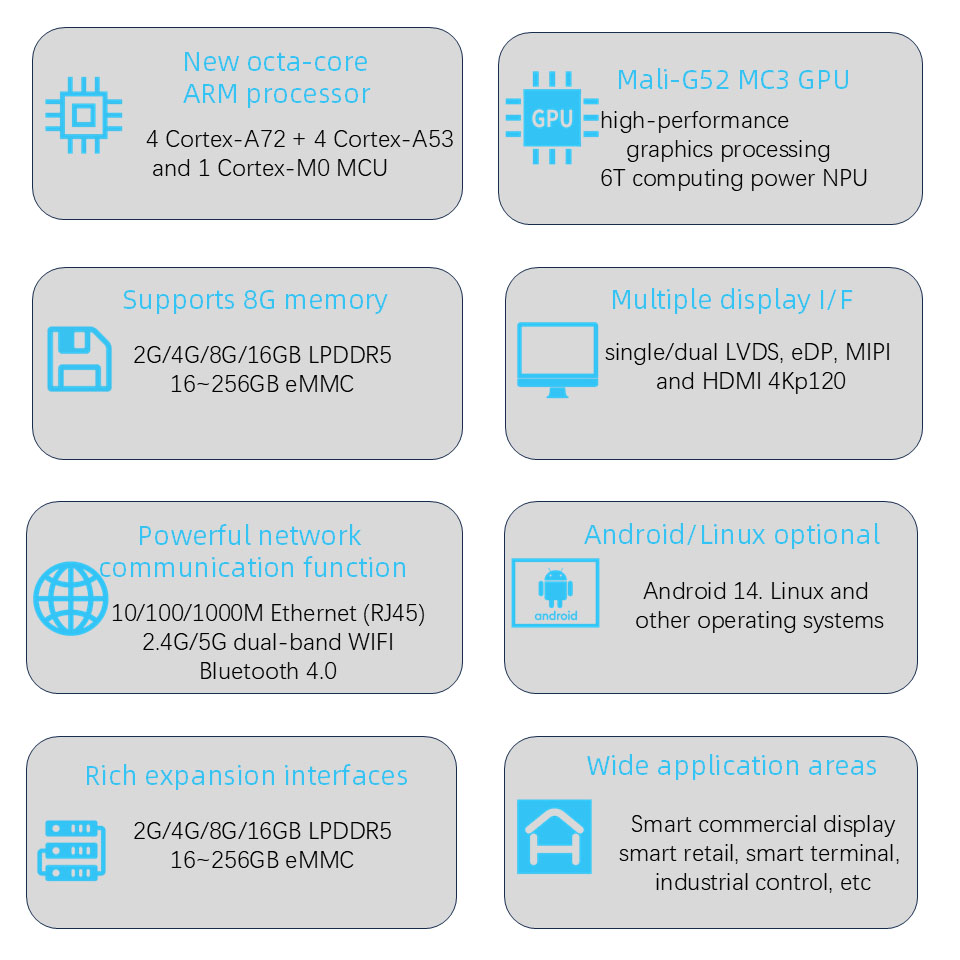

● Основен чип: RK3576 (четириядрен A72 + четириядрен A53, Mali-G52 MC3, 6T изчислителна мощност)

● Памет: 2/4/8GB, LPDDR4X (други изисквания за съхранение могат да бъдат персонализирани)

● Съхранение: 0/32/64GB, EMMC (други изисквания за съхранение могат да бъдат персонализирани)

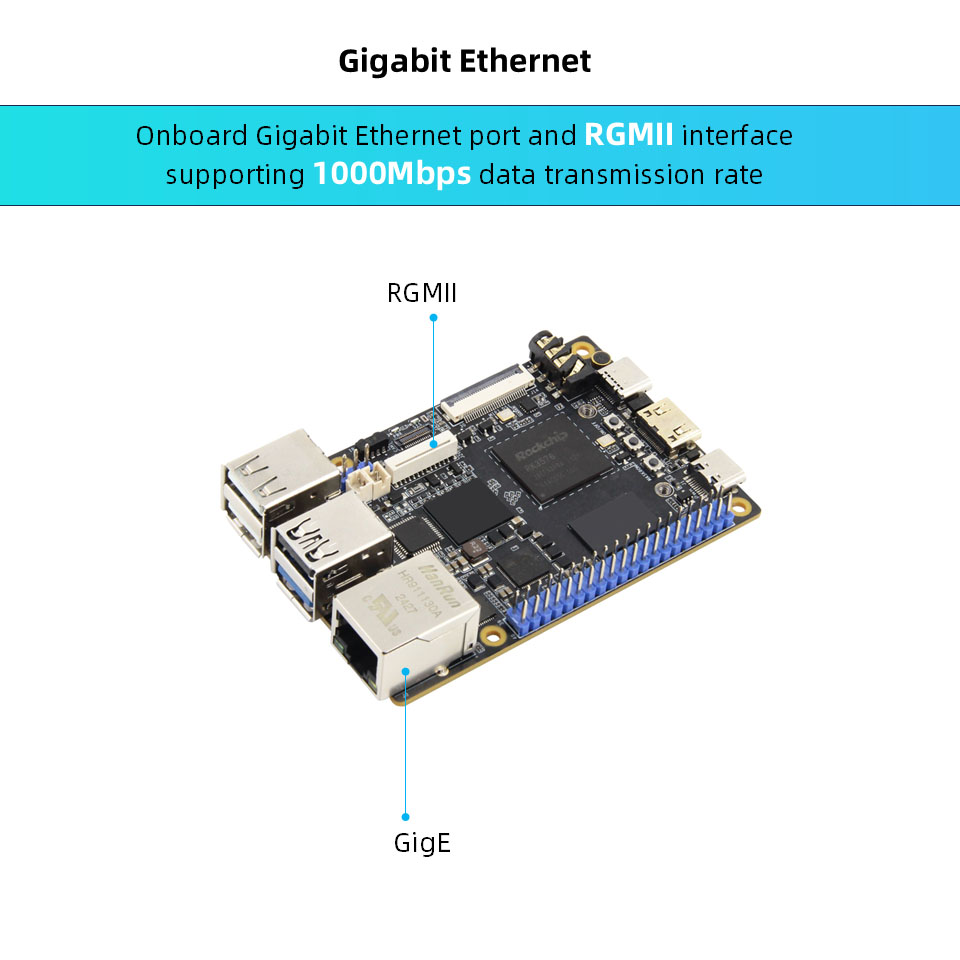

● Ethernet: Gigabit Network Port*1, поддържа 10/100/1000Mbps скорост на предаване на данни; RGMI интерфейс*1, поддържа 10/100/1000Mbps скорост на предаване на данни, може да бъде свързан към нашия RGMII Gigabit Ethernet модул

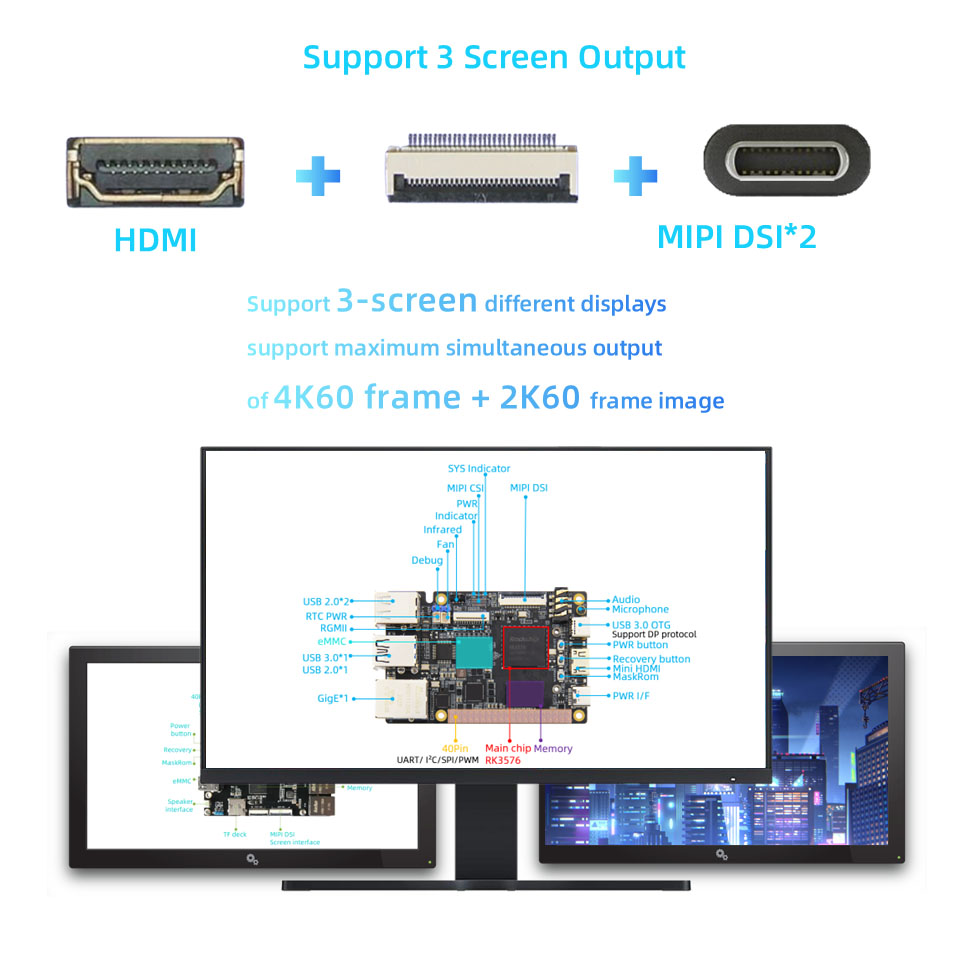

● HDMI: HDMI2.1 Изход*1, поддържа многоекранния дисплей с други екрани, максимална разделителна способност 4K@120fps

● MIPI-DSI: Екранният интерфейс на MIPI * 1, може да бъде включен в екрана на Wildfire MIPI, поддържа множество екрани с други екрани, единичен режим на MIPI с най-висока разделителна способност 2560 * 1600 @ 60fps

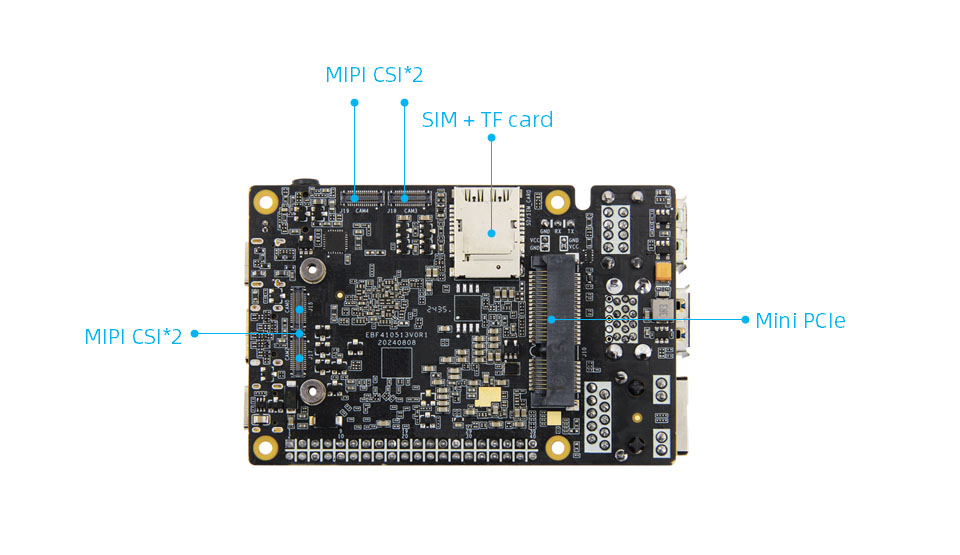

● MIPI-CSI: 2 * 15pin BTB интерфейс на камерата * 5 (отпред * 1, отзад * 4), може да бъде включен в нашата камера MIPI

● USB2.0: Интерфейс тип A * 3 (хост)

● USB3.0: Интерфейс тип A * 1 (хост); Type-C интерфейс * 1 (OTG), за интерфейс за изгаряне на фърмуера, поддържа DP протокол, може да се използва с други екрани

● PCLE интерфейс: Mini-PCLE интерфейс, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг мини-PCLE интерфейсен модул

● SIM+притежател на карта за карта: Може да вмъкнете SIM карта и Micro SD (TF) карта едновременно, да поддържа TF карта, за да стартира системата, до 512 GB, функцията на SIM картата трябва да се използва с 4G модул

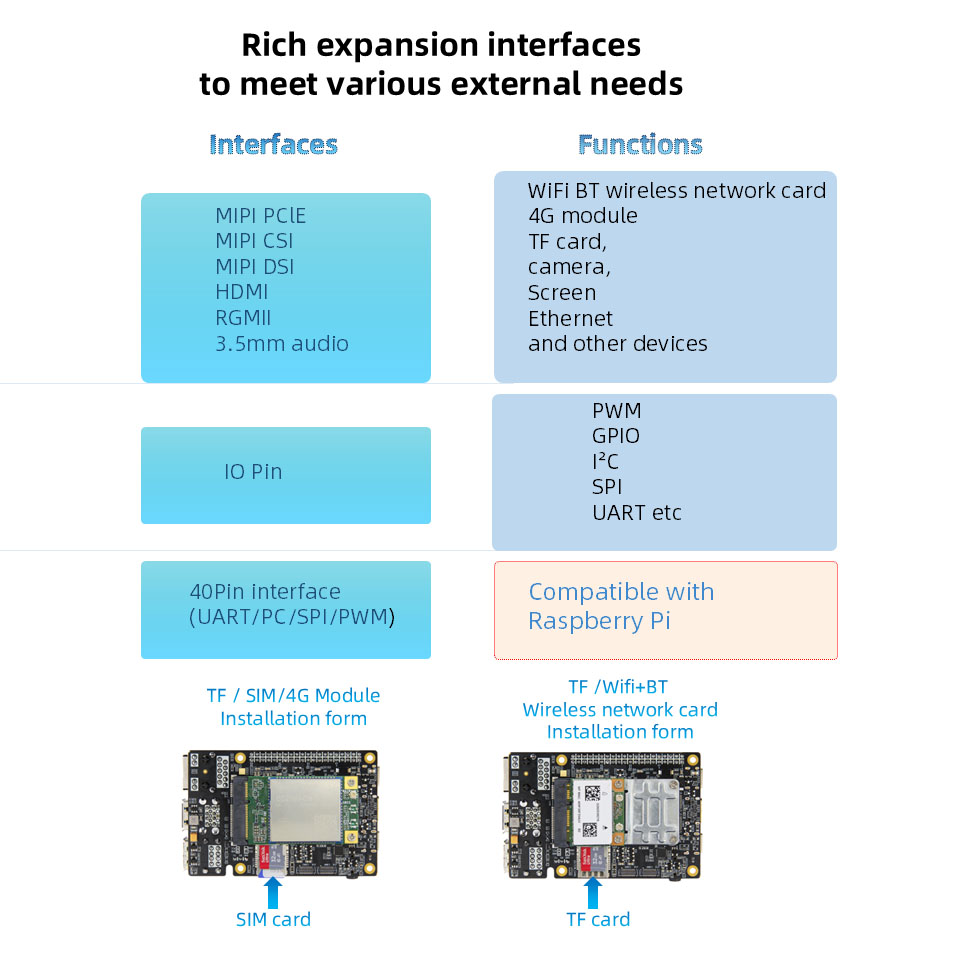

● Интерфейс от 40 -папа: Съвместим с интерфейс Raspberry PI 40pin, поддържа PWM/GPIO/C/SPI/UART функции

● Сериен порт за отстраняване на грешки: Параметър по подразбиране 1500000-8-N-1

● Аудио: микрофон*1, кондензатор микрофон; Изход на слушалки + вход за микрофон 2 в 1 интерфейс*1

● Бутони: бутон за захранване*1; Бутон Maskrom*1; Бутон за възстановяване*1

● LED: Индикатор за захранване*1; Индикатор на системата*1

● Инфрачервен приемник: Поддържа инфрачервена функция за дистанционно управление

● RTC: RTC захранващ гнездо*1

● Интерфейс на вентилатора: Поддържа инсталиране на 5V вентилатор за охлаждане
