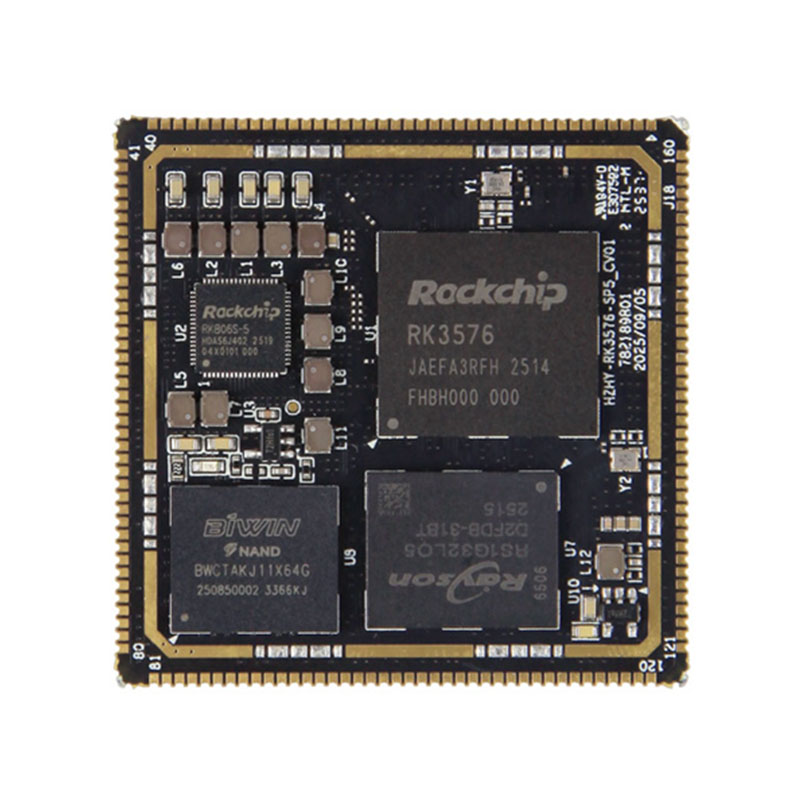

Rockchip RK3576 SOM

В основата на RK3576 SOM лежи мощна осемядрен CPU конфигурация, включваща четири ядра Cortex‑A72, работещи на 2,2 GHz, и четири ядра Cortex‑A53 на 1,8 GHz. Тази хетерогенна архитектура big.LITTLE позволява интелигентно балансиране на натоварването, осигурявайки превъзходна производителност за сложна многозадачност, като същевременно оптимизира енергийната ефективност за продължителна работа - критична за индустриални среди със строги енергийни изисквания.

Оборудван с 6TOPS@INT8 NPU, RK3576 SOM се отличава с AI изводи на устройството. Той поддържа операции със смесена точност, включително INT4, INT8 и FP16, и е напълно съвместим с основните рамки за дълбоко обучение като TensorFlow и PyTorch. Това позволява на разработчиците безпроблемно да разгръщат AI приложения като компютърно зрение, разпознаване на реч и краен анализ, без да разчитат на облачни изчисления, намалявайки латентността и подобрявайки поверителността на данните.

Интегрираният GPU Mali‑G52 MC3 допълнително подобрява мултимедийните и графични възможности на SOM. Поддържайки индустриални стандарти като OpenGL ES 3.2 и Vulkan 1.2, той позволява плавно 3D изобразяване, обработка на видео с висока разделителна способност и усъвършенствана визуализация на потребителския интерфейс - идеален за приложения като индустриални HMI, цифрови табели и интелигентни системи за наблюдение.

Като индустриално решение, RK3576 SOM е проектиран да отговаря на строгите изисквания на индустриалната среда, осигурявайки стабилна работа дори при тежки условия. Ние предлагаме гъвкави услуги за персонализиране на OEM и ODM, съобразени с вашите специфични изисквания на проекта, включително потребителски конфигурации на интерфейса, опции за памет и софтуерна оптимизация. Независимо дали имате нужда от стандартна основна платка RK3576 или напълно персонализирана вградена платка, нашето решение ускорява цикъла на разработка на вашия продукт и намалява времето за пускане на пазара.

Изберете Rockchip RK3576 SOM за надеждна, високопроизводителна вградена платформа, която съчетава издръжливост от промишлен клас, мощни AI изчисления и многостранно персонализиране – отключвайки нови възможности за вашите интелигентни крайни приложения.

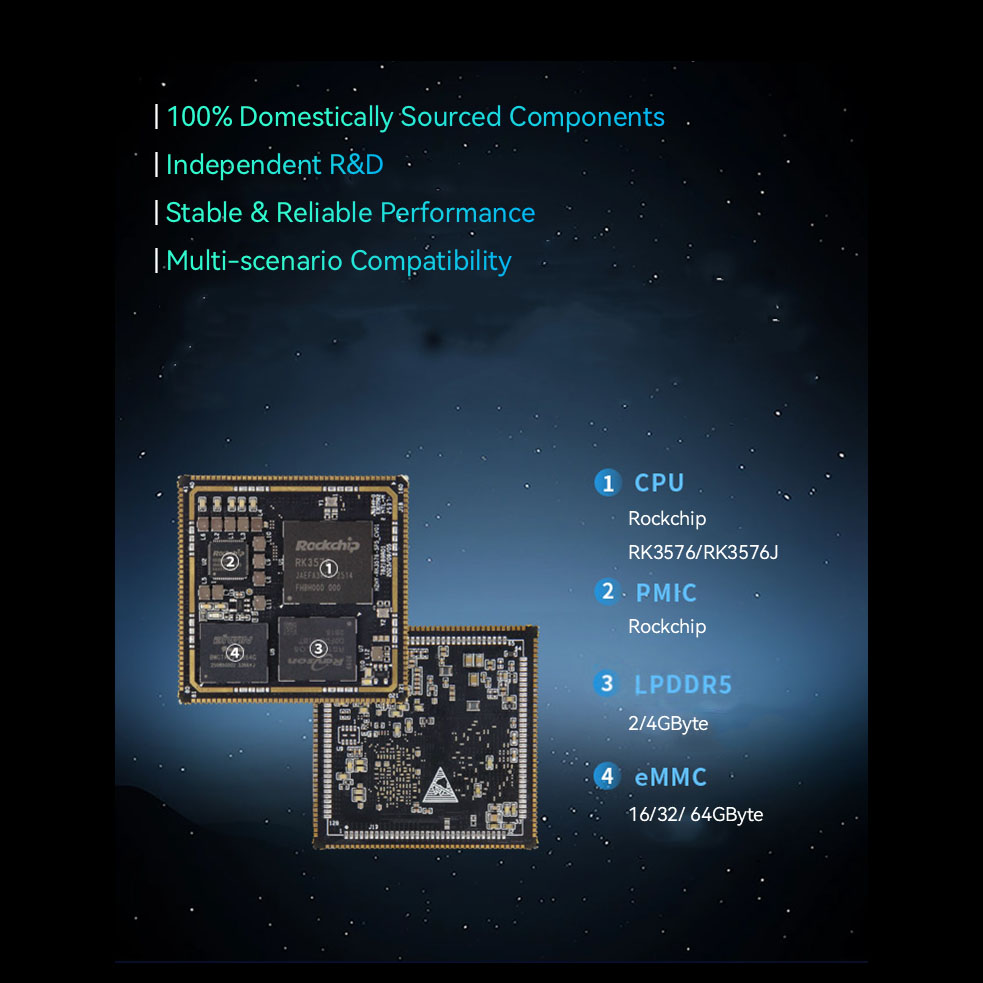

Хардуерни спецификации на RK3576 SOM

● CPU: четириядрен процесор Cortex-A72 + четириядрен процесор Cortex-A53

● Тактова честота: 2.2GHz

● Памет: 2/4GB LPDDR5 (Капацитетът варира в зависимост от закупената версия)

● EMMC: 32/64GB eMMC (Капацитетът варира в зависимост от закупената версия)

● Мултимедийна обработка: Поддържа 4K@120fps H.265, VP9, ​​AVS2 и AV1 декодери; поддържа 4K@60fps H.264 декодер; поддържа 4K@60fps H.264 и H.265 енкодери, висококачествен JPEG енкодер/декодер

● Графичен процесор: ARM Mali-G52-MC3

● NPU: Вграден независим NPU, 6 TOPS изчислителна мощност @INT8

● Размери: 45мм х 45мм

● Интерфейс: Интерфейс с отвор за печат, 288 пина

● Температура: -40°C~+85°C / 0°C~+70°C

● Работно напрежение: 5V

● Операционна система: Linux, Ubuntu

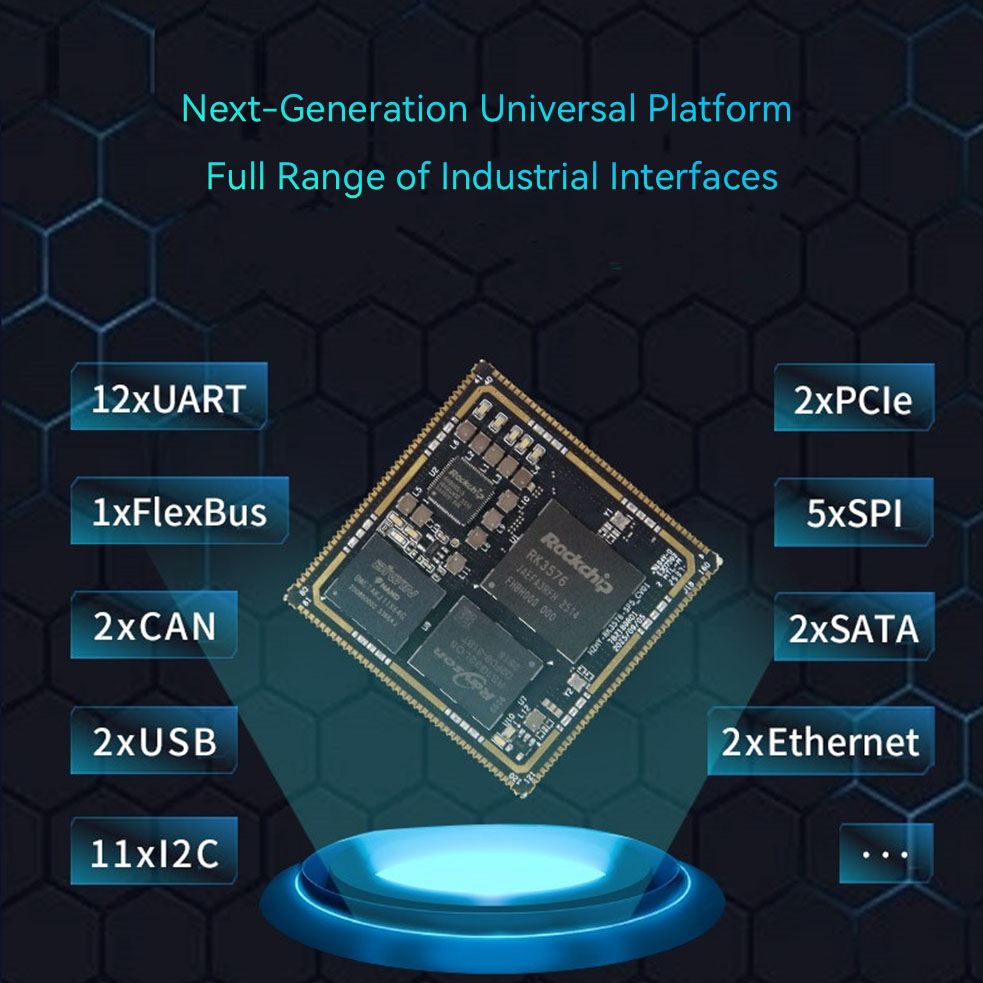

Функционални параметри на RK3576 SOM

● SDMMC (≤2 канала): Поддържа протокол SDI03.0 и протокол MMCV4.51. 4-проводна ширина на шината за данни; поддържа режим SDR104, с максимална скорост от 200MHz. Забележка: Само SDMMC0 поддържа System Boot и е по подразбиране функцията за SD карта;

поддържа надстройка на фърмуера чрез SD карта, когато EMMC/UFS е празен, и също така поддържа надстройка на фърмуер на EMMC/UFS чрез SD карта след зареждане на EMMC/UFS; SDMMC0 конфигурира VCCIO_SD_S0 на 1,8 V или 3,3 V изход според периферния и действителния режим на работа; SDMMC1 е 3.3V; някои пин ресурси са мултиплексирани.

● SARADC (≤7 канала): Разделителната способност на SARADC е 12 бита, скорост 1MS/s, диапазонът на входното напрежение е 0~1.8V; Забележка: SARADC_VINO_BOOT е предназначен за настройка на последователността за зареждане на SYSTEMBOOT и не може да се използва за други функции; SARADC_VIN1 е зададен по подразбиране като порт за вземане на проби за въвеждане на ключова стойност и се мултиплексира като бутон за режим на възстановяване (не може да се променя);

SARADC_VIN2 е ID на хардуера на платката, не е изведен; SARADC_VIN3 е мултиплексиран за аудио откриване;

SARADC_VIN4~7 може да се използва директно.

● USB (≤2 канала): Забележка: USB2_OTG0 е портът за запис на фърмуер по подразбиране за RK3576, моля, не забравяйте да запазите този интерфейс в приложението; USB3 и USB2.0 OTG могат да функционират само като устройство или HOST едновременно; SS сигналът (5Gbps) на USB3 OTG0 се мултиплексира с DP1.4; SS сигналът (5Gbps) на USB3 OTG1 се мултиплексира с PCIE1 или SATA1 и USB функцията не може да се използва, когато е настроена на PCIE или SATA функция;

● SATA (≤2 канала): Поддържа SATA PM функция, всеки порт може да поддържа 5 устройства; поддържа SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; поддържа eSATA.

Забележка: SATA0 и PCIe0 контролерите са мултиплексирани; Контролерите SATA1 и PCIe1 или USB3_OTG1 са мултиплексирани;

● PCIe (≤2 канала): 2 PCIe 2.1 контролера, и двата поддържат само RC режим;

Забележка: PCIe0 и SATA0 контролерите са мултиплексирани; PCIe1 и SATA1 или USB3_OTG1 контролерите са мултиплексирани;

● MIPI DPHY CSI RX (≤2 канала): 2 MIPI DPHY CSI RX порта, поддържащи 2/4-лентов MIPI-CSI режим;

Забележка: Разделянето на режим 2 ленти + 2 ленти не се поддържа в момента; могат да се свържат максимум 2 камери;

● MIPI DCPHY CSI RX (≤1 канал): 1 MIPI DCPHY CSI RX порт, поддържащ 1/2/4-лентов режим MIPI-DPHY или режим 0/1/2 Trio MIPI-CPHY;

● Забележка: Разделянето на режим 2 ленти + 2 ленти не се поддържа; TX и RX на MIPI DCPHY Combo PHY могат да бъдат конфигурирани само едновременно като режими DPHY TX и DPHY RX или едновременно като режими CPHY TX и CPHY RX. CIF (≤1 канал): 1 канал максимум 16-битов DVP интерфейс, поддържа 8/10/12/16-битов;

Забележка: 3.3V интерфейс, някои пин ресурси са споделени;

● HDMI TX (≤1 канал): Поддържа до HDMI 2.1, максимална поддръжка за 4K@120Hz, поддържа режим HDMI FRL и е обратно съвместим с режим HDMI TMDS;

Забележка: Споделено с eDP контролера;

● eDP (≤1 канал): Поддържа до eDP 3.1, максимална поддръжка за 4K@60Hz, поддържа режими 1/2/4 Lane, не поддържа Swap; Забележка: Споделено с eDP контролера;

● MIPI DCPHYCSI TX (≤1 канал): 1 MIPI DCPHYCSI RX порт, поддържа режим 1/2/3/4 Lanes MIPI-DPHY или режим 0/1/2 Trio MIPI-CPHY;

● Забележка: Не поддържа разделяне в режим 2Lane+2Lane; TX и RX на MIPI DCPHY Combo PHY могат да бъдат конфигурирани само едновременно като режим DPHY TX, DPHY RX или едновременно като режим CPHY TX, CPHY RX.

● DP (≤1 канал): Поддържа до eDP 3.1, максимална поддръжка за 4K@120Hz, поддържа режими 1/2/4 Lane, поддържа Swap;

Забележка: Споделено със SS сигнала на USB3 OTG0;

● LCD (≤1 канал): Поддържа 24-битов RGB режим, максимална разделителна способност 1920x1080@60Hz; поддържа 16-bit BT1120 режим, максимална резолюция 1920x1080@60Hz; поддържа 8-bit BT656 режим, максимална резолюция 720x576@60Hz; Забележка: Някои ресурси за щифтове се споделят.

● EBC (≤1 канал): Поддържа 8-битов/16-битов изход, максимум 32 нива на сивата скала, максимална разделителна способност 2560x1920@85Hz;

Забележка: Някои ресурси за щифтове се споделят.

● Аудио (≤9 канала): 5 групи SAI, поддържащи режим master-slave, 8 до 32-битова ширина и честота на дискретизация до 48kHz; 2 групи PDM, главен режим, поддържащ 8-канален вход, ширина от 16 до 32 бита и честота на семплиране до 192kHz; 2 групи SPDIFTX; 1 група DSM PWMAudio;

Забележка: Осигурени са четири модула ASRC (асинхронен преобразувател на честота на дискретизация) за преобразуване на честота на дискретизация на аудио данни; интерфейс 1,8 V/3,3 V, някои пин ресурси са споделени;

● Ethernet (≤2 канала): Поддържа 2 RGMII интерфейса със скорост на предаване на данни 10/100/1000Mbps.

Забележка: 3,3 V RGMII/RMII интерфейс, някои ресурси за щифтове се споделят.

● FlexBus (≤1 канал): Поддържа един гъвкав интерфейс за паралелна шина - интерфейс FlexBus, който може да постигне високоскоростно I/O превключване и може да емулира някои стандартни протоколи или нередовни протоколи. Типичен сценарий за приложение е комбинацията от високоскоростен 16-битов ADC и 16-битов DAC.

Забележка: интерфейс 3,3 V, някои ресурси за щифтове се споделят.

● DSMC (≤1 канал): Сериен интерфейс с двойна скорост на предаване на данни. Използва се главно в комуникация на устройства PSRAM или периферна комуникация на LocalBus (като FPGA). Забележка: интерфейс 3,3 V, някои ресурси за щифтове се споделят.

● UART (≤12 канала): Максималната поддържана скорост на предаване е 8Mbps.

Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят.

● I³C (≤2 канала): Поддържа 7-битови и 10-битови адресни режими, с максимална скорост до 12,5 Mbit/s, съвместим с I²C шина, с максимална скорост до 400 Kbit/s. Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят.

● I²C (≤11 канала): Поддържа 7-битови и 10-битови режими на адрес, с максимална скорост до 400 Kbit/s.

Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят. SPI (≤5 канала): Конфигурируем главен/подчинен режим. Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят.

● CAN (≤2 канала): Поддържа CAN-FD; поддържа 1Mbps.

Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят.

● PWM (≤3 канала): 3 независими PWM контролера, поддържащи до 16 PWM канала, 32-битов таймер/брояч.

Забележка: интерфейс 1,8 V/3,3 V, някои ресурси за щифтове се споделят.

Забележка: Някои пин ресурси са мултиплексирани. Моля, вижте таблицата за сравнение на функциите на щифта за подробности.

Свържете се с нас за проби и повече информация!

Предимства на услугата

Минимална поръчка: 1 единица | Поддържат се групови поръчки | Безплатен SDK | Безплатна техническа поддръжка | Персонализирането е прието

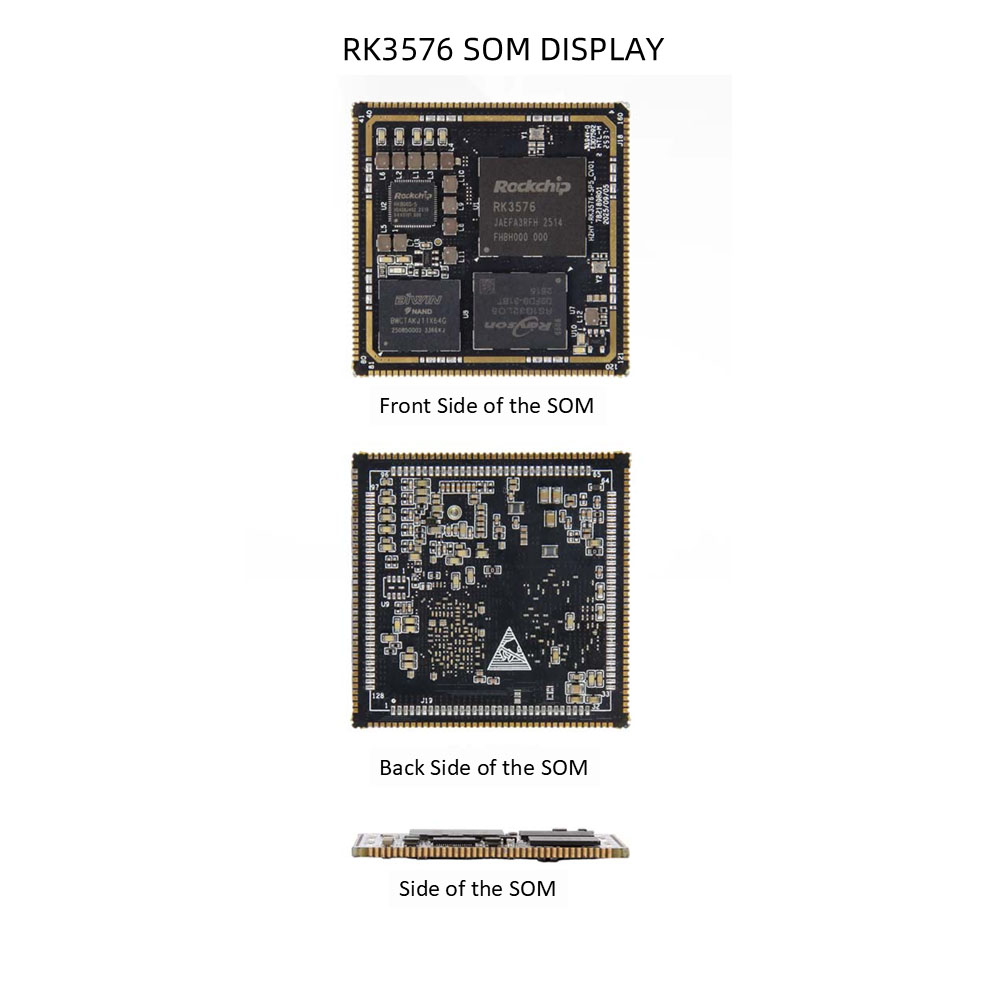

RK3576 SOM Подробности
