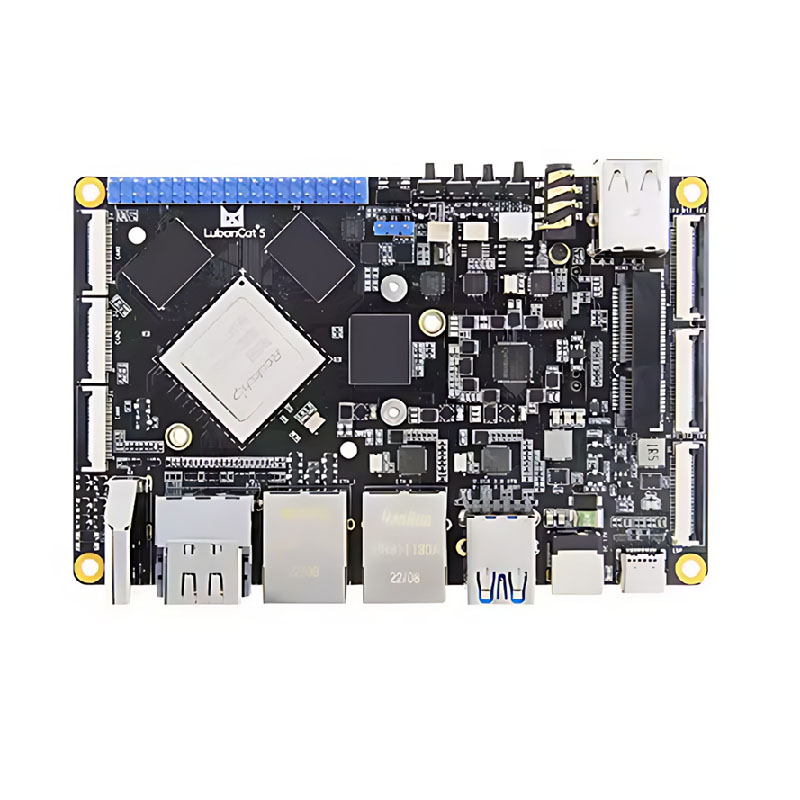

Rockchip RK3588 дъска

RKK3588 функции

● 8nm Разширен процес, 8-ядрен 64-битова архитектура, висока производителност, ниска консумация на енергия

● ARM MALI-G610 MC4 GPU, специален 2D графичен модул за ускорение

● 6Tops NPU, позволявайки различни AI сценарии

● 8K кодиране и декодиране на видео, 8K изход на дисплея

● Вградени множество дисплейни интерфейси, поддръжка на многоекранния дисплей

● Възможности за обработка на супер изображения, 48MP ISP, поддръжка за множество входове на камерата

● Богати високоскоростни интерфейси (PCIe, Type-C, SATA, Gigabit Ethernet), лесен за разширяване

● Android и Linux OS

RK3588 Въведение на борда

1. TP-5 RK3588 Единична дъска компютър е мощна платка за разработка, която може да се използва като високоефективен компютър с единична дъска и вградена дънна платка за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, изчисления на ръба и други сценарии.

2. Използвайте RockChip RK3588 като основен чип, използвайки 8nm Advanced Process Technology, с най-високата основна честота до 2.4GHz, интегрирайки четириядрената 64-битова Cortex-A76 и четириядрен 64-битов кортекс-A55 за общо осем ядрени процесори и ARM Mali- G610 MC4GPU поддържа 8K видео кодиране и декодиране и 8K дисплей на MC4GPU за общо осем-ядрени процесори и ARM Mali- G610 MC4GPU поддържа 8K видео кодиране и декодиране и 8K дисплей на MC4GPU. Той има възможности за обработка на изображения, поддържа много камери вход, поддържа многоекранния диференциален дисплей и има вграден независим NPU за овластяване на различни сценарии на AI.

3. Осигурява различни комбинации от памет и съхранение, от които да избирате, балансирана конфигурация на хардуер на борда и широк диапазон на приложение.

4. Вграденият независим NPU има изчислителна мощност до 6TOPS, което позволява различни AI сценарии.

5. Висока интеграция, с богати интерфейси за разширяване, оборудван с гигабитен Ethernet порт, USB3.0, USB2.0, Minipcle, Minihdmi, MIPI екранна интерфейс и интерфейс на MIPI камера, аудио интерфейс, инфрачервен прием, държач на TF карта и др.

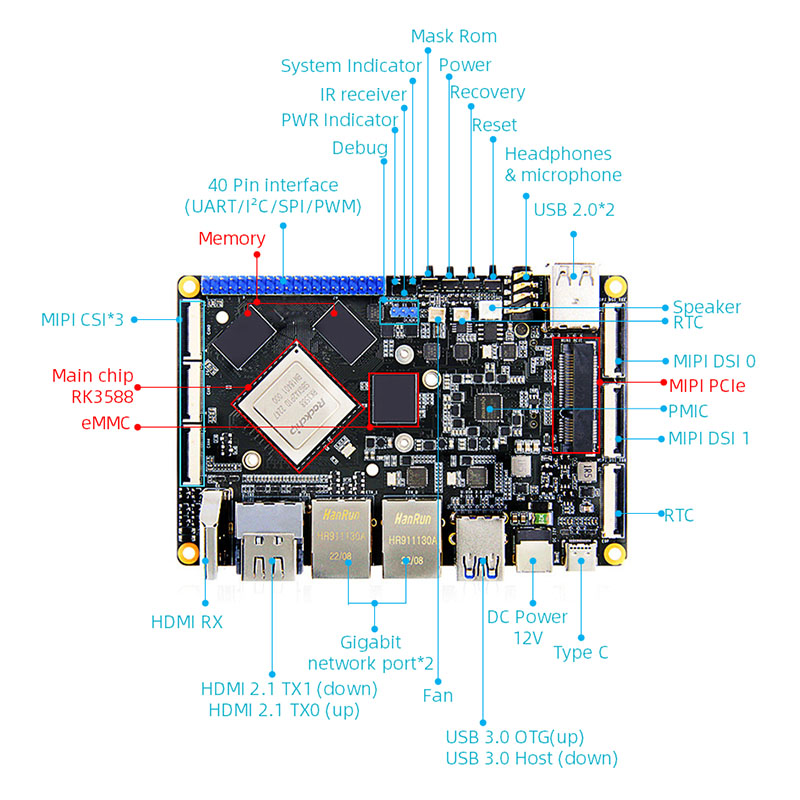

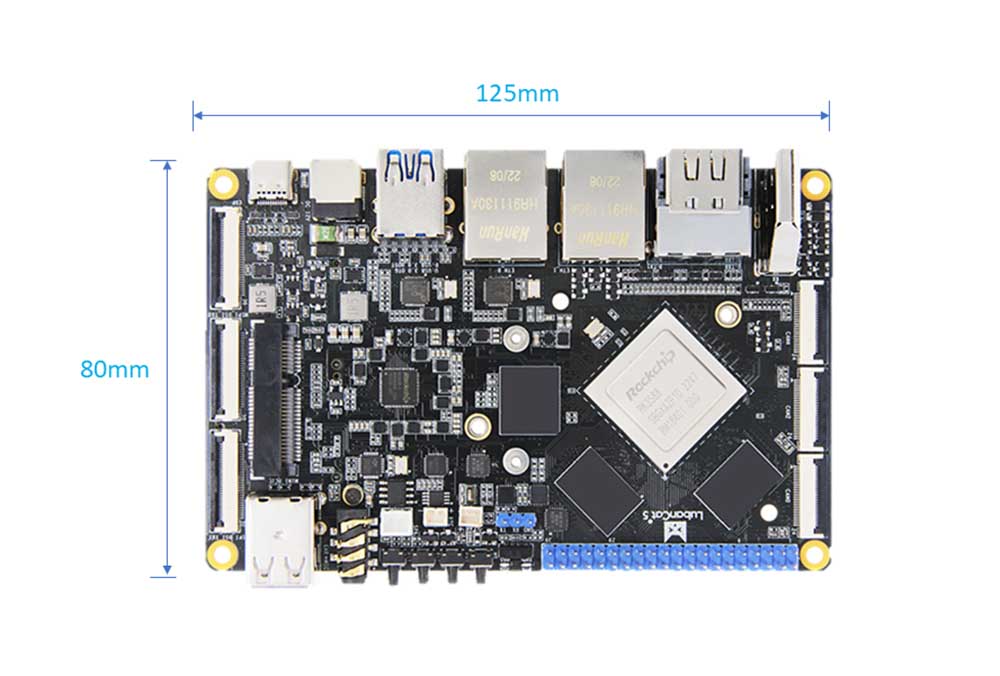

RK3588 Параметрите на дъската

● Интерфейс за захранване: 12V@2A DC вход, DC5.5*2.1 интерфейс

● Основен чип: RK3588 (четириядрен A76+четириядрен A55, Mali-G610, 6T изчислителна мощност)

● Памет: 4/8/16GB, LPDDR4X (други изисквания за съхранение могат да бъдат персонализирани)

● Съхранение: 0/32/64/128GB, EMMC (други изисквания за съхранение могат да бъдат персонализирани)

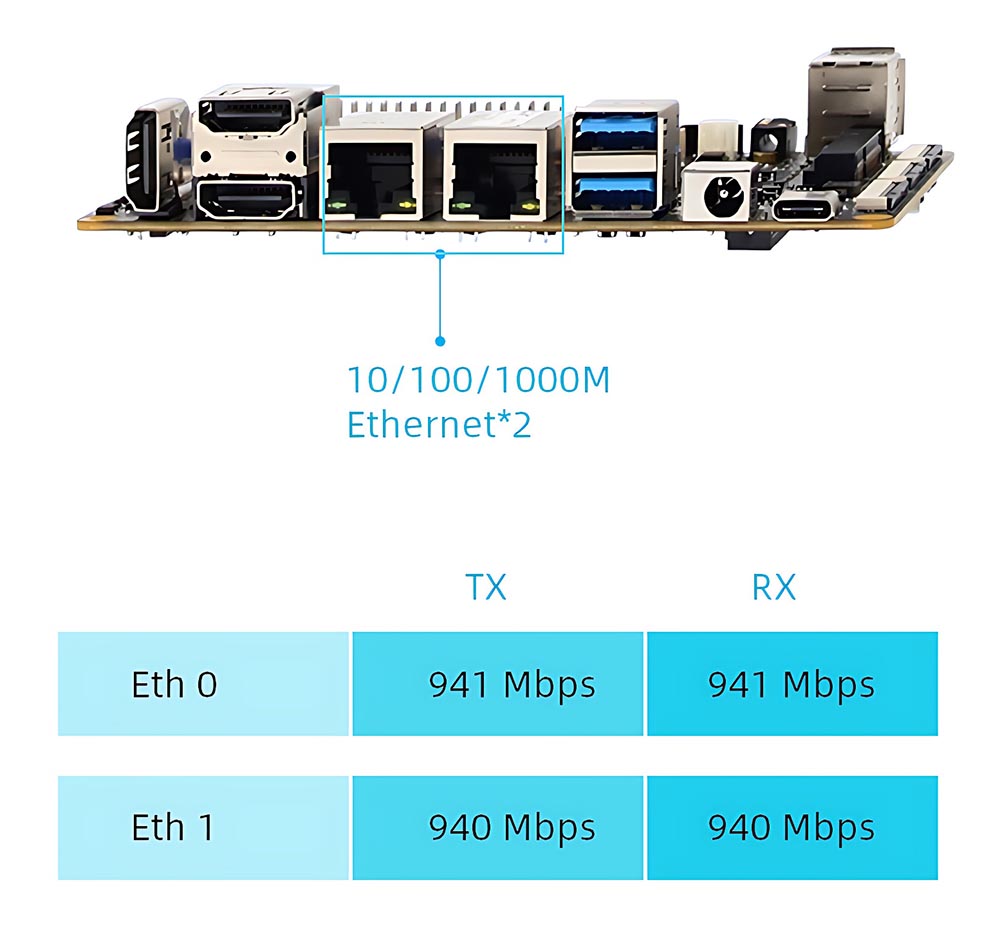

● Ethernet: Gigabit Network Port*2, поддържа 10/100/1000Mbps скорост на предаване на данни

● HDMI: HDMI2.0 вход*1, до 3840x2160@60fps; HDMI2.1 Изход*2, поддържа многоекранния дисплей с други екрани, максимална разделителна способност 7680x4320@60Hz (8K резолюция)

● EDP: EDP интерфейс на екрана*1, поддържа многоекранния дисплей с други екрани, най-високата разделителна способност е 3840x2160@60Hz

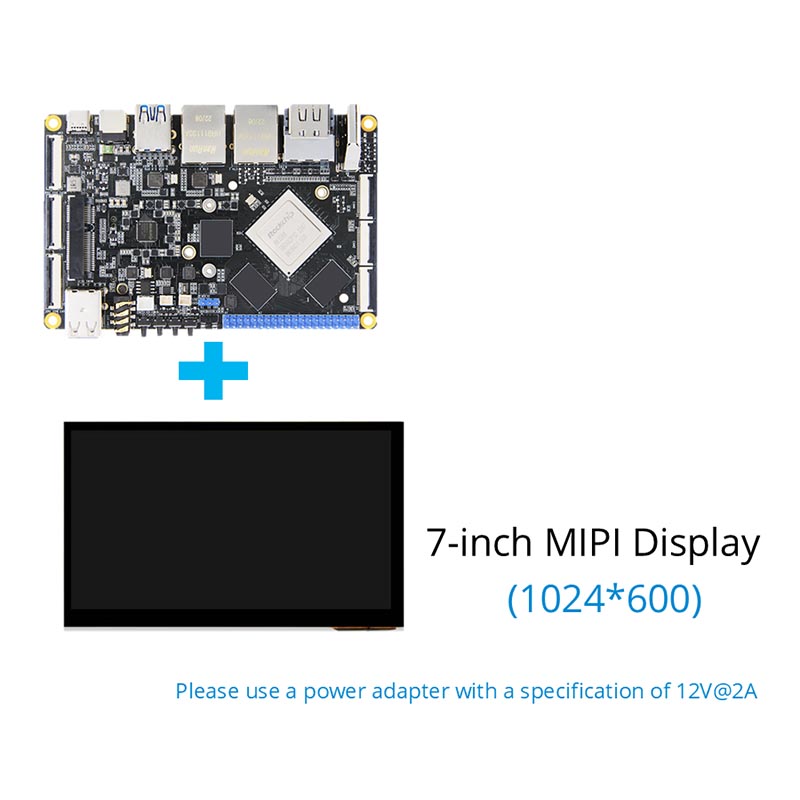

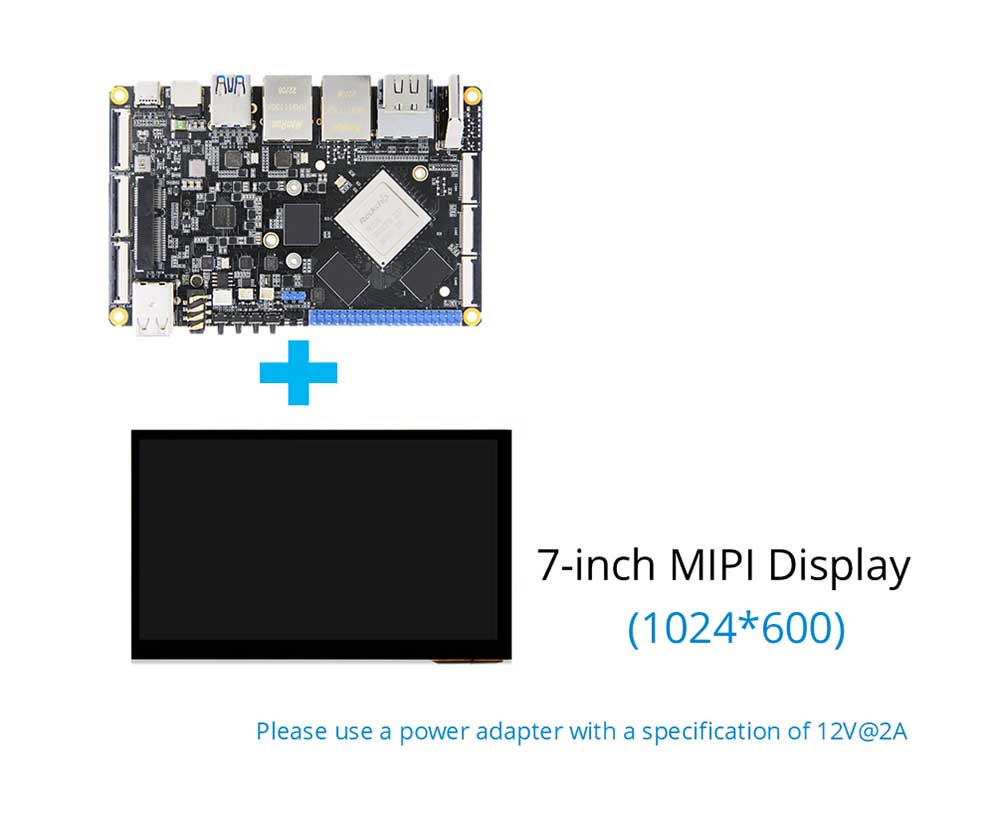

● MIPI DSI: Интерфейс на екрана MIPI*2, поддържа многоекранния диференциален дисплей с други екрани: Максималната разделителна способност в режим на единичен MIPI е 1920*1080@60Hz

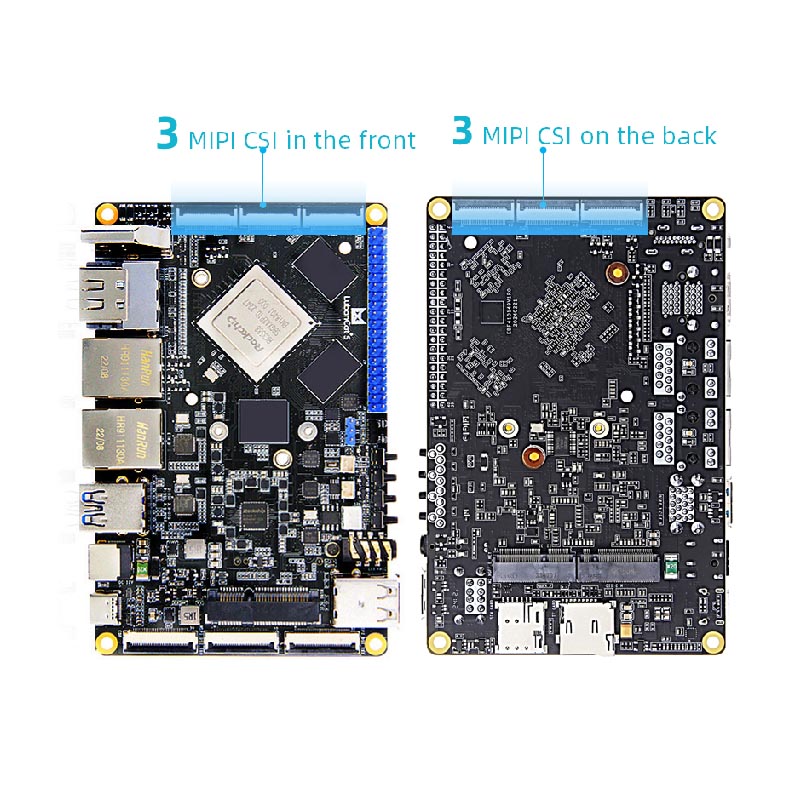

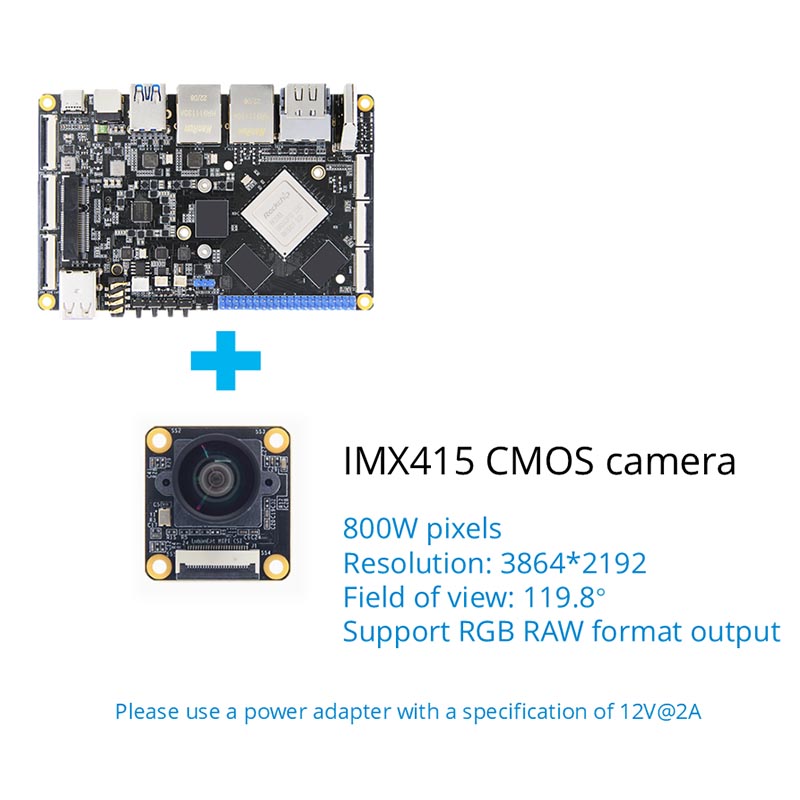

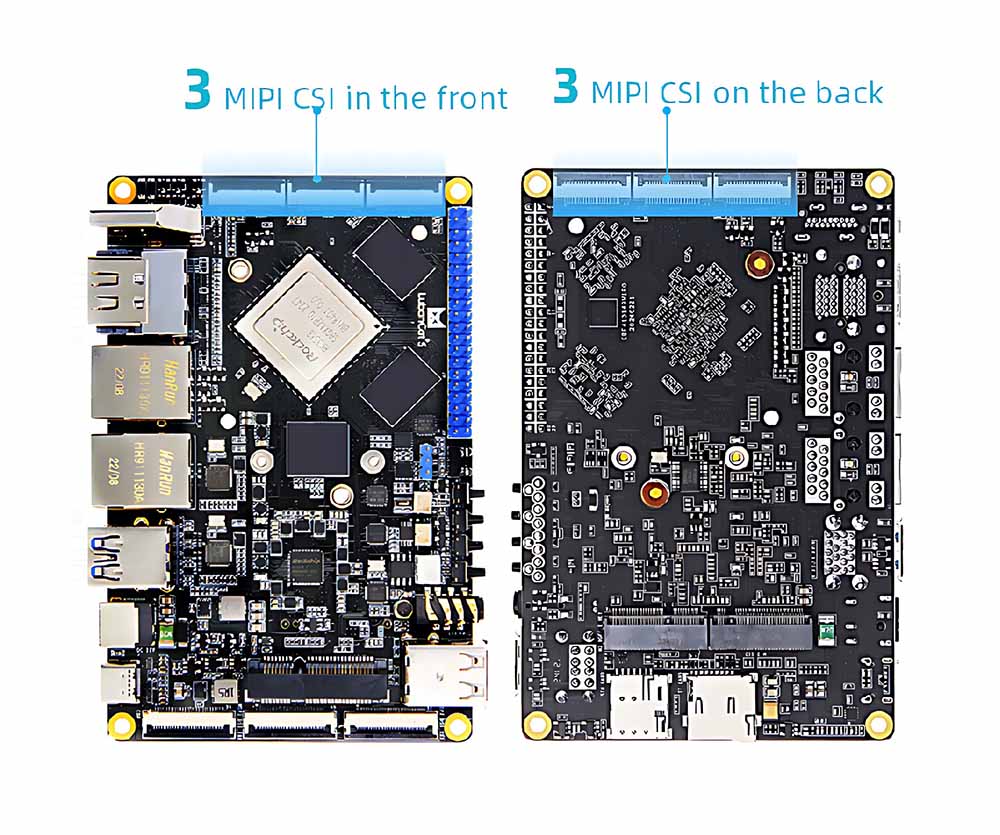

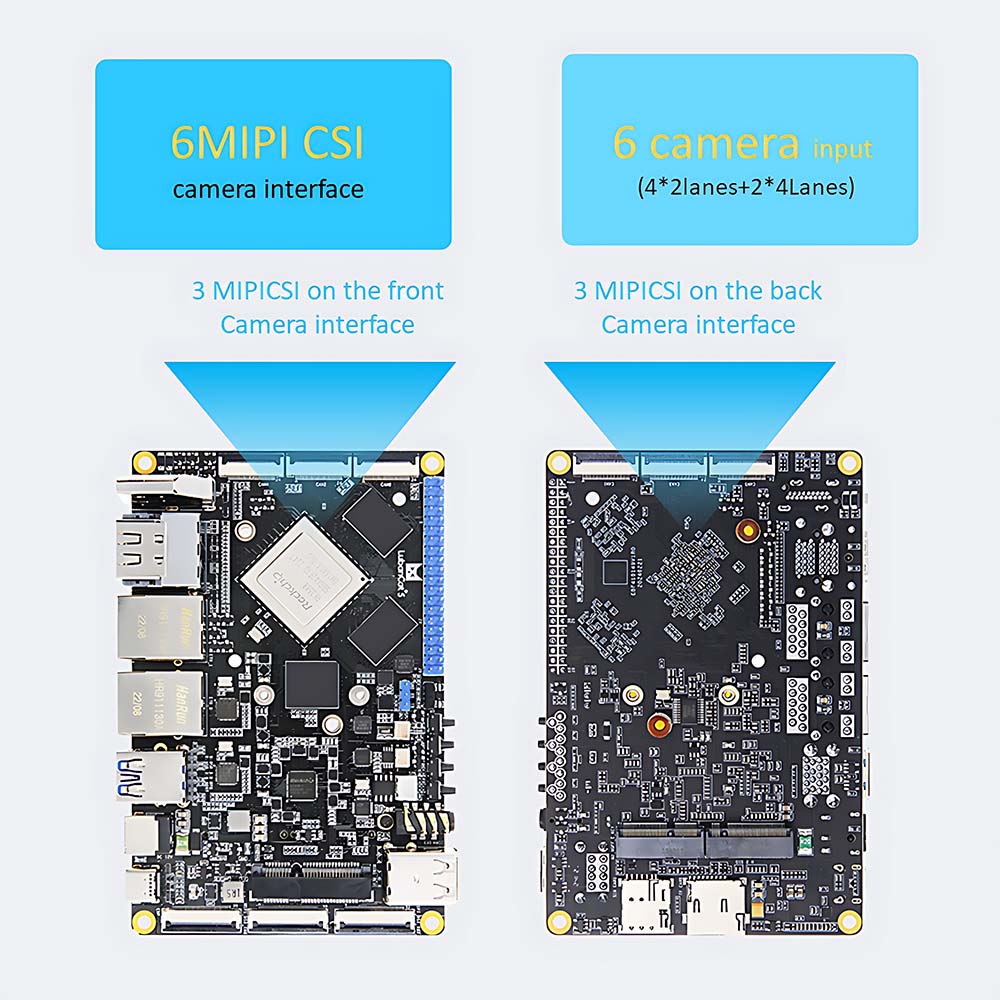

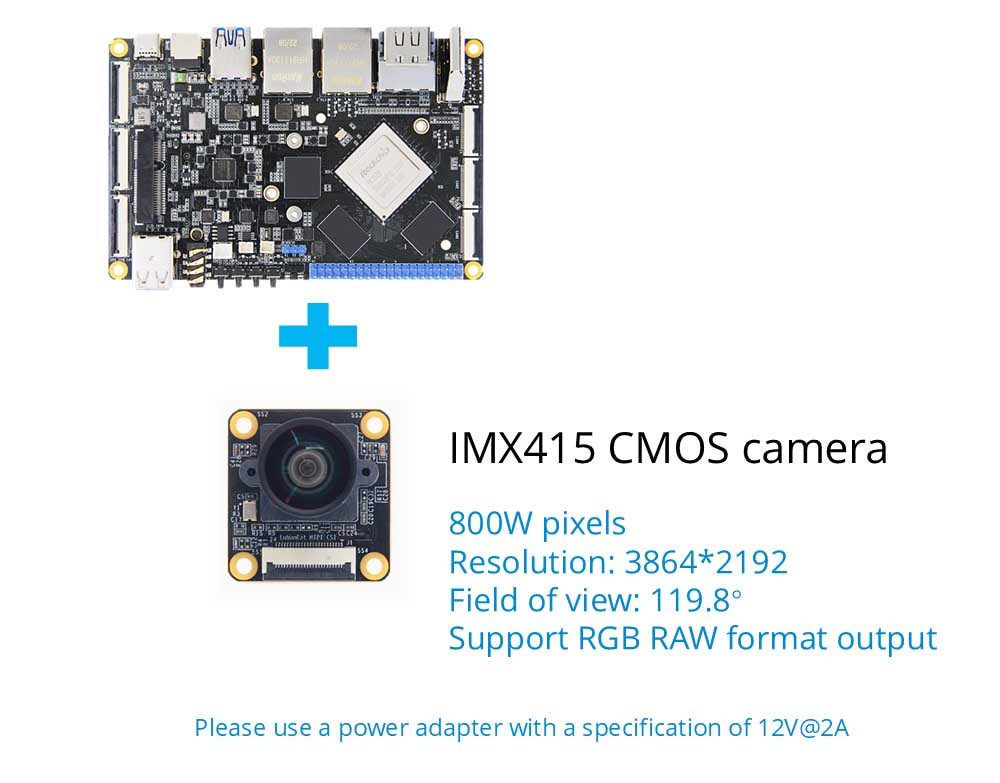

● MIPI CSI: MIPI интерфейс на камерата*6 (отпред*3, отзад*3)

● USB2.0: USB-HostType-A интерфейс*1; USB-OTGTYPE-A интерфейс*1

● USB3.0: USB-HostType-A интерфейс*2; USB-OTGTYPE-C интерфейс*1, може да се използва за изгаряне на фърмуера, поддържа DP1.4 протокол

● PCLE интерфейс: Mini-PCLE интерфейс, може да се използва с WiFi мрежови карти с пълна височина или половин височина, 4G модули или други модули на мини-pcle

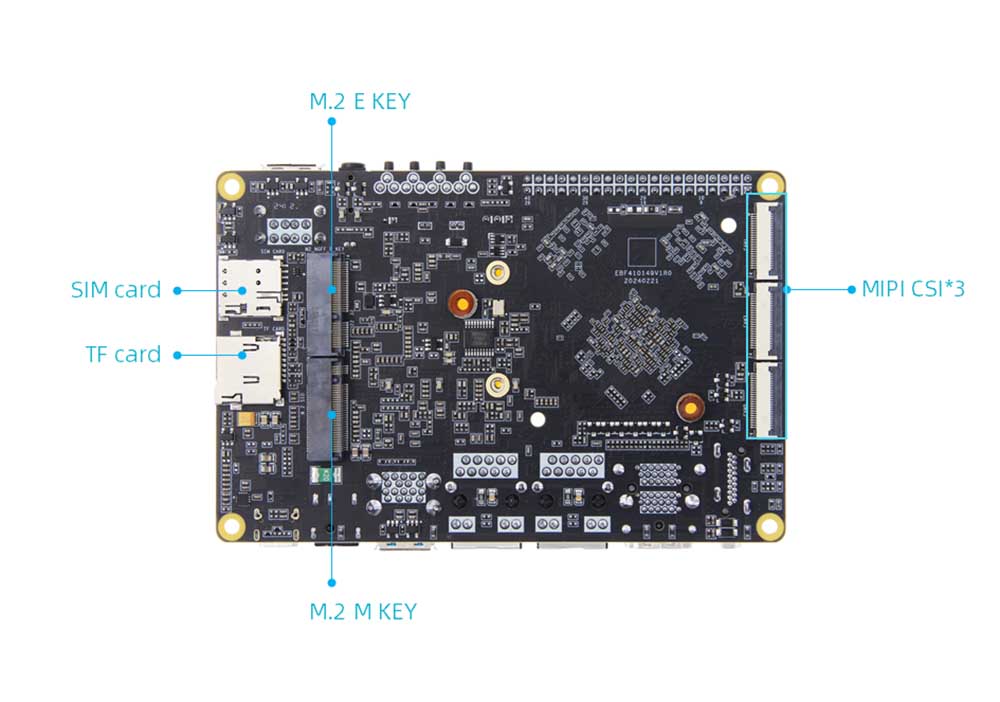

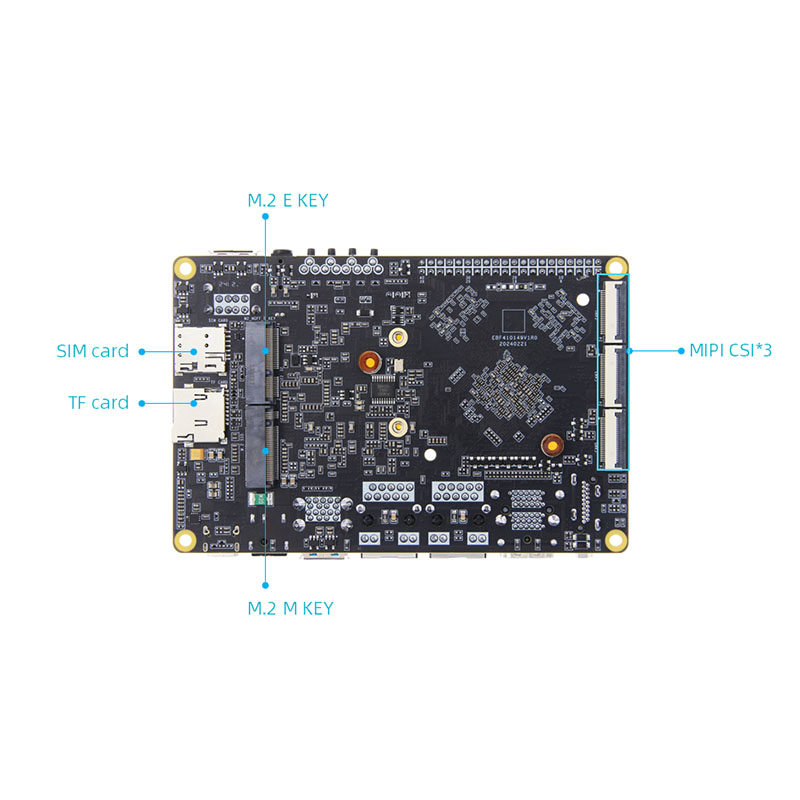

● М.2 интерфейс: M.2ekey интерфейс*1, поддържа M.2 E-Key безжична мрежова карта модул; M.2 M ключов интерфейс*1, поддържа M.2 m-ключ PCLE3.0*Спецификация на 4LANES 2280 Твърд диск

● SIM+държач на TF карта: притежател на SIM карта*1, Micro SD (TF) притежател на карта*1, поддържа TF карта за стартиране на системата, поддържа до 512 GB, функцията на SIM картата трябва да се използва с 4G модул

● Интерфейс от 40pin: Съвместим с интерфейс Raspberry PI 40pin, поддържа PWM/GPIO/PC/SPI/UART функции

● Сериен порт за отстраняване на грешки: Параметър по подразбиране 1500000-8-N-1

● Аудио: микрофон на борда на микрофона*1; SPK интерфейс на високоговорителите*1. Може да бъде свързан към високоговорител 1W; Изход на слушалки + вход за микрофон 2 в 1 интерфейс*1

● Бутони: бутон за захранване*1; бутон Maskrom*1; бутон за възстановяване*1; бутон за нулиране*1

● LED: Светлина за индикатор за захранване*1; Светлина на системния индикатор*1

● Инфрачервен приемник: Поддържа инфрачервена функция за дистанционно управление

● RTC: Бордът с ниска мощност RTC ChIP + RTC захранващ гнездо*1

● Интерфейс на вентилатора: поддържа инсталирането на 5V или 12V вентилатори за охлаждане
