Rockchip RK3588 Основен съвет на борда за борда

RKK3588 функции

 8nm Разширен процес, 8-ядрен 64-битова архитектура, висока производителност, ниска консумация на енергия

 ARM MALI-G610 MC4 GPU, специален 2D графичен модул за ускорение

 6Tops NPU, позволявайки различни AI сценарии

 8k кодиране и декодиране на видео, 8K дисплей изход

 Вградени интерфейси с множество дисплеи, поддръжка на многоекранния дисплей

 Възможности за обработка на супер изображения, 48MP ISP, поддръжка за множество входове на камерата

 Богати интерфейси с висока скорост (PCIE, Type-C, SATA, Gigabit Ethernet), лесен за разширяване

 Android и Linux OS

Параметри на продукта

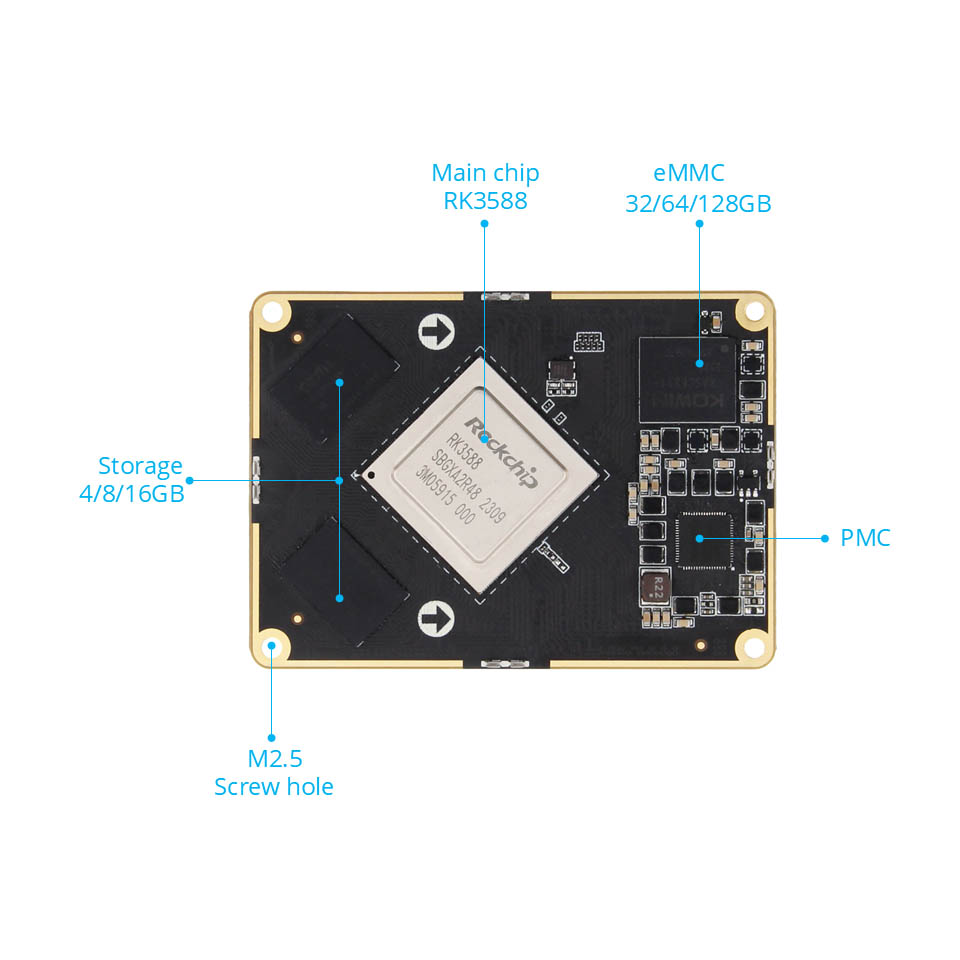

RK3588 Параметрите на основната дъска

 Конектор: мъжки конектор: DF40C-100DP-0.4V (51) Женски конектор: DF40C-100DS-0.4V (51)

 Основен чип: RK3588 (четириядрен A76 + четириядрен A55, Mali-G610, 6Tops Computing Power) BTB води до 400 пина, 0,5 мм разстояние, води до всички i0

 Памет: 4/8/16GB, LPDDR4/4X

 Съхранение: 32/64/128GB.EMMC

RK3588 параметри на дъската

 Конектор: Мъж: DF40C-100DP-0.4V (51) Жена: DF40C-100DS-0.4V (51)

 Интерфейс за захранване: 12V@2a DC вход, DC интерфейс*1; Интерфейс на изхода на захранване*1

 Ethernet: Gigabit Network Port*2, Поддръжка 10/100/1000Mbps Скорост на предаване на данни

 HDMI: HDMI12.0 вход*1, до 3840x2160@60fps; HDMI2.1 Изход*2, поддържа множество екрани с други екрани, максимална разделителна способност 7680x4320@60Hz (8K резолюция)

 MIPI-DSI: Екранният интерфейс на MIPI*2 (отпред*1, отзад*1), може да бъде включен в екрана на Wildfire MIPI, поддържа множество екрани с други екрани; Максимална разделителна способност на режим MIPI 1920*1080@60Hz

 MIPI-CSI: Интерфейс на камерата на MIPI*6 (отпред*3, отзад*3), може да бъде включен в див огън MIPI камера

 USB2.0: USB-HostType-A интерфейс*3

 USB3.0: USB-OTGTYPE-A интерфейс*1; Type-C интерфейс*1, може да се използва за изгаряне на фърмуера, поддържа DP1.4 протокол

 PCLE интерфейс: Mini-PCLE интерфейс*1, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-PCLE интерфейсен модул: PCLE3.0x4 интерфейс*1

 M.2 интерфейс: M.2ekey интерфейс*1, поддържа M.2 E-Key безжична мрежова карта модул; M.2 M ключов интерфейс*1, поддържа M.2 m-ключ PCLE3.0*4LANES Спецификация 2280 Твърд диск

 Държач за TF карта: Micro SD (TF) притежател на карта*1, поддържа система за зареждане на TF, до 512GB

 Притежател на SIM карта: притежател на SIM карта*1, функцията на SIM картата трябва да се използва с 4G модул

 SATA интерфейс: стандартен SATA интерфейс*1; SATA захранващ интерфейс*1, поддържа 12V изход

 Може: Може*2

 ADC: Интерфейс за придобиване на ADC*1

 Сериен порт за отстраняване на грешки:

 Сериен порт за отстраняване на грешки*1 (UART2), параметър по подразбиране 1500000-8-N-1; UART сериен порт*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);

 RS485*2 (UART4 & UART7); Rs232/rs485 интерфейс за джъмпер за избор*2

 Аудио: вграден микрофон на микрофона*1; SPK интерфейс на високоговорителите*2, може да свърже 3W захранващ изход на слушалки за високоговорители + вход за микрофон 2 в 1*1

 Button: ON/OFF button*1; MaskRom button*1; Recovery button*1; Reset button*

 LED: Индикатор за захранване*1; Индикатор на системата*1

 Инфрачервен приемник: Поддръжка на инфрачервена функция за дистанционно управление

 RTC: RTC захранващ сокет*1

 Интерфейс на вентилатора: Поддръжка Инсталиране на 5V или 12V охлаждане на вентилатора
