Описание на продукта

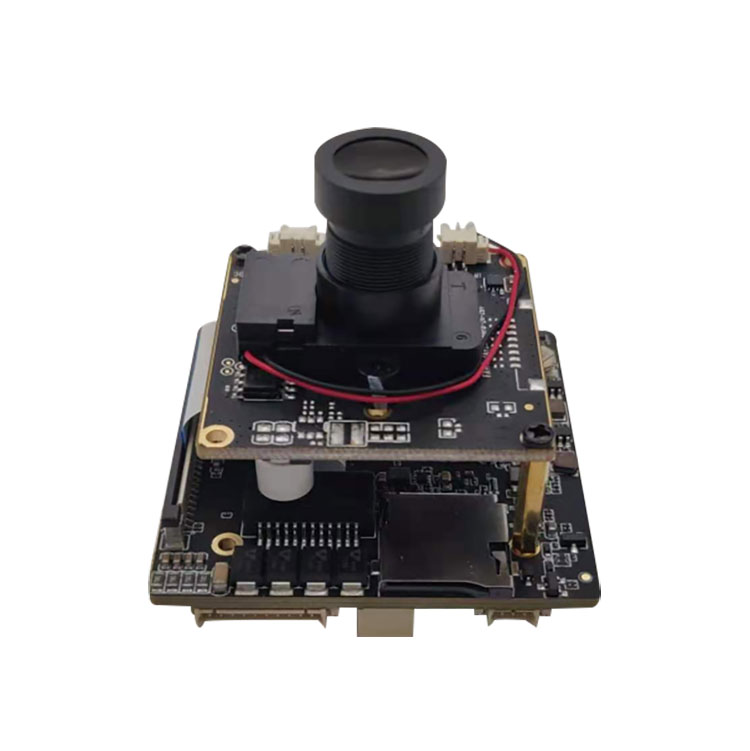

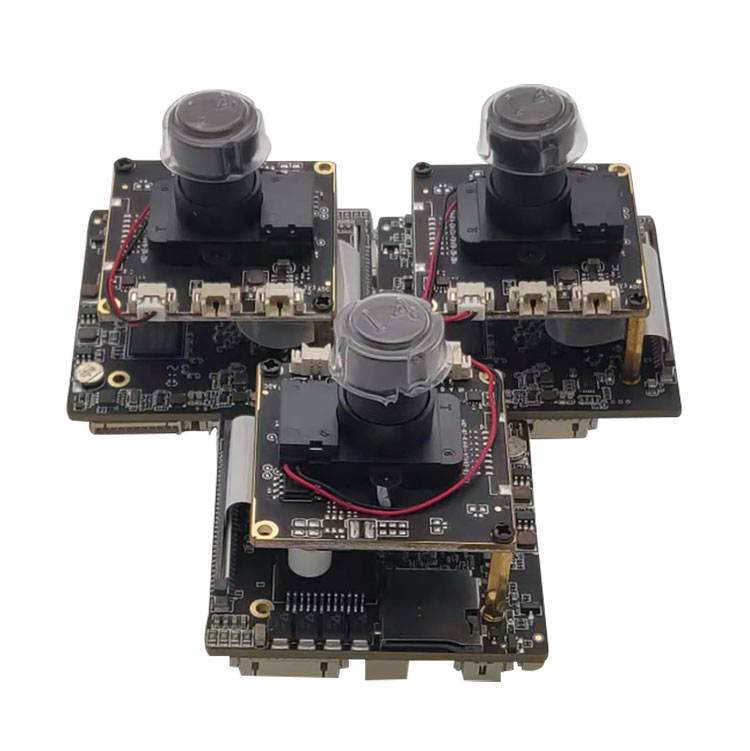

Rockchip RV1126 IP камера 50 дъска

1. RV1126 IP камера модул дъска Sony IMX415 335 307 печатна платка Въведение
Rockchip RV1126 IP камера 50 Дъска Thinkcore TC-RV1126 IPC 50 Дъска, чийто размер е 50 мм * 50 мм, оборудван с високопроизводителен висококачествен процесор за зрение с AI AI Rockchip RV1126.

Ниско консумационен AI визуален процесор RV1126, с 14nm литографски процес и четириядрена 32-битова ARM Cortex-A7 архитектура, интегрира NEON и FPU-честотата е до 1.5GHz, поддържа FastBoot, TrustZone технология и множество крипто двигатели. Той поддържа ISP2.0.

Rockchip RV1126 IP камера 50 дъска, проектиран с 1GB ddr и 8GB eMMC флаш. Оборудвани са богати интерфейси, като MIPI CSI, MIPI DSI, Ethernet, USB Host, UART, RS485, I2C, POE, TF слот за карти, аудио, удовлетворяване на нуждите на повече сценарии за използване.

RV1126 IPC 50 Baord може да работи с много сензори за камера, когато поддържа IMX307, IMX327, IMX335, IMX415, IMX334 по подразбиране.
основните платки на платформите с отворен код и дъски за развитие на Thinkcore. Пълният набор от решения за услуги за персонализиране на хардуер и софтуер, базирани на сокове на Rockchip, подкрепя процеса на проектиране на клиента, от най -ранните етапи на разработка до успешното масово производство.

Услуги за проектиране на бордове
Изграждане на персонализирана табла за носене според изискванията на клиентите
Интегриране на нашия SoM в хардуера на крайния потребител за намаляване на разходите и по -нисък отпечатък и съкращаване на цикъла на разработка

Услуги за разработка на софтуер
Фърмуер, драйвери на устройства, BSP, посредник
Пренасяне в различни среди за разработка
Интеграция към целевата платформа

Производствени услуги
Доставка на компоненти
Нараства количеството на производството
Персонализирано етикетиране
Пълни решения до ключ

Вградени НИРД
Технология
- ОС на ниско ниво: Android и Linux, за да се появи хардуер на Geniatech
- Пренасяне на драйвери: За персонализиран хардуер, изграждане на хардуера, работещ на ниво OS
- Защитен и автентичен инструмент: За да сте сигурни, че хардуерът работи по правилния начин

2. RV1126 IP камера модул дъска Sony IMX415 335 307 PCB Параметър на платката (спецификация)

3. RV1126 IP камера модул дъска Sony IMX415 335 307 PCB Board функция и приложение
Платката Rockchip RV1126 IP Camera 50 има следните характеристики:
Оборудван с четириядрен, нискомощен, високопроизводителен AI визуален процесор RV1126, вграден NPU, с изчислителна мощност 2.0Tops;
С многостепенно намаляване на шума, 3-кадрова HDR технология, поддръжка на 4K H.264/H.265@30FPS и възможности за многоканално кодиране и декодиране на видео;

SOC	Rockchip RV1126
RAM	DDR3ï¼Œ32 бит¼Œ1GB
ROM	8GB eMMC
NPU	1.5TOPSï¼ŒПоддържа RKNN, поддържа INT8/ INT16.Има силна съвместимост на мрежовия модел, може да реализира преобразуването на често използвани модели на рамка на AI, например: Tensor Flow/MXNet/PyTorch/Caffe/...
Сензор	2 групи MIPI CSI (или LVDS/под LVDS). Поддържа 14M ISP 2.0 с 3-кадров HDR (Line-based/Frame-based/DCG)
CSI	4lane MIPI CSI поддържа 4K при 30 кадъра в секундамонокуляр 14 милиона, бинокъл 5 милиона при 30 кадъра в секунда
Ethernet	Ethernet 10/100/1000Mbpsï¼Œ поддържа MDIX функция
USB	OTG1ï¼ŒUSB хост1
MIC	Поддържа MIC
Светлинен сензор	опцияï¼ˆISP нощна сензорна функцияï¼ ‰
Лек пълнеж	Поддържа бяла светлина/инфрачервена инфрачервена светлина
КЛЮЧ	Ключ за нулиране
Отстраняване на грешки	Отстраняване на грешки uart TTL 3pin и USB otg
RTC	Поддържа RTC, с RTC батерия
SPK	3W тип D PA
WIFI	IEEE 802.11b/g/n
GPIO	Няколко GPIO

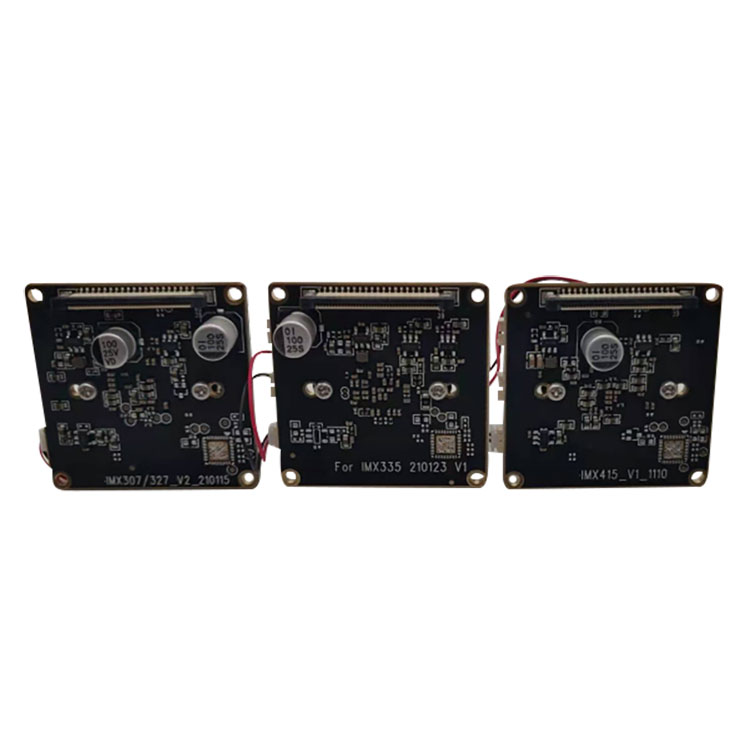

Съвпадение на сензора	IMX307/327ï¼ŒIMX335ï¼ŒIMX415ï¼ŒIMX334ï¼ŒGC2053ï¼ŒSC200AIï¼ŒGC2093
Приложения	за интелигентна сигурност, интелигентна IP камера, разпознаване на лица, разпознаване на жестове

Сценарий на приложение
Rockchip RV1126 се използва широко за разпознаване на лица, разпознаване на жестове, контрол на достъпа до порта, интелигентна сигурност, интелигентна IP камера, интелигентна звънец/шпионка, терминали за самообслужване, интелигентно финансиране, интелигентно строителство, интелигентно пътуване и други индустрии. Когато TC-RV1126 IP Camera 50 Board е много добър за интелигентна сигурност, интелигентна IP камера, разпознаване на лица, разпознаване на жестове.

4. RV1126 IP камера модул дъска Sony IMX415 335 307 печатни платки Подробности
TC-RV1126 IP камера 50 Табло за отвор за печат Изглед отпред

TC-RV1126 AI Core Board за отвор за печат Изглед отпред

Ethernet¼MDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

Предаване на реле на публично изключване

OTG USB, DP, DM, 5V

USB Hostï¼šDP, DM, 5V

Светъл пълнеж¼¼white+, бял-, IR+, IR-, 5V, GND, сензор за светлина ADCï¼Œ3V3

RTC мощност: GND, 3V3

Uart I2Cï¼š5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN,

UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND

Аудио изход+, Аудио изход-, LINE_OUTP, GND, MICP, Нулиране, Фабрично, 3V3

Отстраняване на грешки Comï¼šGND, TX, RX

Антена слот за WIFI антена (WIFIï¼ŒRTL8189)

12V захранване12V-, 12V+

POE: проверете със схематичен дизайн

MIPI CSI X 2 SPI 12Vi¼šcheck с схематичен дизайн

TF: TF слот

Забележки Проверете със схематичен дизайн, за да научите повече за тези интерфейси.

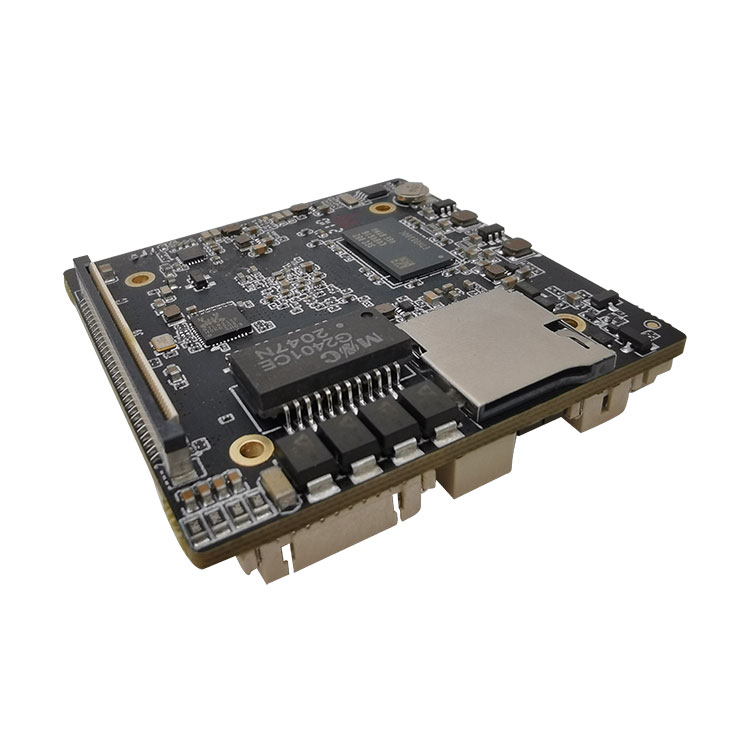

1.1 IPC 50 Външен вид на борда

5. RV1126 IP камера модул платка Sony IMX415 335 307 печатна платка квалификация
Производствената фабрика разполага с вносни автоматични линии за поставяне на Yamaha, немско селективно запояване с вълни Essa, инспекция на спояваща паста 3D-SPI, AOI, рентгенови лъчи, преработвателна станция BGA и друго оборудване, и има технологичен поток и строг контрол на качеството. Осигурете надеждността и стабилността на основната платка.

6. Доставка, доставка и сервиране
ARM платформите, които в момента стартира нашата компания, включват решения RK (Rockchip) и Allwinner. RK решенията включват RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner решенията включват A64; продуктовите форми включват основни платки, дъски за разработка, дънни платки за индустриално управление, интегрирани платки за индустриално управление и цялостни продукти. Той се използва широко в търговски дисплей, рекламна машина, мониторинг на сгради, терминал за превозни средства, интелигентна идентификация, интелигентен IoT терминал, AI, Aiot, индустрия, финанси, летище, митница, полиция, болница, домашна интелигентност, образование, потребителски електронни устройства и др.
основните платки на платформите с отворен код и дъски за развитие на Thinkcore. Пълният набор от решения за услуги за персонализиране на хардуер и софтуер, базирани на сокове на Rockchip, подкрепя процеса на проектиране на клиента, от най -ранните етапи на разработка до успешното масово производство.

Услуги за проектиране на бордове
Изграждане на персонализирана табла за носене според изискванията на клиентите
Интегриране на нашия SoM в хардуера на крайния потребител за намаляване на разходите и по -нисък отпечатък и съкращаване на цикъла на разработка

Услуги за разработка на софтуер
Фърмуер, драйвери на устройства, BSP, посредник
Пренасяне в различни среди за разработка
Интеграция към целевата платформа

Производствени услуги
Доставка на компоненти
Нараства количеството на производството
Персонализирано етикетиране
Пълни решения до ключ

Вградени НИРД
Технология
- ОС на ниско ниво: Android и Linux, за да се появи хардуер на Geniatech
- Пренасяне на драйвери: За персонализиран хардуер, изграждане на хардуера, работещ на ниво OS
- Защитен и автентичен инструмент: За да сте сигурни, че хардуерът работи по правилния начин

Информация за софтуера и хардуера
Основната платка предоставя схематични диаграми и диаграми на битови числа, долната платка за разработка предоставя хардуерна информация като файлове с изходни платки, софтуерен пакет SDK с отворен код, ръководства за потребителя, документи с ръководства, корекции за отстраняване на грешки и др.

7. Често задавани въпроси
1. Имате ли подкрепа? Какъв вид техническа поддръжка има?
Thinkcore отговор: Ние предоставяме изходния код, схематична диаграма и техническо ръководство за платката за разработка на основната платка.
Да, техническа поддръжка, можете да задавате въпроси по имейл или форуми.

Обхватът на техническата поддръжка
1. Разберете какви софтуерни и хардуерни ресурси са предоставени на борда за разработка
2. Как да стартирате предоставените тестови програми и примери, за да накарате платката за разработка да работи нормално
3. Как да изтеглите и програмирате системата за актуализиране
4. Определете дали има неизправност. Следните въпроси не са в обхвата на техническата поддръжка, а се предоставят само технически дискусии
“. Как да разберем и променим изходния код, саморазглобяване и имитация на платки
âµµ. Как да компилирате и трансплантирате операционната система
“. Проблеми, с които се сблъскват потребителите при саморазвитие, тоест проблеми с персонализирането на потребителите
Забележка: Ние дефинираме „персонализиране“, както следва: За да реализират собствените си нужди, потребителите сами проектират, правят или променят всякакви програмни кодове и оборудване.

2. Можете ли да приемате поръчки?
Thinkcore отговори:
Услугите, които предоставяме: 1. Персонализиране на системата; 2. Шиене на системи; 3. Задвижвайте развитието; 4. Надстройка на фърмуера; 5. Схематичен дизайн на хардуера; 6. Разположение на печатни платки; 7. Надстройка на системата; 8. Изграждане на среда за развитие; 9. Метод за отстраняване на грешки в приложението; 10. Метод на изпитване. 11. По -персонализирани услуги ”‰

3. На какви подробности трябва да се обърне внимание при използване на основната платка на Android?
Всеки продукт, след период на употреба, ще има някои малки проблеми от този или онзи вид. Разбира се, основната платка на Android не прави изключение, но ако я поддържате и използвате правилно, обърнете внимание на детайлите и много проблеми могат да бъдат решени. Обикновено обръщайте внимание на малък детайл, можете да си доставите много удобство! Вярвам, че определено ще имаш желание да опиташ. .

На първо място, когато използвате основната платка на Android, трябва да обърнете внимание на обхвата на напрежението, който всеки интерфейс може да приеме. В същото време осигурете съвпадение на конектора и положителните и отрицателните посоки.

Второ, поставянето и транспортирането на основната платка на Android също е много важно. Трябва да се постави в суха среда с ниска влажност. В същото време е необходимо да се обърне внимание на антистатичните мерки. По този начин основната платка на Android няма да бъде повредена. Това може да избегне корозията на основната платка на Android поради висока влажност.

Трето, вътрешните части на основната платка на Android са сравнително крехки и тежките удари или натиск могат да причинят повреда на вътрешните компоненти на основната платка на Android или огъване на печатни платки. и така. Опитайте се да не оставяте основната платка на Android да бъде ударена от твърди предмети по време на употреба

4. Колко вида пакети обикновено са налични за ARM вградени ядрени платки?
Вградената основна платка ARM е електронна дънна платка, която пакетира и капсулира основните функции на компютър или таблет. Повечето ARM вградени ядрени платки интегрират процесор, устройства за съхранение и пинове, които са свързани към поддържащата платка чрез щифтове, за да реализират системния чип в определена област. Хората често наричат такава система еднокомпонентен микрокомпютър, но тя трябва да бъде по-точно посочена като вградена платформа за разработка.

Тъй като основната платка интегрира общите функции на ядрото, тя има многофункционалността, че основната платка може да персонализира различни различни платки, което значително подобрява ефективността на развитие на дънната платка. Тъй като вградената основна платка ARM е отделена като независим модул, тя също така намалява трудността при разработването, увеличава надеждността, стабилността и поддръжката на системата, ускорява времето за пускане на пазара, професионални технически услуги и оптимизира разходите за продукти. Загуба на гъвкавост.

Трите основни характеристики на основната платка на ARM са: ниска консумация на енергия и силни функции, 16-битов/32-битов/64-битов набор от инструкции и множество партньори. Малък размер, ниска консумация на енергия, ниска цена, висока производителност; поддържат набор от инструкции Thumb (16-битов)/ARM (32-битов), съвместим с 8-битови/16-битови устройства; се използват голям брой регистри и скоростта на изпълнение на инструкциите е по -бърза; Повечето операции с данни се извършват в регистри; режимът на адресиране е гъвкав и прост, а ефективността на изпълнение е висока; дължината на инструкцията е фиксирана.

Продуктите от вградената основна дъска на серията AM NuclearТехнология на Si NuclearТехнология се възползват добре от тези предимства на платформата ARM. Компоненти CPU CPU е най -важната част от основната платка, която се състои от аритметична единица и контролер. Ако основната платка на RK3399 сравнява компютър с човек, тогава процесорът е неговото сърце и важната му роля може да се види от това. Независимо от вида на процесора, неговата вътрешна структура може да бъде обобщена в три части: контролен блок, логически блок и блок за съхранение.

Тези три части се координират помежду си, за да анализират, преценяват, изчисляват и контролират координираната работа на различни части на компютъра.

Паметта Паметта е компонент, използван за съхраняване на програми и данни. За компютър само с памет той може да има функция за памет, за да осигури нормална работа. Има много видове съхранение, които могат да бъдат разделени на основно съхранение и спомагателно съхранение според тяхното използване. Основното хранилище се нарича още вътрешно хранилище (наричано още памет), а спомагателното съхранение се нарича още външно хранилище (наричано външно хранилище). Външното хранилище обикновено е магнитен носител или оптичен диск, като твърди дискове, дискети, касети, компактдискове и др., Които могат да съхраняват информация за дълго време и не разчитат на електричество за съхранение на информация, но се задвижват от механични компоненти, скоростта е много по -бавна от тази на процесора.

Паметта се отнася до компонента за съхранение на дънната платка. Това е компонентът, с който централният процесор комуникира директно и го използва за съхраняване на данни. Той съхранява данните и програмите, които се използват в момента (т.е. в изпълнение). Неговата физическа същност е една или повече групи. Интегрална схема с функции за въвеждане и извеждане на данни и съхранение на данни. Паметта се използва само за временно съхраняване на програми и данни. След като захранването е изключено или има прекъсване на захранването, програмите и данните в него ще бъдат загубени.

Има три опции за свързване между основната платка и долната платка: конектор платка към платка, златен пръст и отвор за печат. Ако се приеме решение за свързване платка към платка, предимството е: лесно включване и изключване. Но има следните недостатъци: 1. Лошо сеизмично представяне. Конекторът платка към платка се разхлабва лесно от вибрации, което ще ограничи приложението на основната платка в автомобилните продукти. За да се фиксира основната платка, могат да се използват методи като разпръскване на лепило, завинтване, запояване на медна жица, поставяне на пластмасови скоби и закопчаване на защитния капак. Всеки от тях обаче ще разкрие много недостатъци по време на масовото производство, което ще доведе до увеличаване на дефекта.

2. Не може да се използва за тънки и леки продукти. Разстоянието между основната платка и долната плоча също се е увеличило до най -малко 5 мм и такава основна дъска не може да се използва за разработване на тънки и леки продукти.

3. Операцията с добавката може да причини вътрешни повреди на PCBA. Площта на основната платка е много голяма. Когато изваждаме основната платка, първо трябва да вдигнем едната страна със сила, а след това да издърпаме другата страна. В този процес деформацията на основната платка е неизбежна, което може да доведе до заваряване. Вътрешни наранявания като напукване на точка. Напуканите спойки няма да създадат проблеми в краткосрочен план, но при продължителна употреба те могат постепенно да се влошат слабо поради вибрации, окисляване и други причини, образувайки отворена верига и причинявайки повреда на системата.

4. Дефектният процент на масовото производство на пластири е висок. Съединителите платка към платка със стотици пинове са много дълги и ще се натрупват малки грешки между конектора и печатната платка. В етапа на повторно запояване по време на масово производство вътрешното напрежение се генерира между печатната платка и съединителя и това вътрешно напрежение понякога издърпва и деформира печатната платка.

5. Трудности при изпитването по време на масово производство. Дори ако се използва конектор платка към платка с стъпка 0,8 мм, все още е невъзможно директният контакт на конектора с напръстник, което създава трудности при проектирането и производството на тестовото приспособление. Въпреки че няма непреодолими трудности, всички трудности в крайна сметка ще се проявят като увеличаване на разходите, а вълната трябва да идва от овцете.

Ако решението за златен пръст бъде прието, предимствата са: 1. Много е удобно да включвате и изключвате. 2. Цената на технологията за златни пръсти е много ниска в масовото производство.

Недостатъците са: 1. Тъй като частта от златния пръст трябва да бъде галванизирана със злато, цената на процеса със златен пръст е много скъпа, когато продукцията е ниска. Производственият процес на евтината фабрика за печатни платки не е достатъчно добър. Има много проблеми с дъските и качеството на продукта не може да бъде гарантирано. 2. Не може да се използва за тънки и леки продукти като съединители платка към платка. 3. Долната дъска се нуждае от висококачествен слот за графична карта за лаптоп, което увеличава цената на продукта.

Ако се приеме схемата за отпечатване на печат, недостатъците са: 1. Трудно се разглобява. 2. Площта на основната платка е твърде голяма и съществува риск от деформация след запояване с повторно нанасяне и може да се наложи ръчно запояване към долната платка. Всички недостатъци на първите две схеми вече не съществуват.

5. Ще ми кажете ли времето за доставка на основната платка?
Thinkcore отговори: Малки партидни примерни поръчки, ако има наличност, плащането ще бъде изпратено в рамките на три дни. Големи количества поръчки или персонализирани поръчки могат да бъдат изпратени в рамките на 35 дни при нормални обстоятелства
