Allwinner H618 Основна дъска

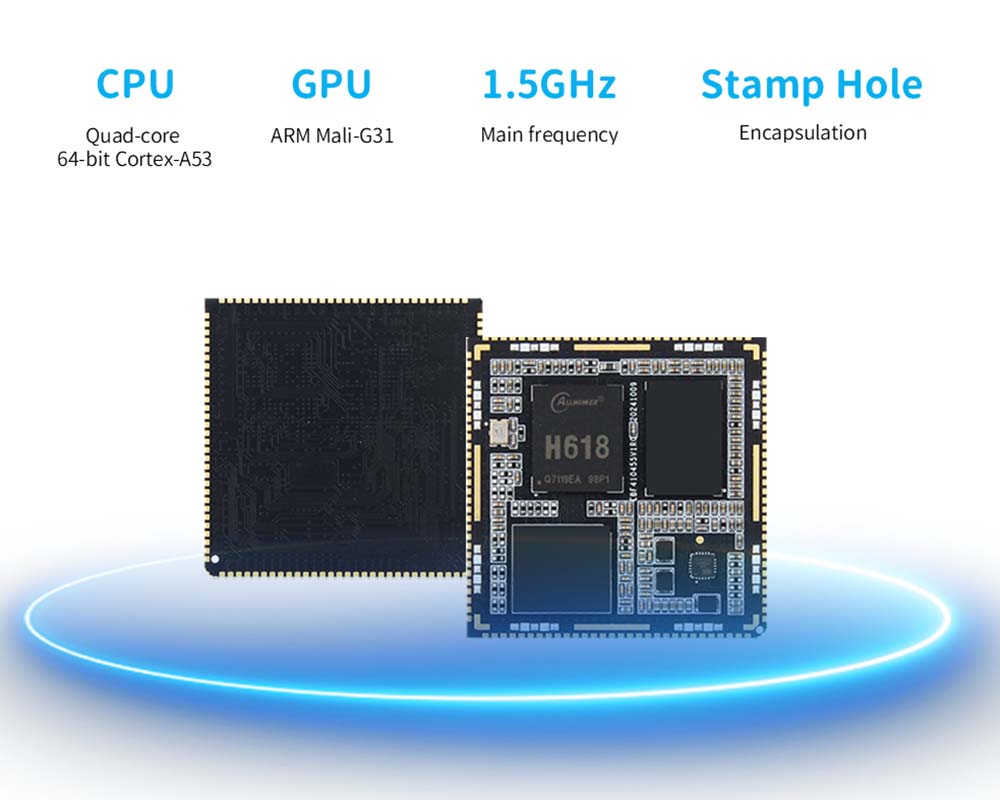

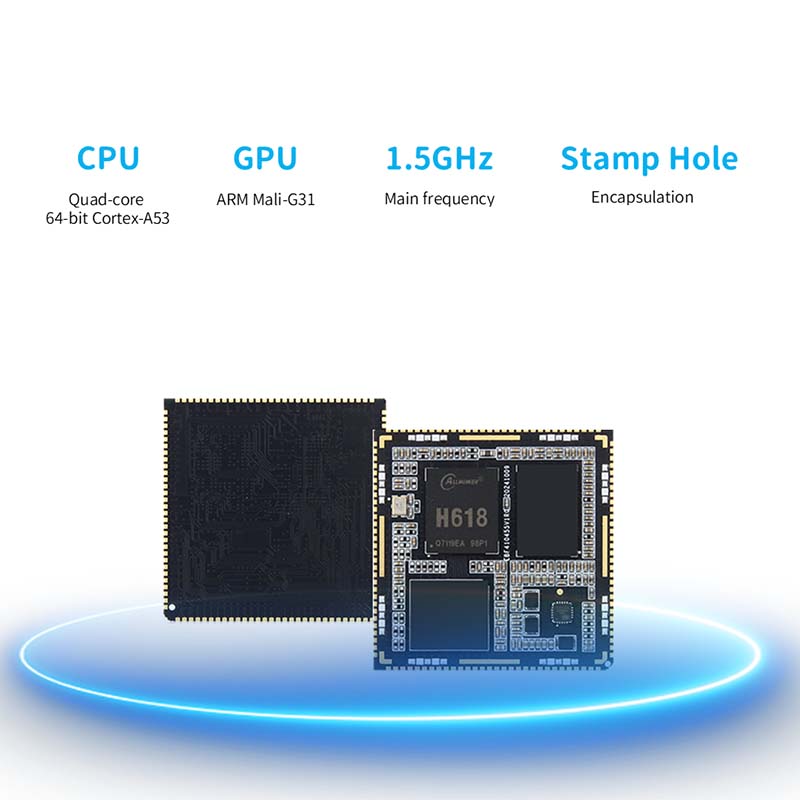

● Тази основна платка на A1 Hole (TP-A1CS) използва Allwinner H618 като основен чип, 64-битов четириядрен процесор Cortex-A53, основна честота 1.5GHz, интегриран Mali-G31GPU, с богати аудио и видео интерфейси, може да бъде широко използван в телевизионни кутии, интелигентни екрани и други полета.

● Поддържа кодиране и декодиране на множество видео формати, поддържа до 8K@24fps H.265 декодиране и 4K@25fps H.264 кодиране и поддържа до 4K@60fps HDMI дисплей.

● Предоставя две опции за памет и съхранение, памет LPDDR4 по избор 2GB/4GB, съхранение EMMC 3 опции 8GB/32GB.

● Приемане на дизайна на интерфейса на дупките, дъската е само с размер 40*40 мм, малък и изискан, с 6 слоя черно потапящо злато. В допълнение към DDR, EMMC Bus, LRADC, I0 е напълно изведен

● Периферният интерфейс е богат, а основната платка води USB OTG/хост, I2CSPI, PWM, I2S, HDMI, UART и други интерфейси чрез връзка с отвори за печат.

● Официално поддържа основната Android TV, Debain, Ubuntu Operation System изображения и може да се прилага към повече от 6 различни среди на приложение.

● Съответстващите Wildfire Luban Cat A110 цяла дъска предоставя уроци и комплекти за разработка на драйвери на SDK, а информацията е напълно отворен код, което е удобно за използването на потребителите и вторичното развитие.

H618 Параметрите на основната платка

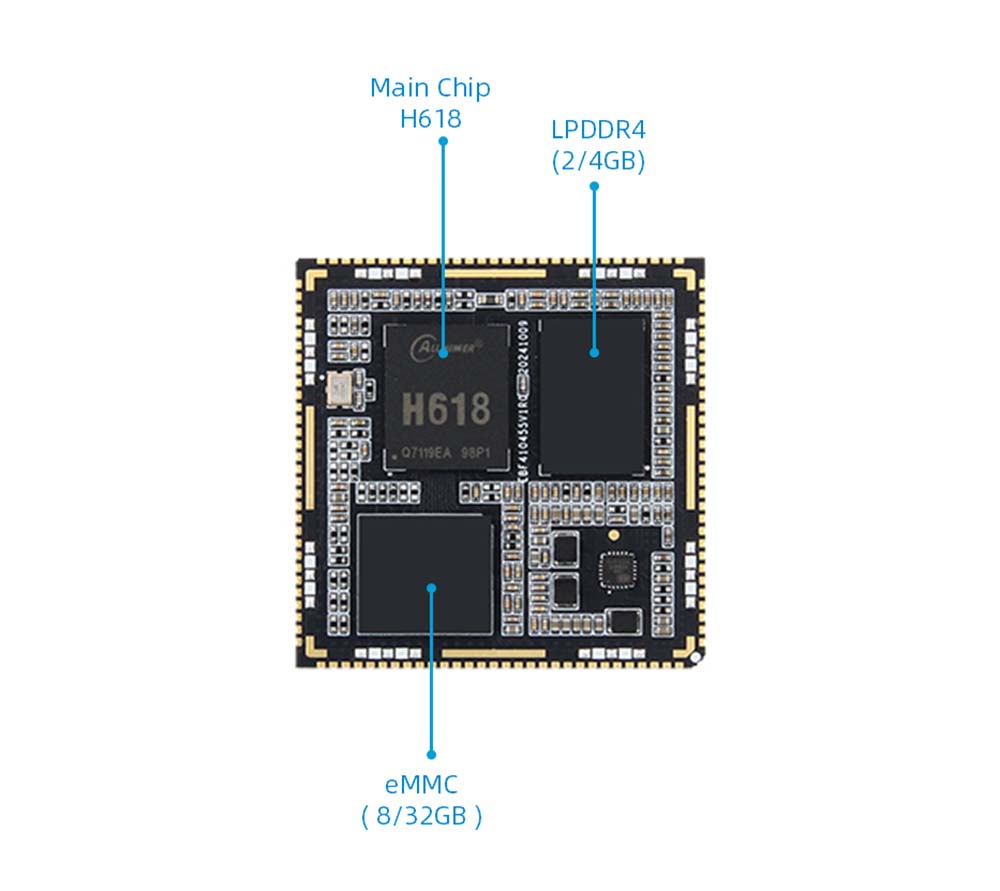

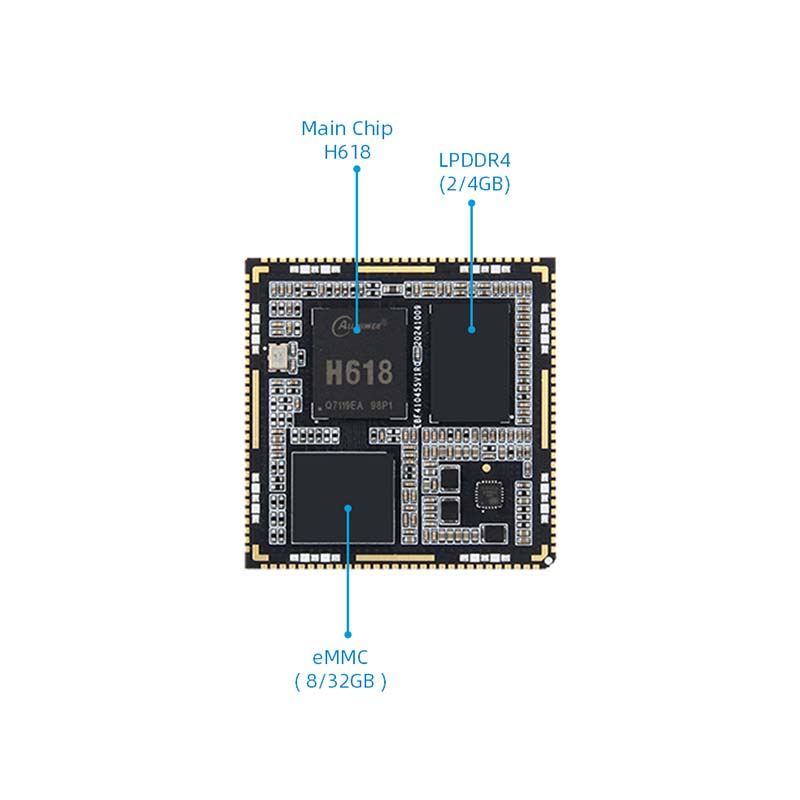

● Основен чип: Allwinner H618

● CPU: 4-ядрен 64-битов Cortex-A53

● COPP: ARM MALIZO-G31

● Памет: вграден LPDDR4, 2/4GB

● Съхранение: EMMC, 8/32GB, поддържа EMMC за стартиране на системата

● Интерфейс: В допълнение към DDR, EMMC шина, LRADC, 10 пълни потенциални клиенти, включително GPI088, включително 8 USB специализирани, 1 AP нулиране ПИН

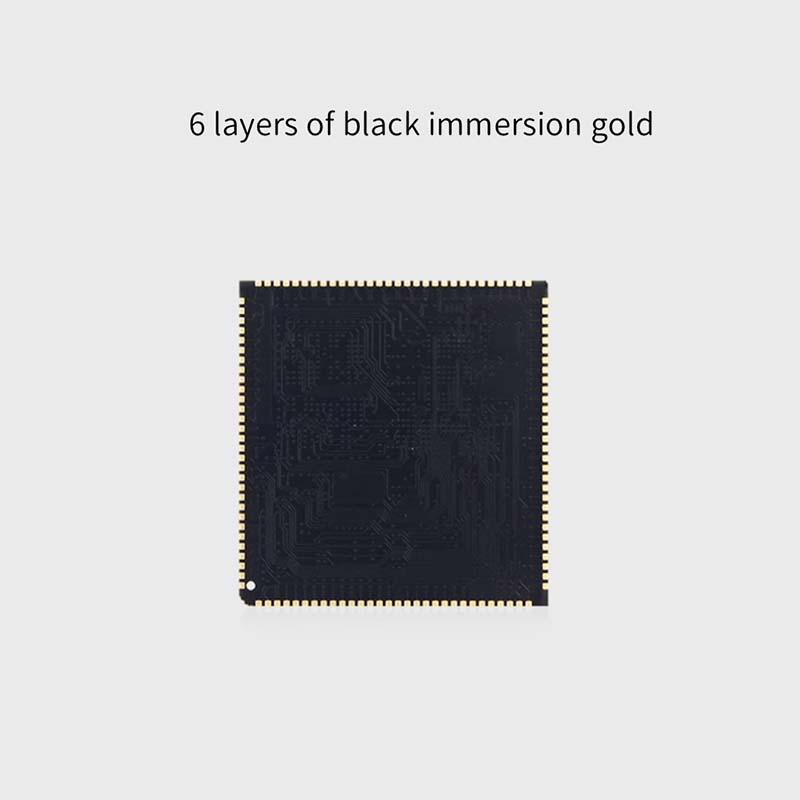

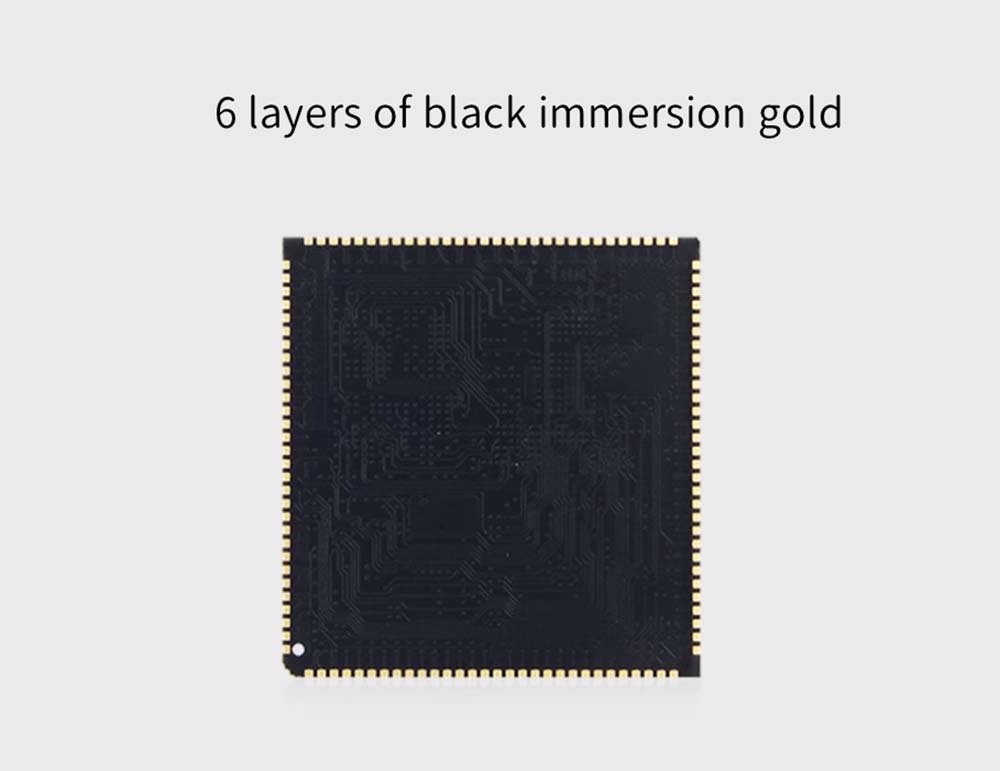

● PCB: 6 слоя, потапящ златен дизайн

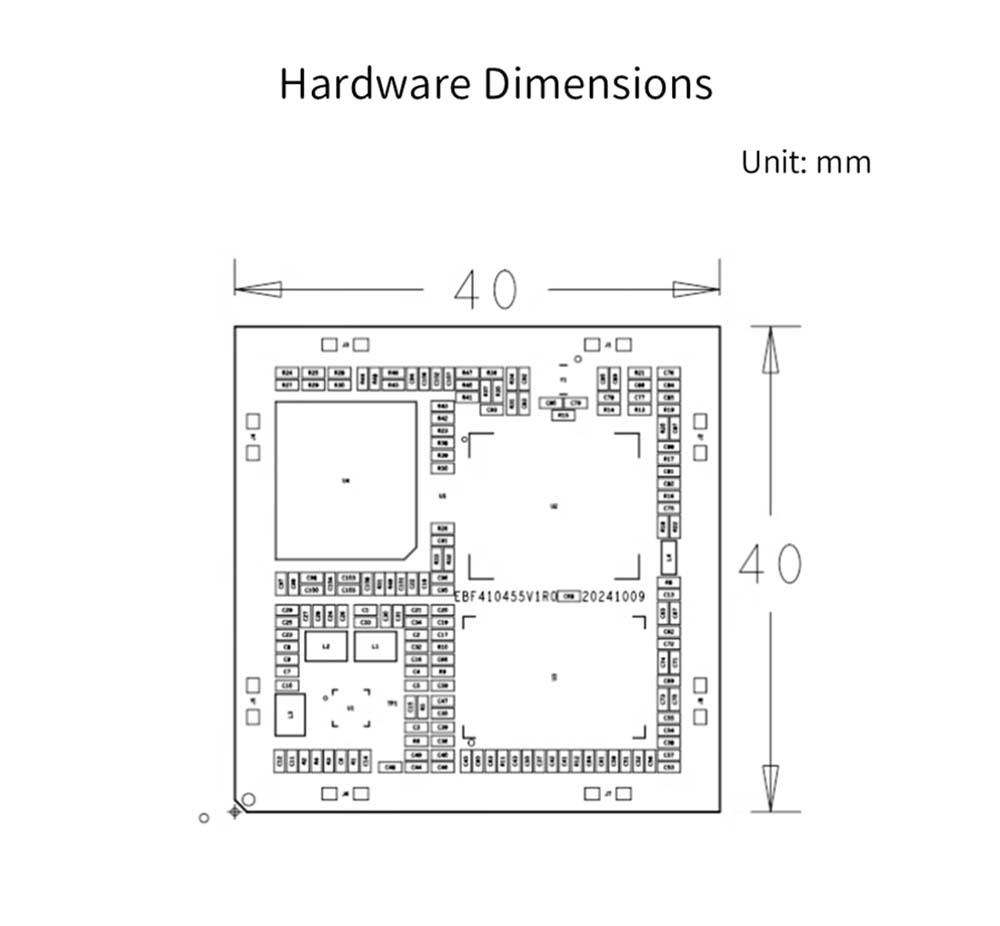

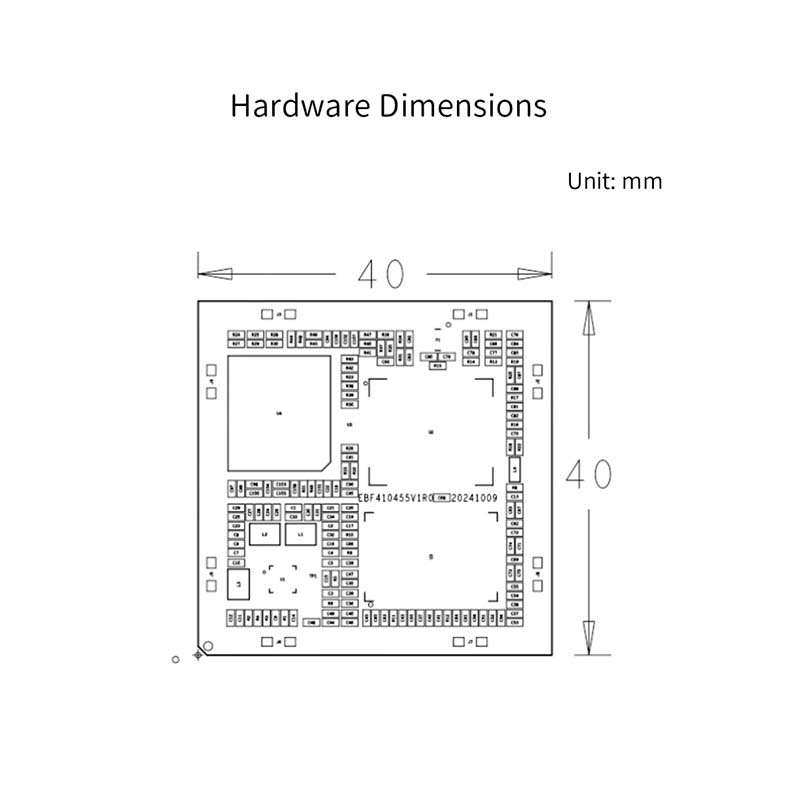

● Размер: 40*40 мм

Сигнал интерфейс

● Мрежов порт: 1 Gigabit Ethernet

● JTAG: 1

● Аудио: 1, ляв и десен канал

● Сериен порт: 6

● 12в: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB хост: 3

● HDMI: 1

● SD: 1

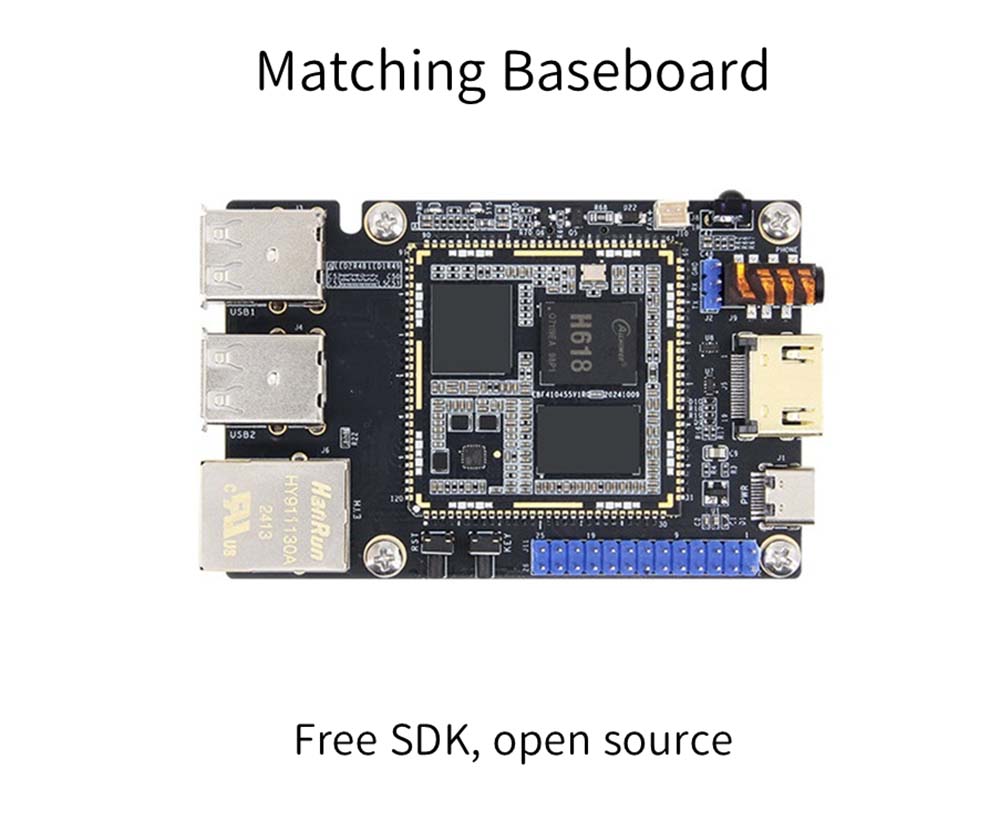

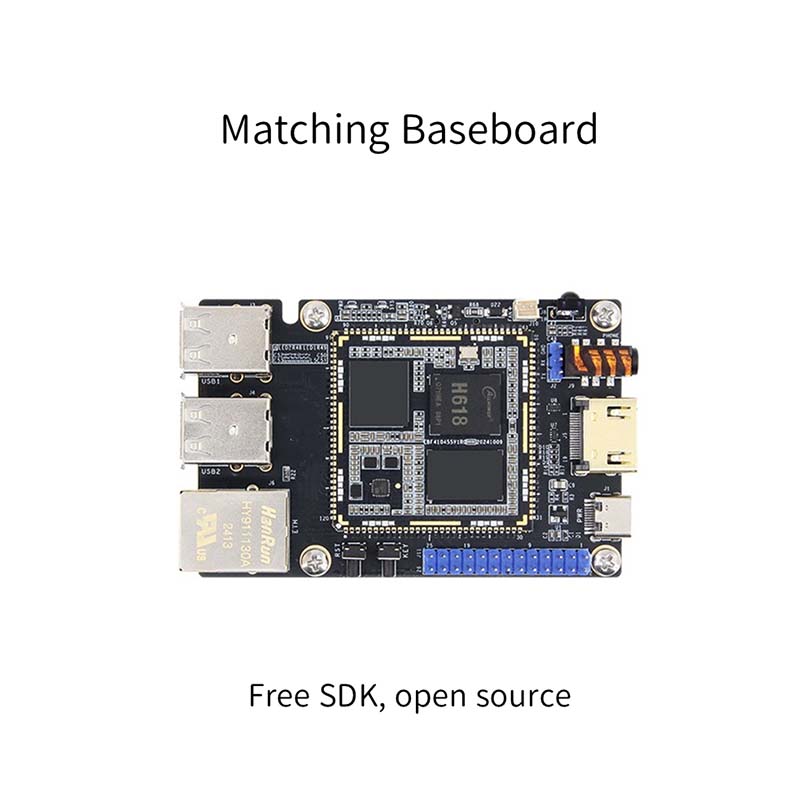

Предлага се съвпадение на дъската

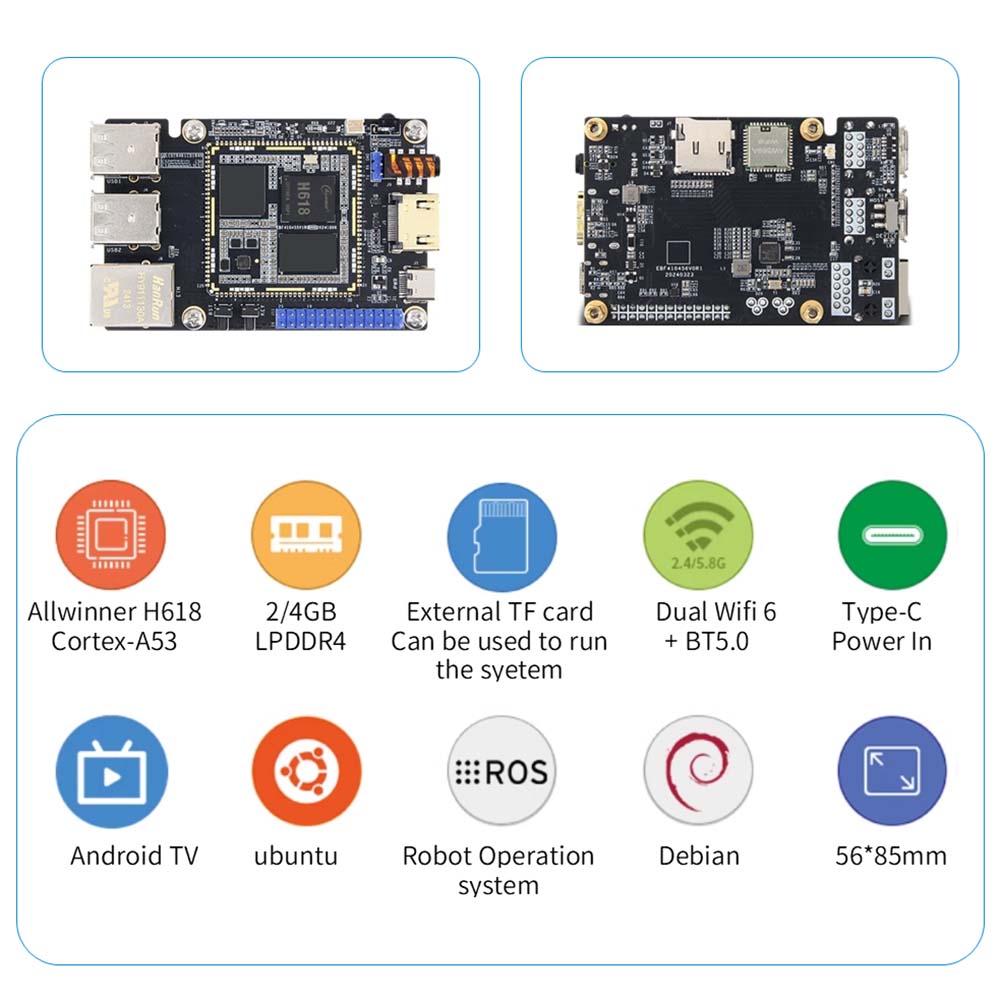

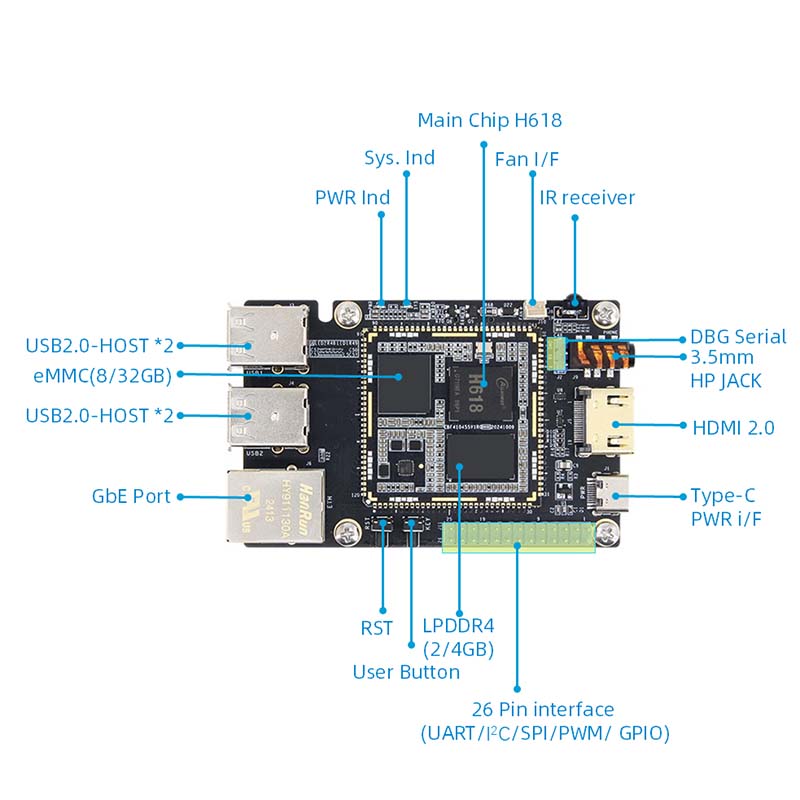

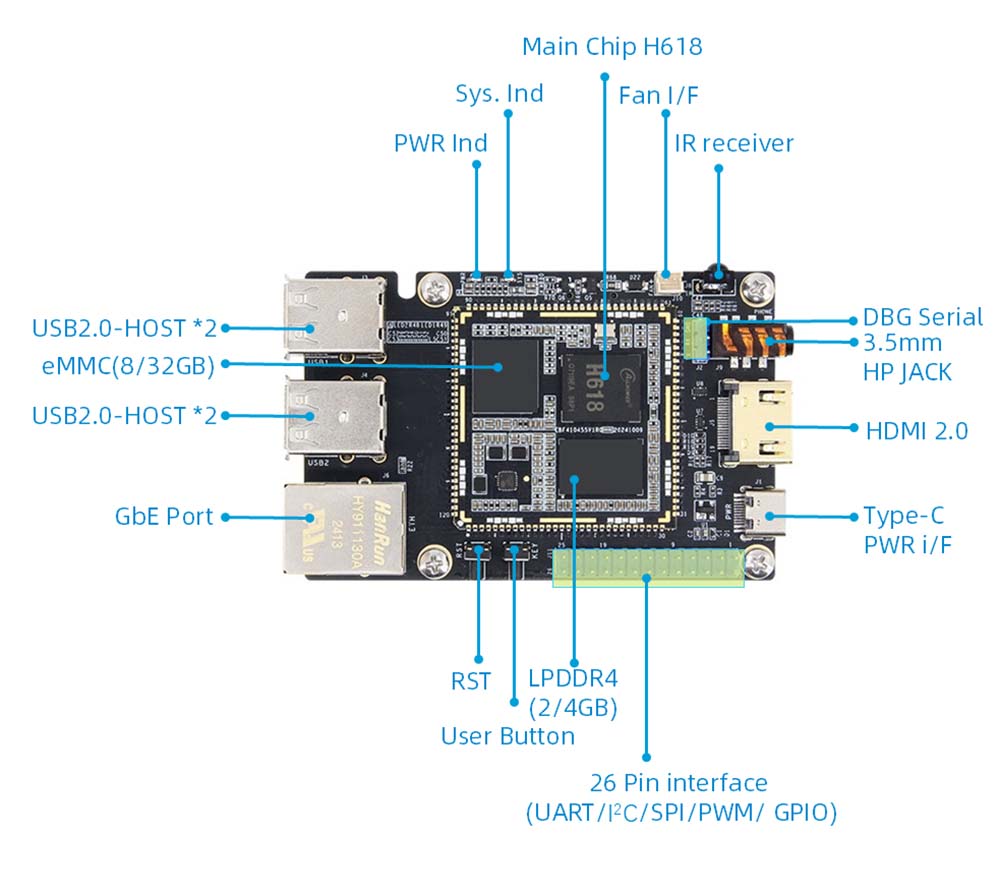

H618 Хардуерни параметри на дънната платка

1. CPU: Основен чип: Allwinner H618, 4-ядрен 64-битов Cortex-A53

2. GUU: MM G31 MP2

3. Памет: вграден LPDDR4, 2/4GB

4. Съхранение: EMMC, 8/32GB, поддържа EMMC система за зареждане

5. Интерфейс за захранване: 5V@3A DC вход, Type-C интерфейс, може да се използва и за изгаряне на изображения

6. Y Ethernet: 10/100/1000m адаптивен Ethernet порт

7. USB2.0: USB хост тип A интерфейс*4

8. USB-OTG превключвател за избор: хост при превключване на тип A, устройство при превключване на Type-C

9. HDMI: HDMI2.0 Екранна интерфейс*1, поддържа 1920x1080@60fps под Linux система и 4096x2160@60fps под Android TV система

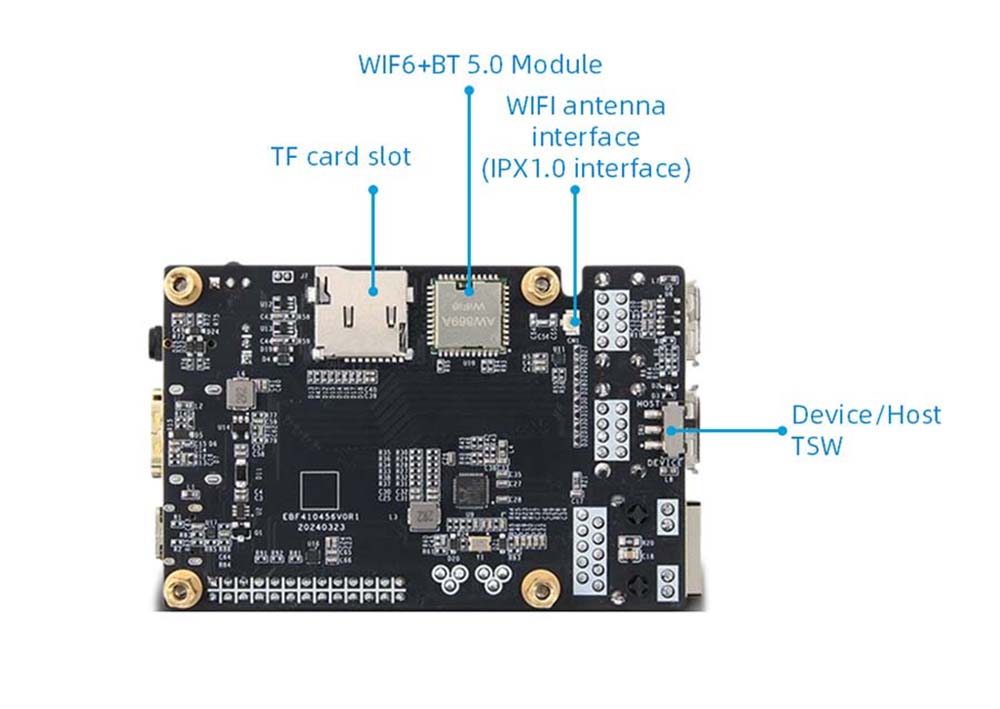

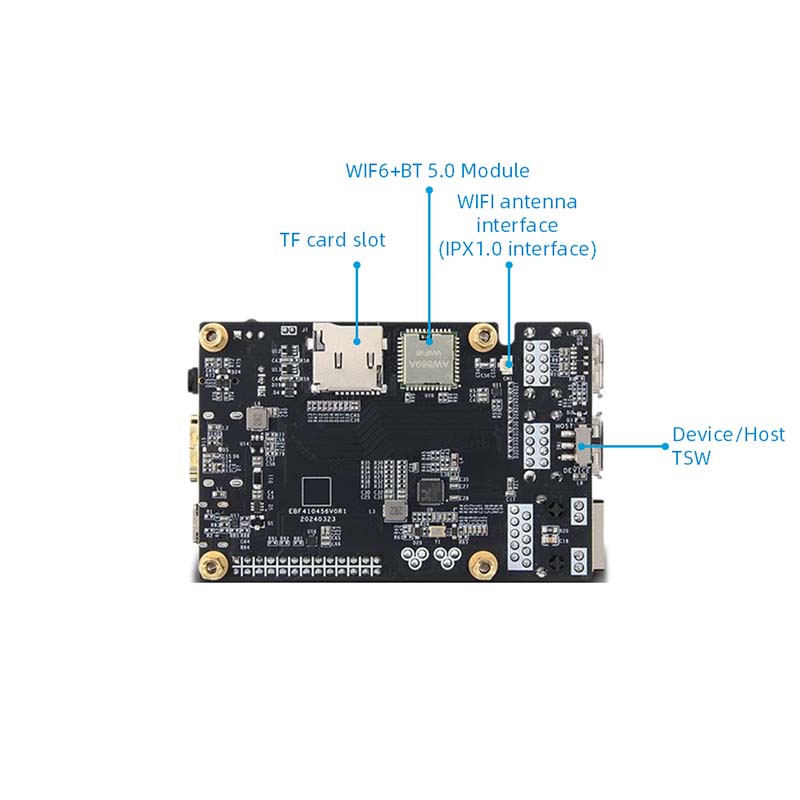

10. WiFi+Bluetooth: Бордова поддръжка 2.4G/5.8G Двоен ленлен WiFi6+Ble5.0, модел: AW869A

11. Притежател на TF карта: SD3.0 интерфейс, поддържа до 512 GB, поддържа система за зареждане на TF карта

12. I0 интерфейс: 26 пин 2.54 PIN интерфейс, поддържа GPIO, SPI, I2C, UART, PWM функции

13. Сериен порт за отстраняване на грешки: Параметър по подразбиране 115200-8-N-1

14. Аудио: 3,5 мм интерфейс за слушалки*1;

15. Бутон: Бутон за нулиране*1, Бутон на потребителя*1

16. LED: индикатор за мощност*1; Индикатор на системата "1

17. Инфрачервен приемник: Поддръжка на инфрачервена функция за дистанционно управление

18. Интерфейс на вентилатора: Поддръжка Инсталиране на 5V вентилатор за разсейване на топлина

19. Размер: 56*85 мм
