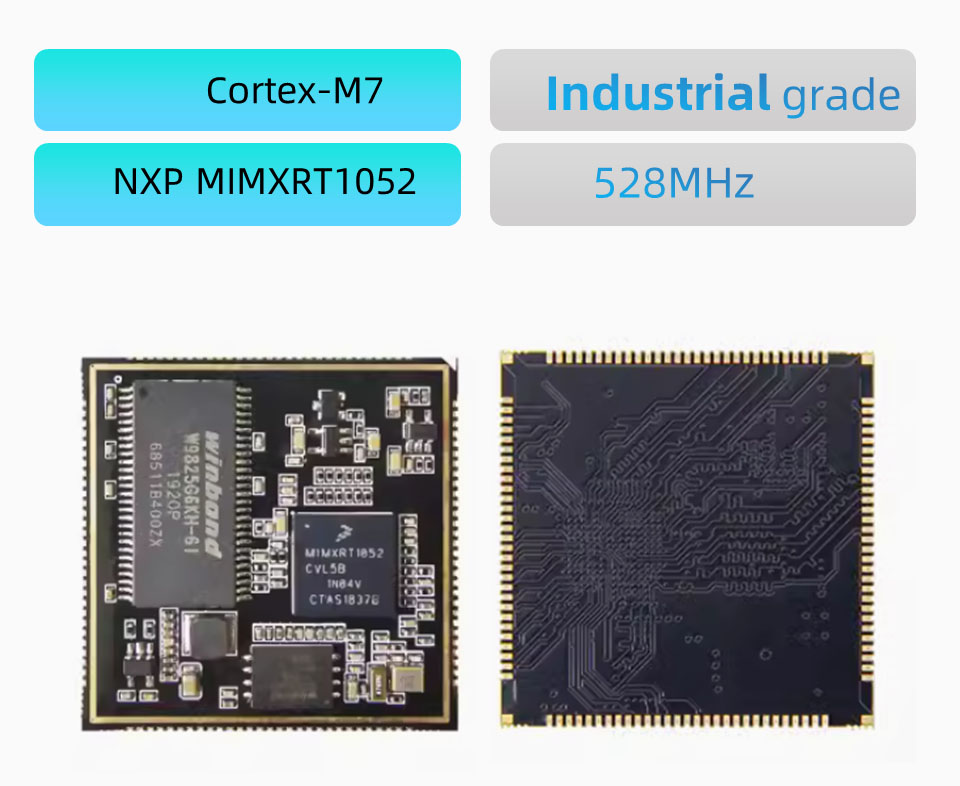

NXP I.MX RT1052 Основна дъска

● Тази основна платка RT1052 S2 е проектирана въз основа на процесора NXP MIMXRT1052CVL5B.

● Компонентите на цялата дъска са изработени от материали от индустриален клас.

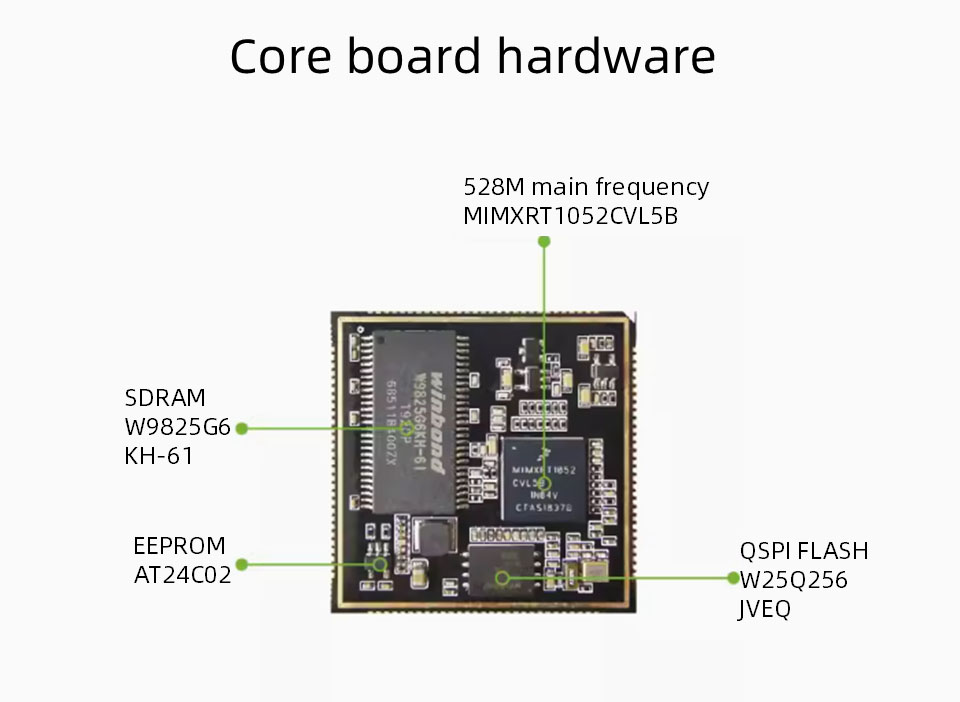

● Хардуерните ресурси на основната дъска включват

● 32MB SDRAM, 32MB, нито светкавица и 256B EEPROM.

● PCB приема 6-слой черно потапящо злато дизайн, с общ размер 38*38 мм, общо 116 пина и разстояние между щифтовете от 1,0 мм. С изключение на шината SEMC, останалите 10 пина от чипа са изведени.

Параметри на интерфейса на сигнала на основата

Основен чип: MIMXRT1052CVL5B, Cortex-M7 Core, Основна честота 528MHz

SDRAM: 2MB, TSSOP пакет, марка Winbond, индустриален клас

Flash: 32MB, WSON8 пакет, марката Winbond, индустриален клас

EEPROM: AT24C02 256b

Ethernet Phy: Няма

Размер на печатни платки: 38*38 мм

Захранване: 3.3V

Капак на щит: Без капак на щит

GPIO: 116 пина, 1,0 мм разстояние между щифтове, с изключение на шината SEMC, всички останали i0 са изведени

Работна температура: -40 ~ 85 ° C, индустриален клас

Сигнал за основна дъска

● LCD: 1 канал

● USB: 2 канала, с високоскоростен PHY

● SDIO: 2 канала

● i²c: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 канала всеки), 12bit

● PWM: 4

● JTAG: 1 канал

● SPDIF: 2 канала

● Може: 2

● Забележка: Горните данни могат да бъдат използвани повторно, моля, вижте описанието на основната дъска като референтен дизайн

ЗАБЕЛЕЖКА: Бъдката може да бъде персонализирана с минимална поръчка от 500
