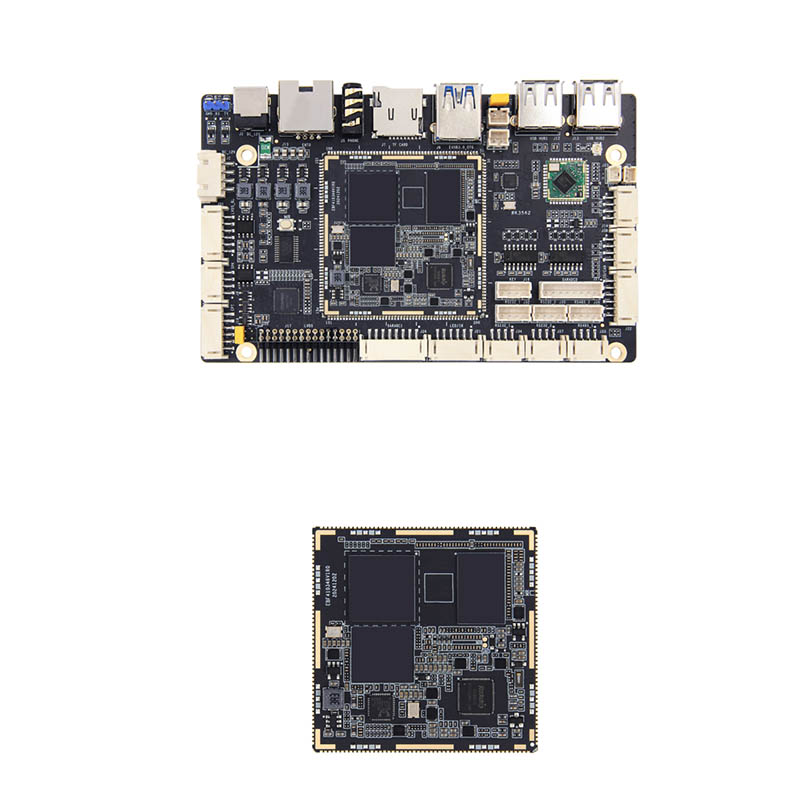

RK3562J Съвет за развитие

Технологията ThinkCore RK3562J Development Board използва чипове от индустриален клас, може да работи стабилно за дълго време в диапазон на работна температура от -40 ° C до 85 ° C, отговаряйки на нуждите на търговски приложения за показване в различни сложни среди, като например рекламни машини на открито, показване на оборудване в търговски центрове и други обществени места.

Основни характеристики:

Високопроизводител SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, идеален за цифрови табели, интелигентна търговия на дребно и индустриален контрол.

● Богати интерфейси: Поддръжка с двойна дисплея чрез MIPI CSI/DSI + LVD, високоскоростен USB 3.0 и Wi-Fi 6 за ултра ниска латентна свързаност.

● Дизайн с отворен код: Отворен код, поддържащ изходния файл на PCB на Baseboard PCB, и SDK, предвиден за бързо персонализиране.

● Gigabit Ethernet порт: Gigabit Ethernet порт може да осигури ефективна, стабилна и гъвкава мрежова поддръжка за търговски табла за дисплеи и друго оборудване

● Надеждност на търговски клас: Стабилна поддръжка на Android/Linux, пригодена за 24/7 цифрови табели и устройства за AIOT Edge.

● Официални изображения на основната система за поддръжка на операционната система: като Android, Debian и Ubuntu, които могат да се прилагат за повече от 6 различни приложни среди.

Защо да ни изберем?

Хардуер с отворен източник: Модифицирайте свободно на дъската-без лицензиране на бариери.

Техническа поддръжка: Онлайн техническа поддръжка, за да се ускори развитието и помощта за OEM/ODM интеграции.

Ефективно за рентабиране: Готово за разгръщане решение с по-бързо време за пазара от конкурентите.

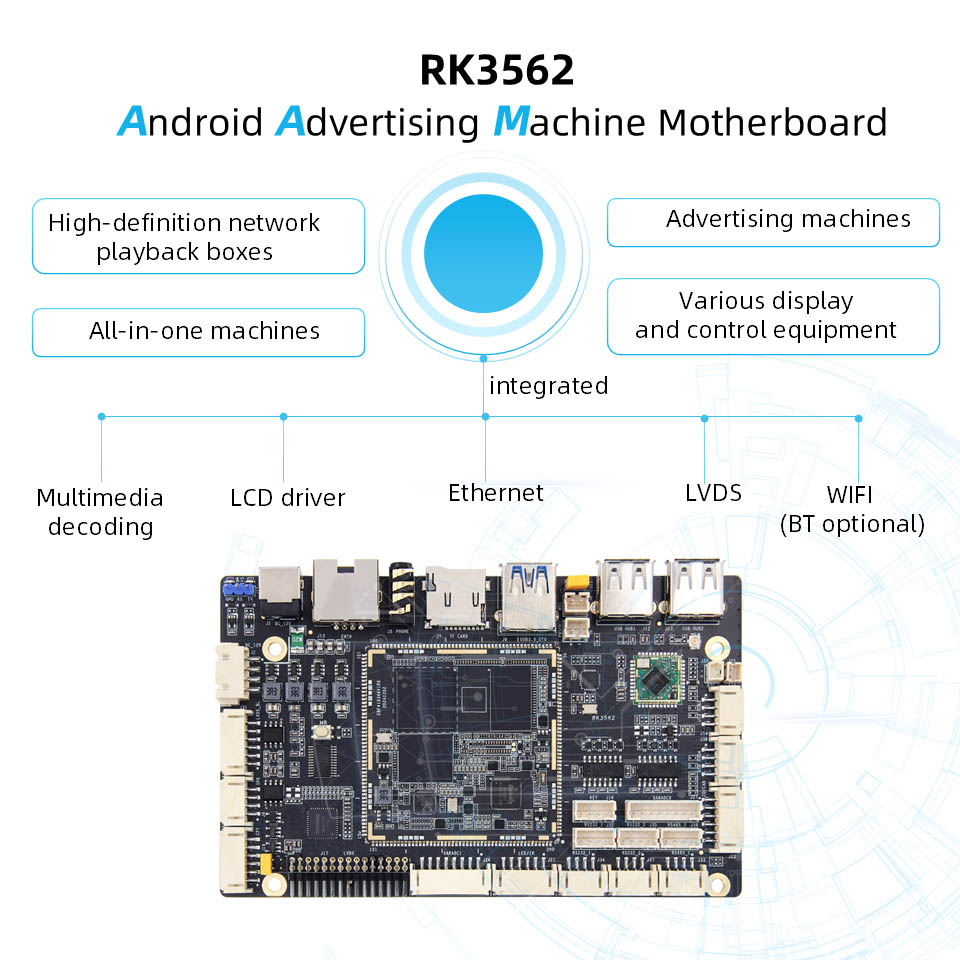

Приложения: Интерактивни павилиони, рекламни плейъри, кутии за стрийминг на живо, реклама на търговски дисплей всичко в едно, машина за излъчване на живо

Параметри на продукта:

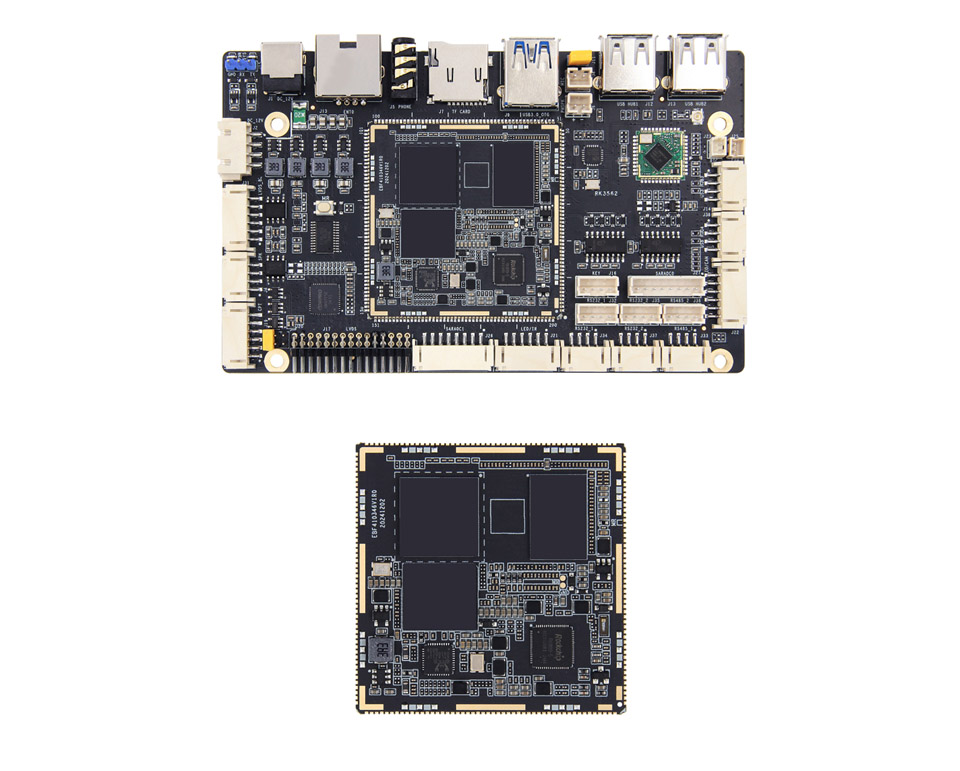

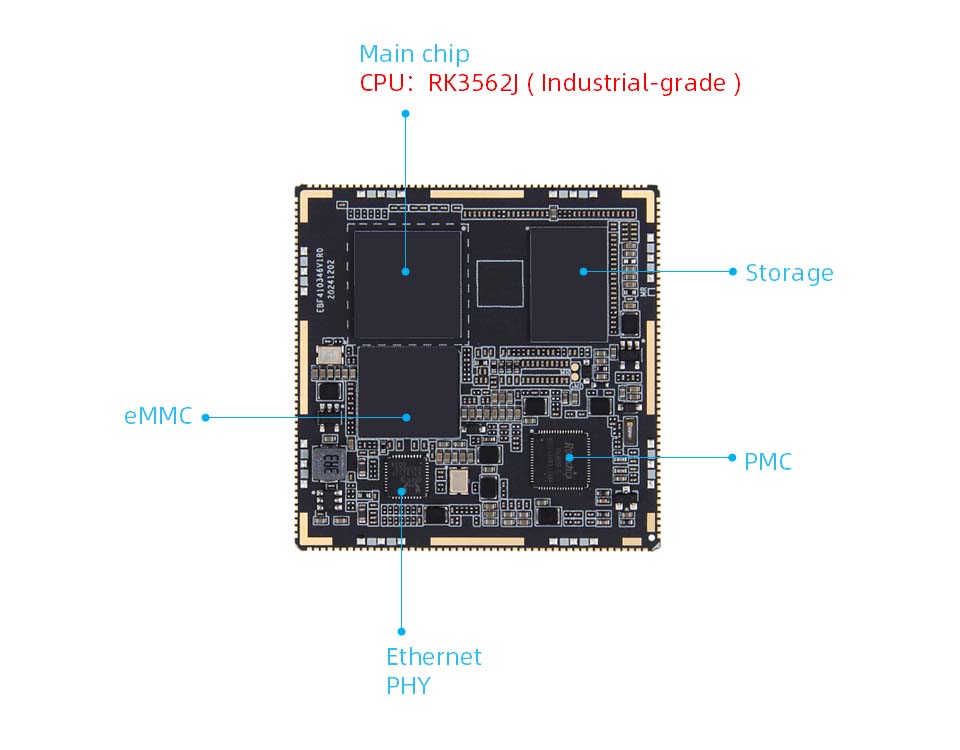

RK3562J Хардуерна конфигурация на основната дъска

● Основен чип

Модел: RK3562/RK3562J

Процесор: четириядрен кортекс-A53, до 2.0GHz

GPU: Mali-G52

NPU: 1Tops Computing Power (индустриален клас RK3562J без NPU)

● Памет: 1/2/4/8GB, LPDDR4/4X (Персонализиране)

● Съхранение: 8/32/64/128GB, EMMC (персонализиран)

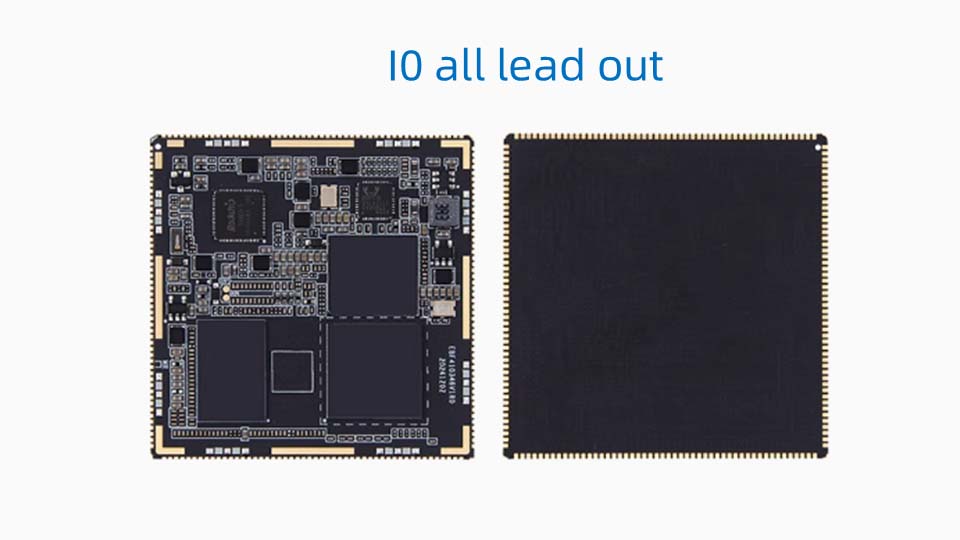

● Интерфейс: Интерфейс на дупките на печат, 10 пълни водещи

● PCB: 8 слоя, черно потапящо златно дизайн

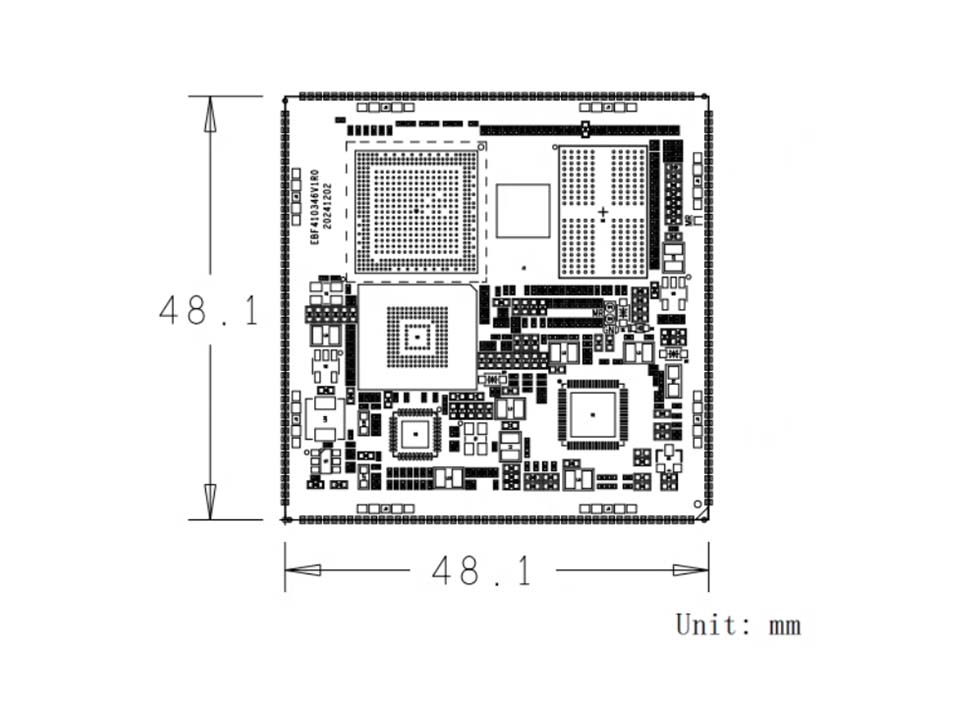

● Размер: 48.1*48.1mm

Сигнални щифтове

● IO: 86 GPIO пина, включително 1 диференциален часовник, 3 бутони и 1 щифт за управление на захранването

● Мрежов порт: 1 Gigabit Ethernet

● Сериен порт: 10

● 12в: 6

● SPI: 3

● Може: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Хост: 1

● Камера: Mipics12lane*4

● SDMMC: 2

● SPK: 1

● Аудио изход: 1

● MIC: 1

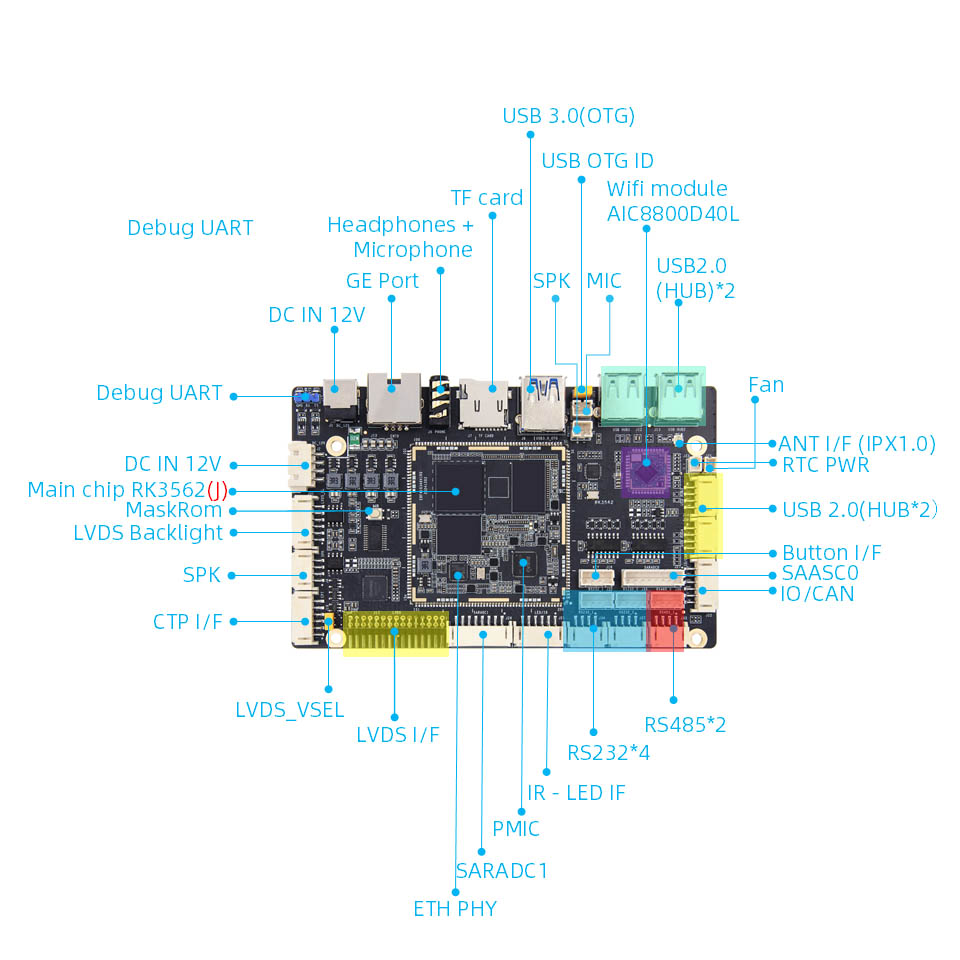

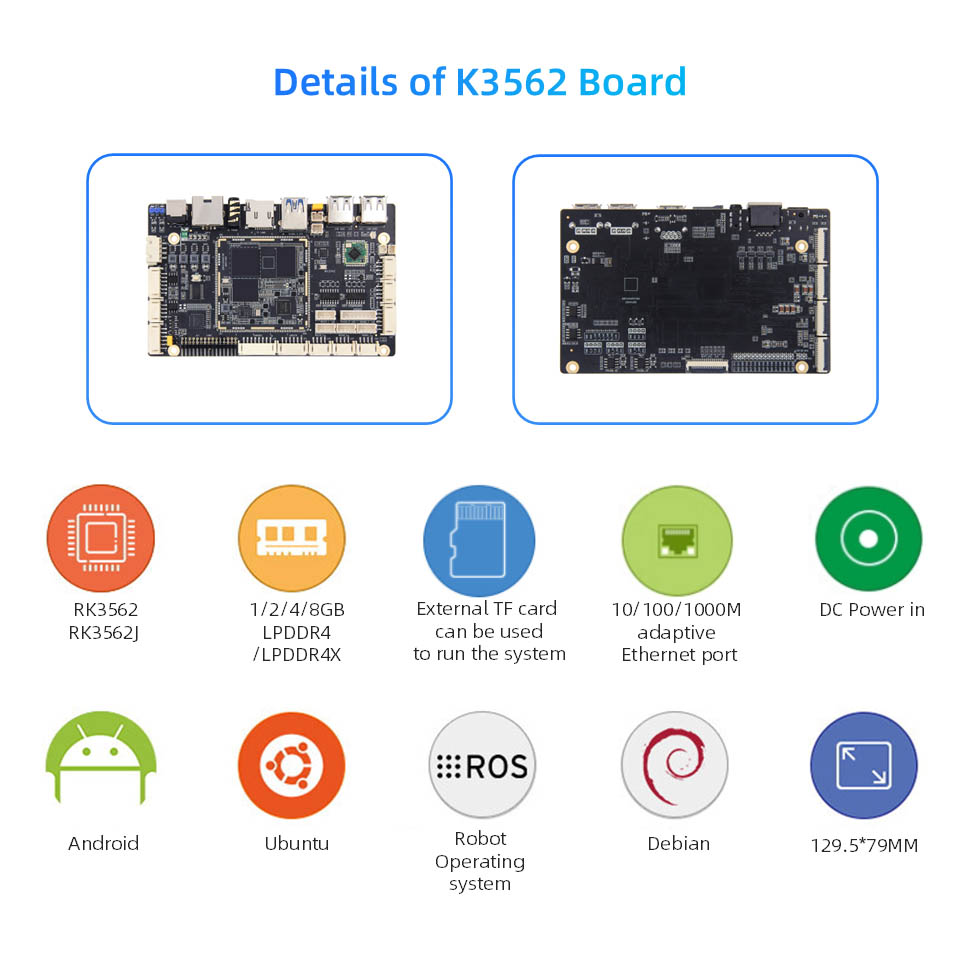

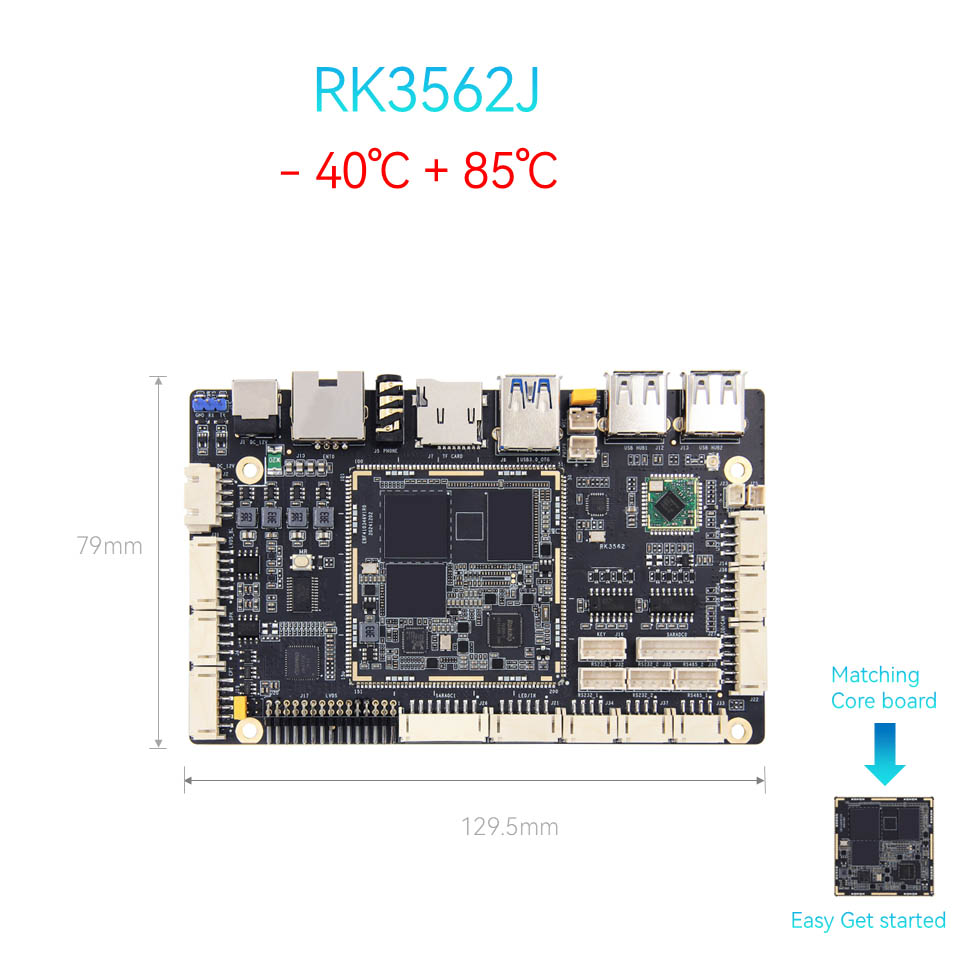

RK3562J конфигурация на дънната платка

● Основен чип:

Модел: RK3562/RK3562JCPU: четириядрен Cortex-A53, Основна честота до 2.0GHZGPU: MALI-G52NPU: 1Tops Computing Power (индустриален клас RK3562J без NPU)

● Памет: 1/2/4/8GB, LPDDR4/4X (Персонализиране)

● Съхранение: 8/32/64/128GB, EMMC (персонализиран)

● Интерфейс за захранване: DC 12V@2A DC вход

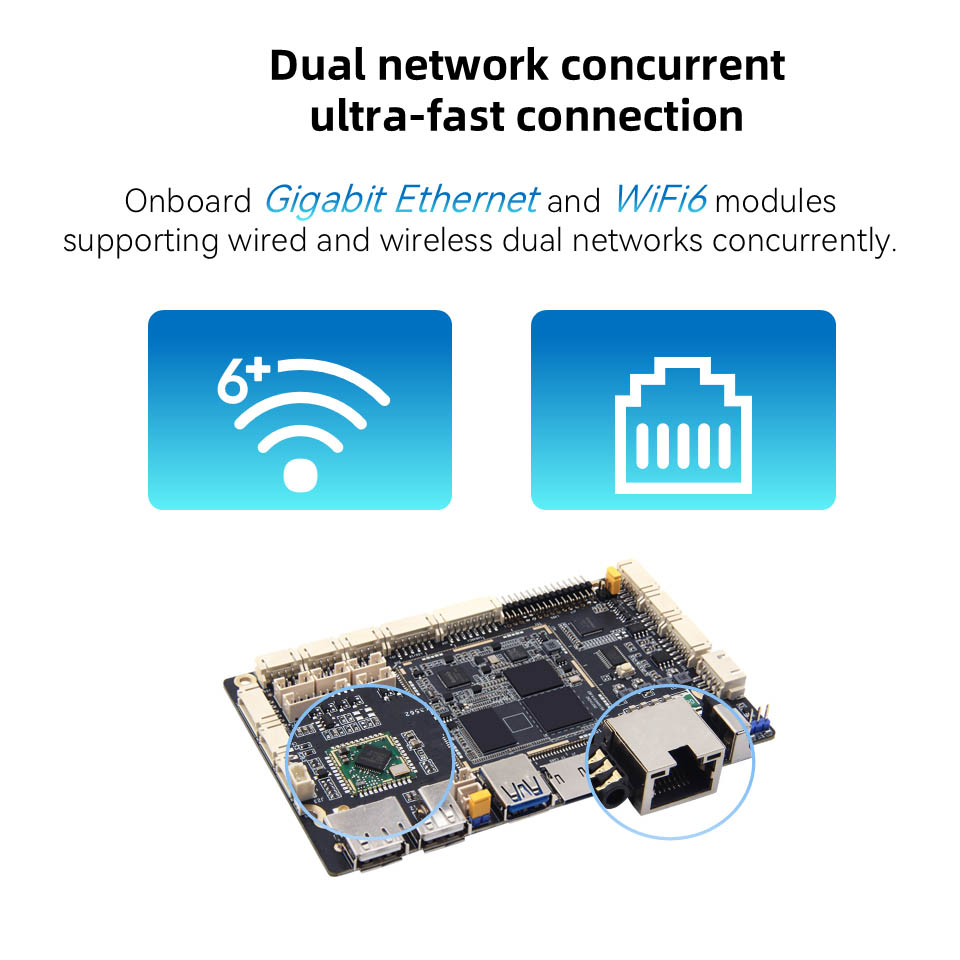

● Ethernet: Gigabit Network Port*1, поддържа 10/100/1000Mbps скорост на предаване на данни

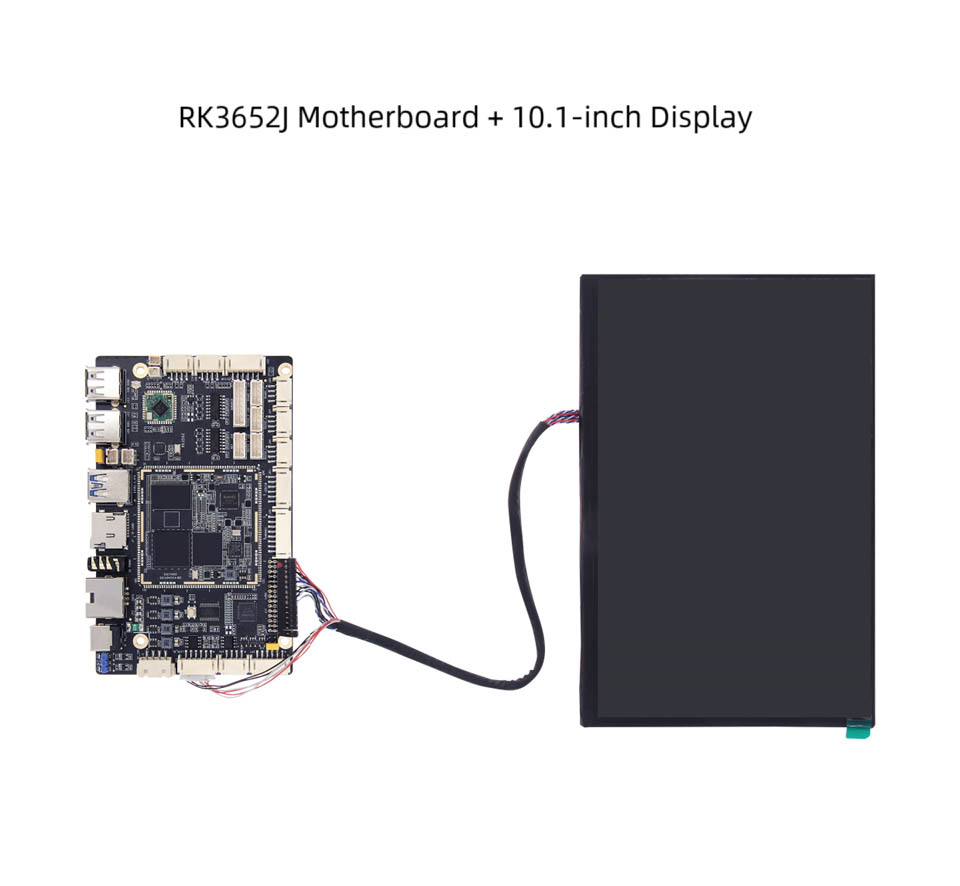

● LVDS: 2*15pin LVDS екран интерфейс*1

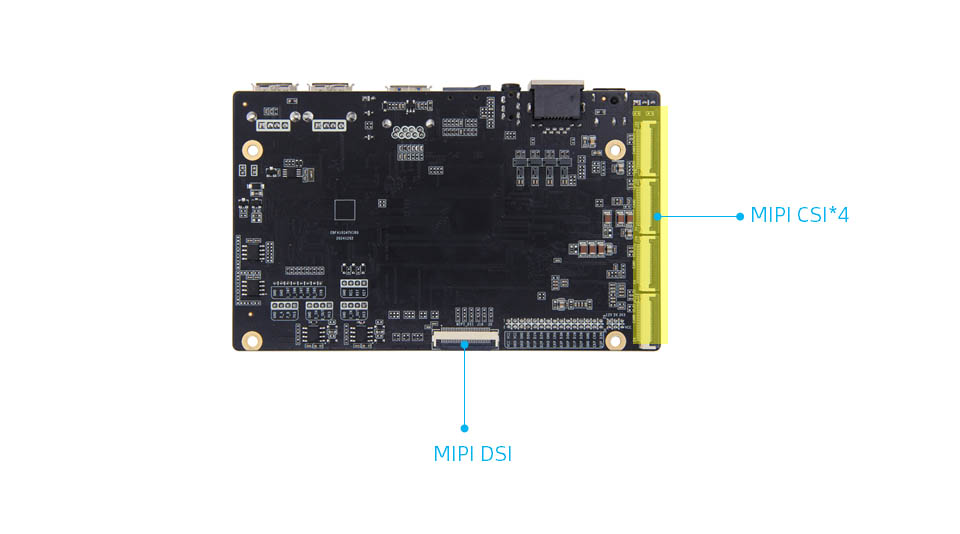

● MIPI-DSI: Екранният интерфейс на MIPI*1, Mipidsi и LVDS интерфейс се използват повторно, а по подразбиране е да се свържете към екрана на LVDS. Ако решите да се свържете с Mipidsi, трябва да промените резистора

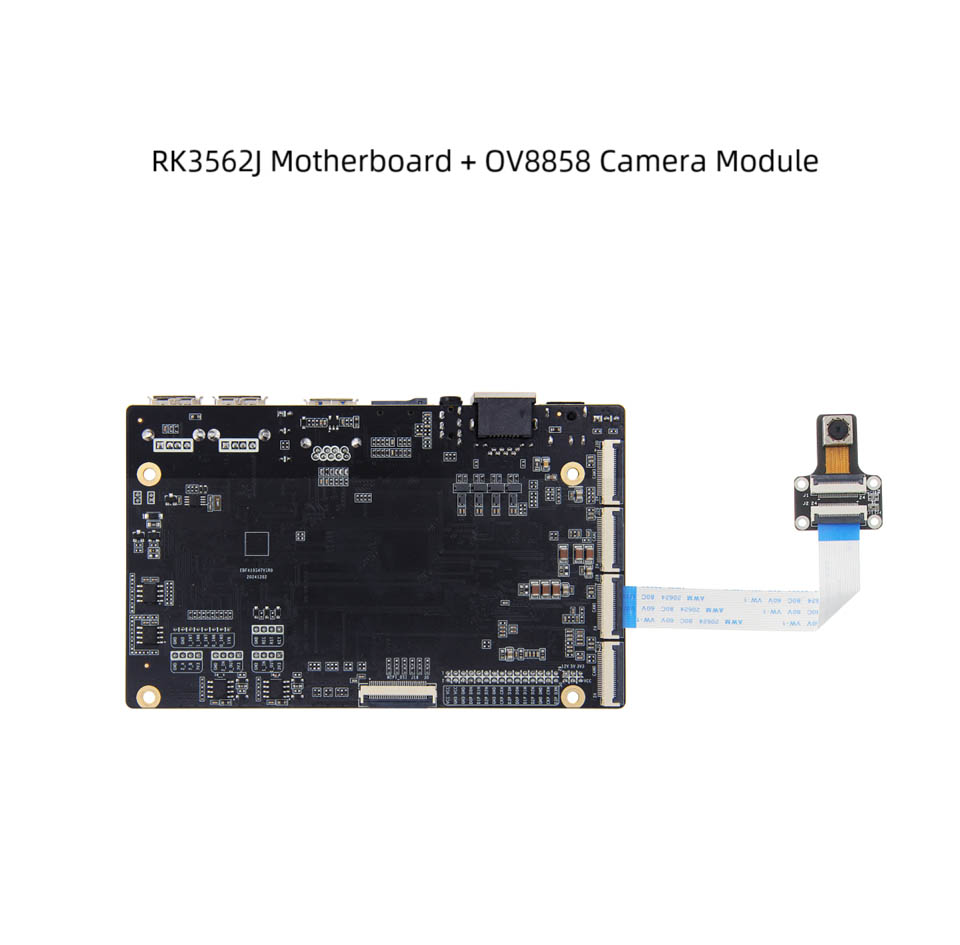

● MIPI-CSI: интерфейс на камерата на MIPI*4, може да бъде включен в IMX415/OV885 на камерата на магазина (комбинацията по подразбиране е камерата OV8858)

● Капацитивен сензорен екран: Интерфейс на сензорен екран LVDS*1

● LCD подсветка: Интерфейс за подсветка на LVDS*1

● Интерфейс на екрана за захранване: Интерфейс за избор на напрежение LVDS*1

● USB2.0: USB интерфейс на хъба*4

● USB3.0: USB OTG интерфейс*1, по подразбиране е режим на устройство, режимът може да бъде избран чрез капачка за джъмпер

● WiFi: Вграден WiFi6 модул, модел: AIC8800D40L

● Притежател на TF карта: Поддръжка Micro SD (TF) Карта за стартиране на системата, до 512GB
