RK3568 дъска за дънна платка на борда

ThisRK3568 дъска на дънната платка (BTB интерфейс) може да се използва като високоефективен компютър с едно-борд и вградена дънна платка за дисплей, контрол, трансмисия на мрежата, съхранение на файлове, изчисления на ръба и други сценарии.

Използване Използва се за леки приложения за изкуствен интелект.

Предоставете разнообразие от комбинации от памет и съхранение, от които да избирате, балансирана конфигурация на хардуер на борда, широк спектър от приложения

Вградената независима NPU изчислителна мощност може да достигне 1Tops (3568J е 512MACNPU), може да се използва за приложения за леки изкуствен интелект.

Той има висока интеграция и богати разширителни интерфейси и е оборудван с двойни Gigabit Ethernet портове, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI екран интерфейс, интерфейс на камерата на MIPI, аудио интерфейс и други периферии, които могат да дадат пълна игра на производителността на процесора и допълнително разширяване на суперантите на използването на плачката.

Официално поддържа основния Andriod 11, Debain, Ubuntu Operation System изображения и може да се прилага към различни среди на приложение.

Напълно отворен код, предоставящ официални уроци, пълни пакети за разработка на драйвери на SDK, схеми за проектиране и други ресурси, лесно можете да започнете без задънена улица.

Характеристики

1. Готов за използване, поддържа множество операционни системи, независимо дали става въпрос за разработка или забавление, той може лесно да бъде удовлетворен!

2. Двойни Gigabit Ethernet интерфейси, Поддръжка на динамично регулиране на напрежението

3. Вграден независим NPU, изчислителната мощност може да достигне 512MAC/1TOPS

Поддържа превключване с едно щракване на основните архитектурни модели, може да се използва за приложения за леки изкуствен интелект

4. Мощни възможности за анализ на изображения, лесно декодиране 4K поддържа 4K@60 Frames H.264 \ H.265 \ VP9 Формат декодиране и 1080p60 Frame H.264 \ H.265 Кодиране на формат

5. дисплей с двоен екран, високо разделителна способност и преносим

Подкрепете дисплея с двоен екран, поддръжка до 4K60 рамки + 1080p60 Рамки Изход на изображението едновременно

С богати интерфейси за разширяване, за да отговори на различни външни нужди

Параметри

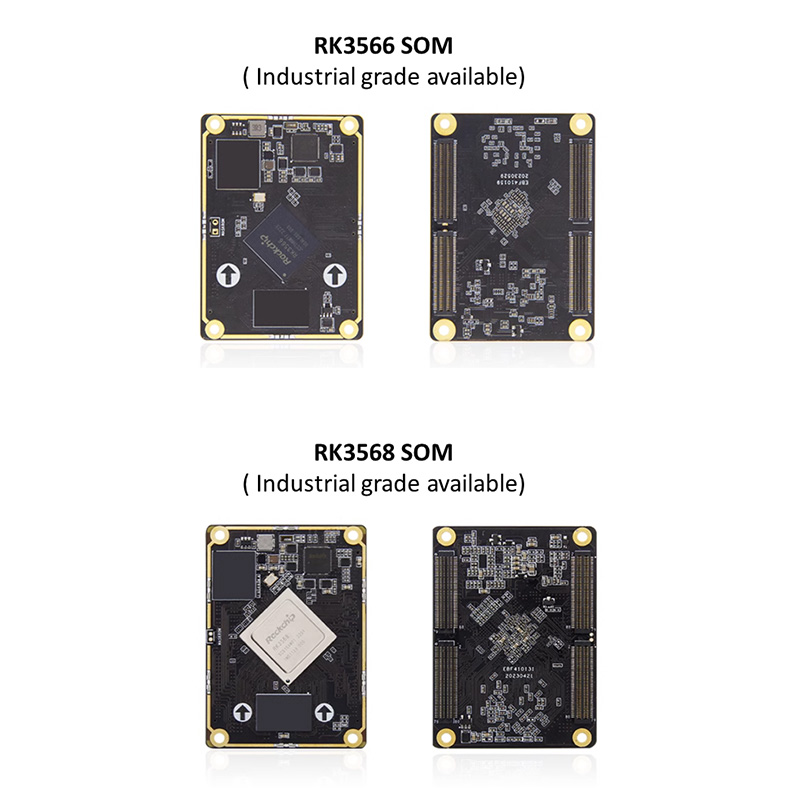

Тази дънна платка се състои от RK3568/ RK3568J Core Board+ Bayboard с формата на дъската за борда. Така че основната платка е съвместима с нашата основна дъска RK3568/ RK3568J и RK3566/ RK3566J Core Board.

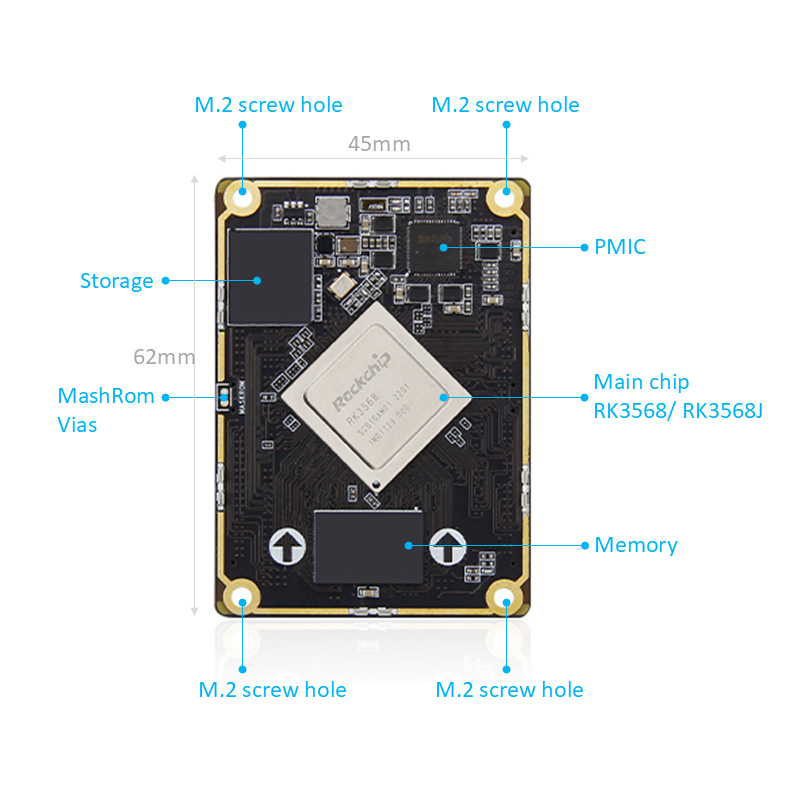

RK3568 BTB Core Board Configuration

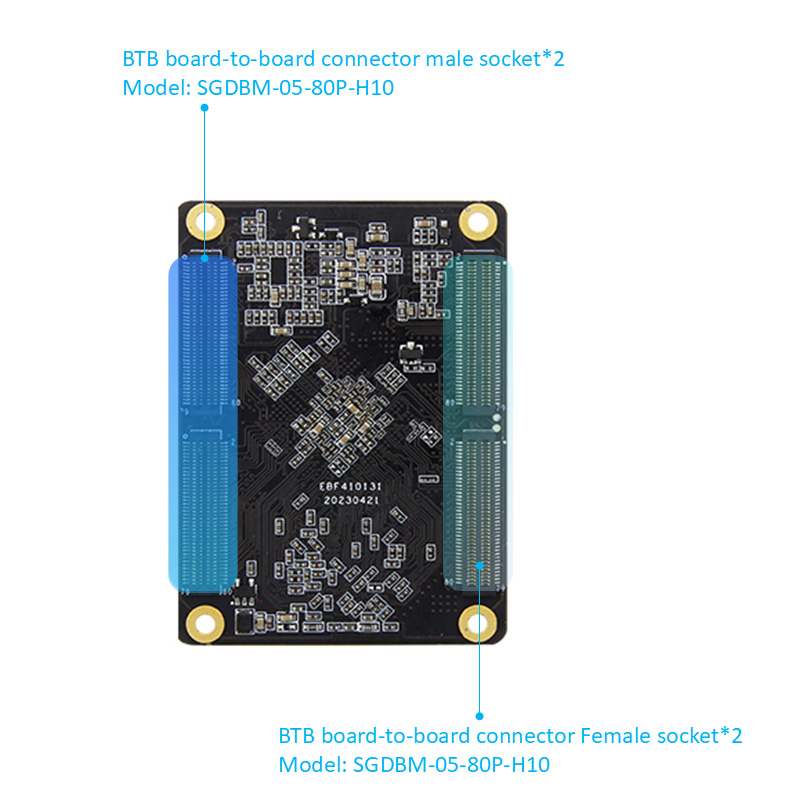

Конектор: Мъж: SGDBM-05-80p-H10 Жена: SGDBF-05-80p-H30

Основен чип: RK3568/RK3568J (четириядрен Cortex-A55, 2GHz, Mali-G52)

IO: BTB води до 320 пина, разстояние от 0,5 мм, води до всички i0

Памет: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Съхранение: 8/32/64/128GB, EMMC

RK3568 BTB конфигурация на хардуерната конфигурация

Конектор: Мъж: SGDBM-05-80p-H10 Жена: SGDBF-05-80p-H30

Интерфейс за захранване: 12V@1A (1A и по -горе) DC вход, DC интерфейс

Ethernet: 10/10/1000m адаптивен Ethernet порт*2

HDMI: HDMI2.0 екран интерфейс, поддържа дисплей с двоен екран, максимална разделителна способност 4096*2160@60Hz

MIPI-DSI: MIPI екран интерфейс*2, може да бъде включен в екрана на див огън MIPI, поддръжка на двуекранния дисплей: Единичен MIPI режим Максимална разделителна способност 1920*1080@60Hz

MIPI-CSI: MIPI интерфейс на камерата*2, може да бъде включен в IMX415/OV8858 камера

EDP: EDP1.3 Интерфейс на екрана*1, EDP Touch Interface*1; Поддържайте дисплея с двоен екран

USB2.0: Интерфейс тип A*3 (хост); Type-C интерфейс*1 (OTG), за интерфейс за изгаряне на фърмуера

USB3.0: Интерфейс тип A*1 (хост)

М.2 интерфейс: M.Key Type Solid State Drive, PCLE3.0*2 ленти; Може да бъде включен в 2280 Спецификация NVME Solid State Drive

PCLE интерфейс: Mini-PCLE интерфейс, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-PCLE интерфейсен модул

Притежател на SIM карта: Функцията на SIM картата трябва да се използва с 4G модул

SATA интерфейс: стандартен SATA интерфейс*1; Интерфейс за захранване на SATA*1, поддържа 12V изход

Може: Може*2

ADC: Интерфейс за придобиване на ADC*1

Сериен порт: Сериен порт за отстраняване на грешки*1 (UART2) Параметър по подразбиране 1500000-8-N-1; Lvttl сериен порт*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Притежател на TF карта: поддържа система за зареждане на Micro SD (TF), до 512GB

Аудио: аудио изход, 3,5 мм аудио държач*1 (зелен); Аудио вход, 3,5 мм държач за аудио*1 (червено); MIC микрофон интерфейс*1 интерфейс на SPK Speaker*1, може да свърже 1W захранващ високоговорител

Бутон: бутон за захранване; бутон за нулиране; Бутон за възстановяване

Инфрачервен приемник: Поддържа инфрачервена функция за дистанционно управление

RTC: RTC захранващ гнездо*1

Интерфейс на вентилатора: Поддържа инсталиране на 5V вентилатор за охлаждане
