RK3588 Board SBC компютър

Това е дъска за борда на структурата RK3588 Board SBC Computer, лесен за използване и разработване. С отворен код и безплатен SDK дъската се използва лесно.

 Rockchip RK3588 is used as the main chip, with 8nm advanced process technology, the main frequency can reach up to 2.4GHz, integrated quad-core 64-bit Cortex-A76 and quad-core 64-bit Cortex-A55, a total of eight-core processors and ARM Mali-G610 MC4 GPU, supporting 8K video encoding and decoding and 8K display output, super image processing capabilities, Поддръжка за многократно въвеждане на камера и поддръжка за множество екрани.

 8 Вградената независима компютърна мощност на NPU може да достигне 6Tops, което позволява различни AI сценарии.

 Осигурете разнообразни комбинации от памет и съхранение, от които да избирате, балансирана конфигурация на хардуер на борда и широк спектър от приложения.

 Висока интеграция, с богати интерфейси за разширяване, с двойни гигабитни мрежови портове, USB, M.2, PCLE3.0x4, 5Minipcle, HDMI, интерфейс на екрана на MIPI и интерфейс на камерата на MIPI, аудио интерфейс, инфрачервен рецепция, притежател на TF карти и други периферии, може да даде пълна игра на производителността на процесора и допълнително разширяване на използването на платка.

 Официално поддържа основния Andriod 13, Debain, Ubuntu Operation System изображения и може да се прилага в различни среди на приложение.

 напълно отворен код, предоставящ официални уроци, пълни комплекти за разработка на драйвери на SDK, схеми за проектиране и други ресурси, лесно можете да започнете без слепи петна.

Характеристики на продукта

 Готов за използване, поддържа множество операционни системи

 Вграден независим NPU, изчислителната мощност може да достигне 6Tops

Приема триядрена архитектура, поддържа int4/int8/int16/fp16/bf16/tf32, дава възможност на различни сценарии на AI

 Лесно кодиране и декодиране на 8K видео

Поддържа до 8K@60 Frames H.265/H.264/AV1/VP9/AVS2 Видео декодиране и 8K@30 Frames H.264/H.265 Видео кодиране

 Мултик екрарен дисплей, преносимост с висока разделителна способност

Поддържа многоекранния дисплей, поддържа до 8K@60 кадъра + 4K@60 кадъра + 2k@60 кадъра (дисплей на три екрана) или 4K@60 кадъра + 4K@60 кадъра + 4K@60 кадъра + 2K@60 кадъра (четиристепенна дисплей)

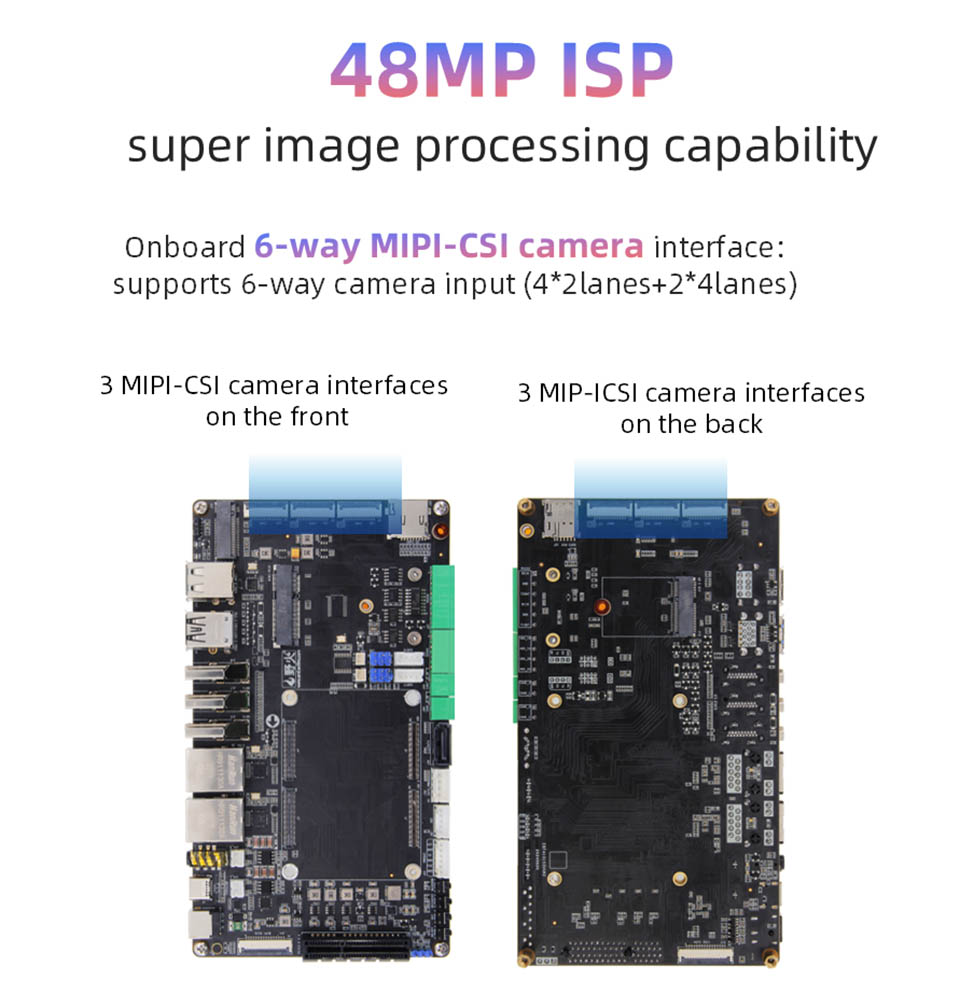

 48mpisp, способност за обработка на супер изображения

 На борда 6-посочен интерфейс на камерата Mipicsi,

Поддържа 6-посочен вход на камерата (4*2lanes+2*4lanes), задоволявайки нуждите на различни устройства

Параметри на продукта

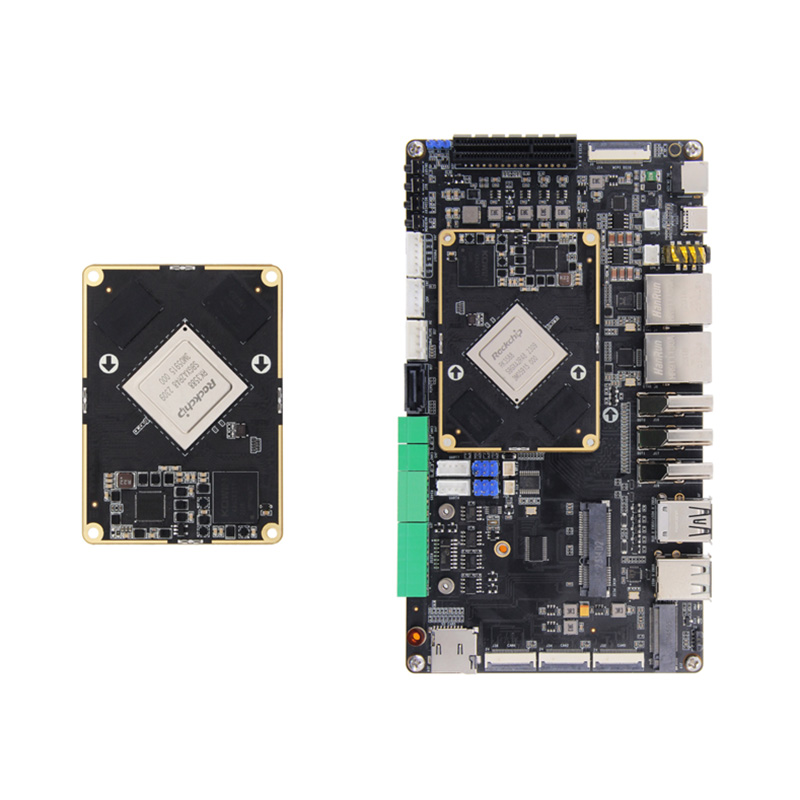

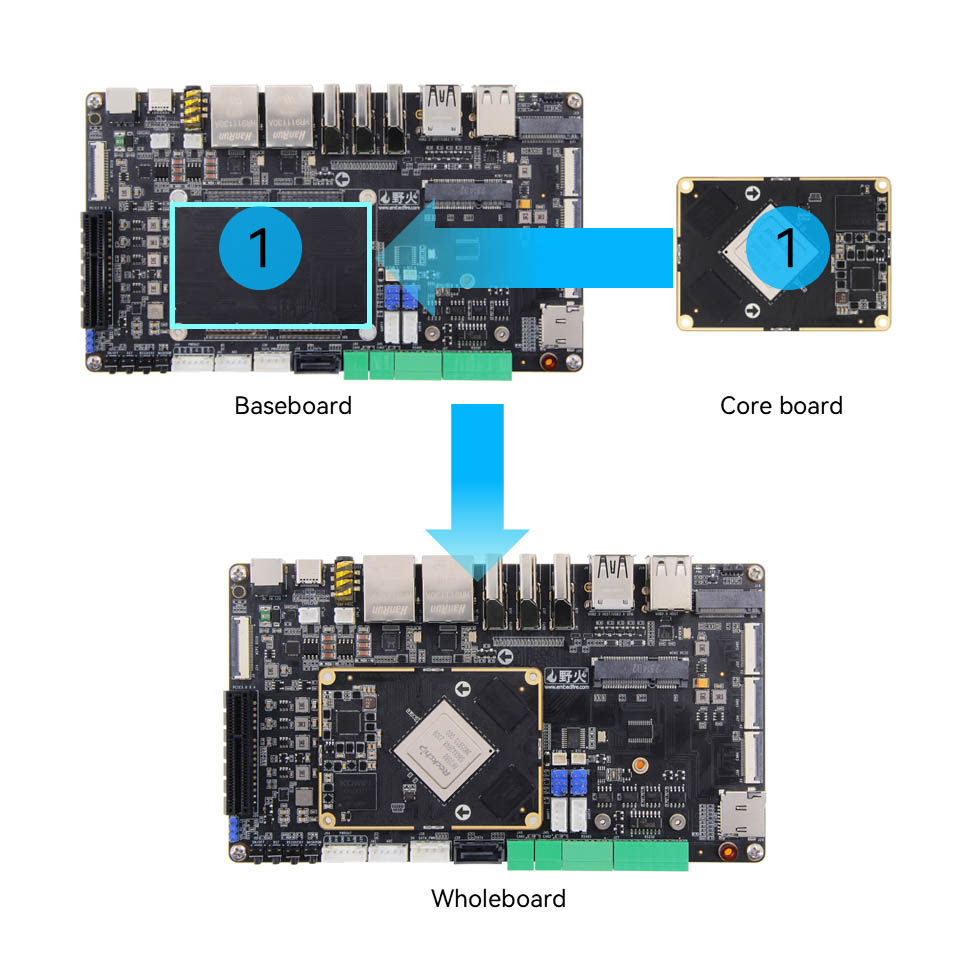

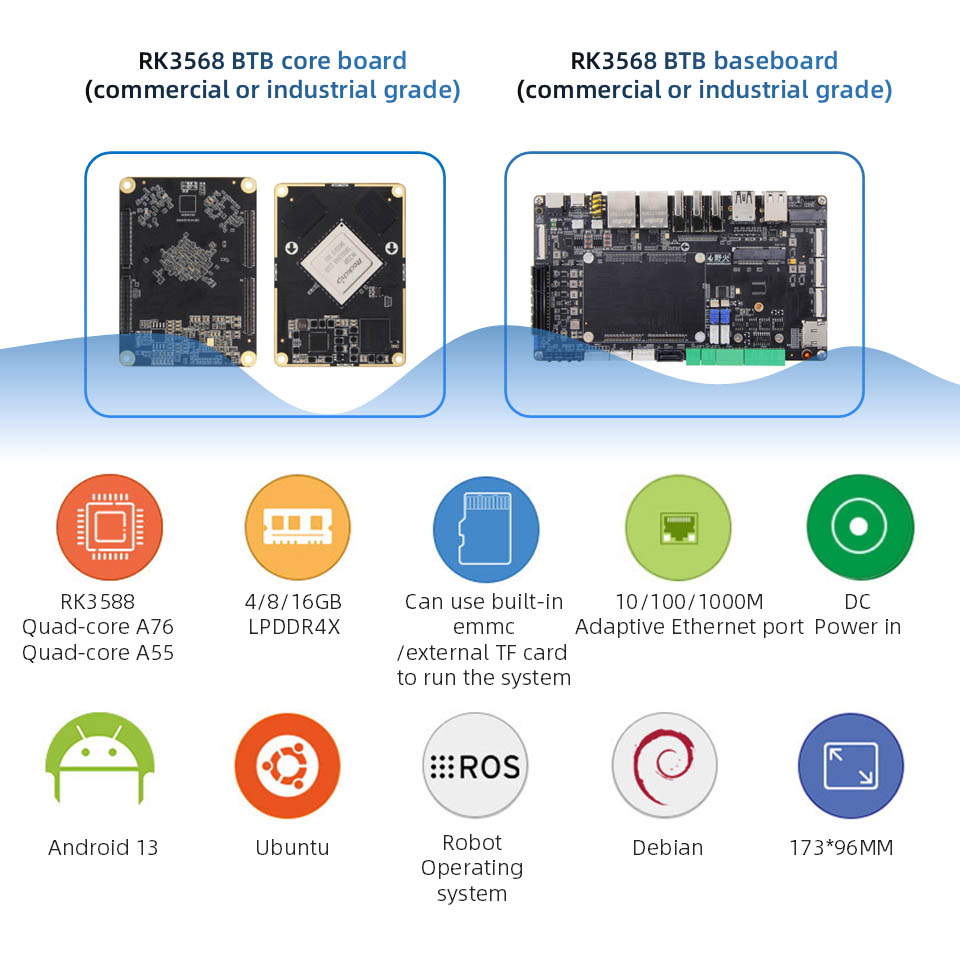

RK3588 Параметрите на основната дъска

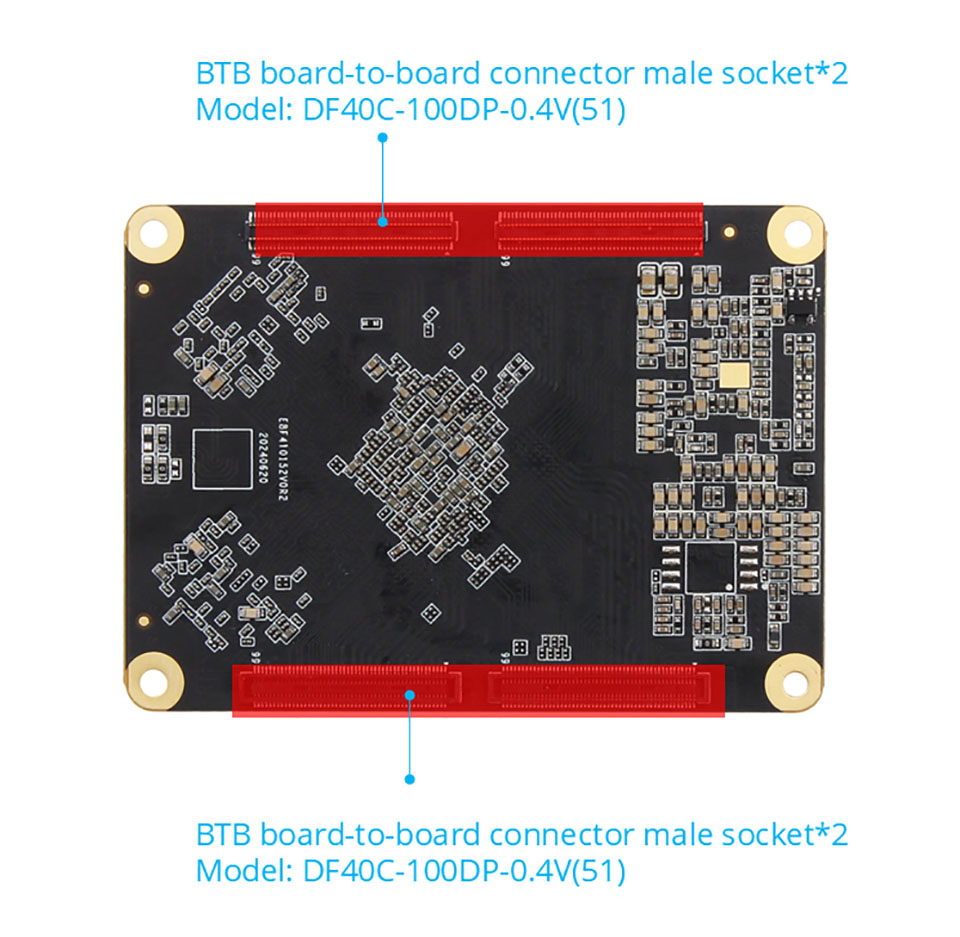

 Конектор: мъжки конектор: DF40C-100DP-0.4V (51) Женски конектор: DF40C-100DS-0.4V (51)

 Основен чип: RK3588 (четириядрен A76 + четириядрен A55, Mali-G610, 6Tops Computing Power) BTB води до 400 пина, 0,5 мм разстояние, води до всички i0

 Памет: 4/8/16GB, LPDDR4/4X

 Съхранение: 32/64/128GB.EMMC

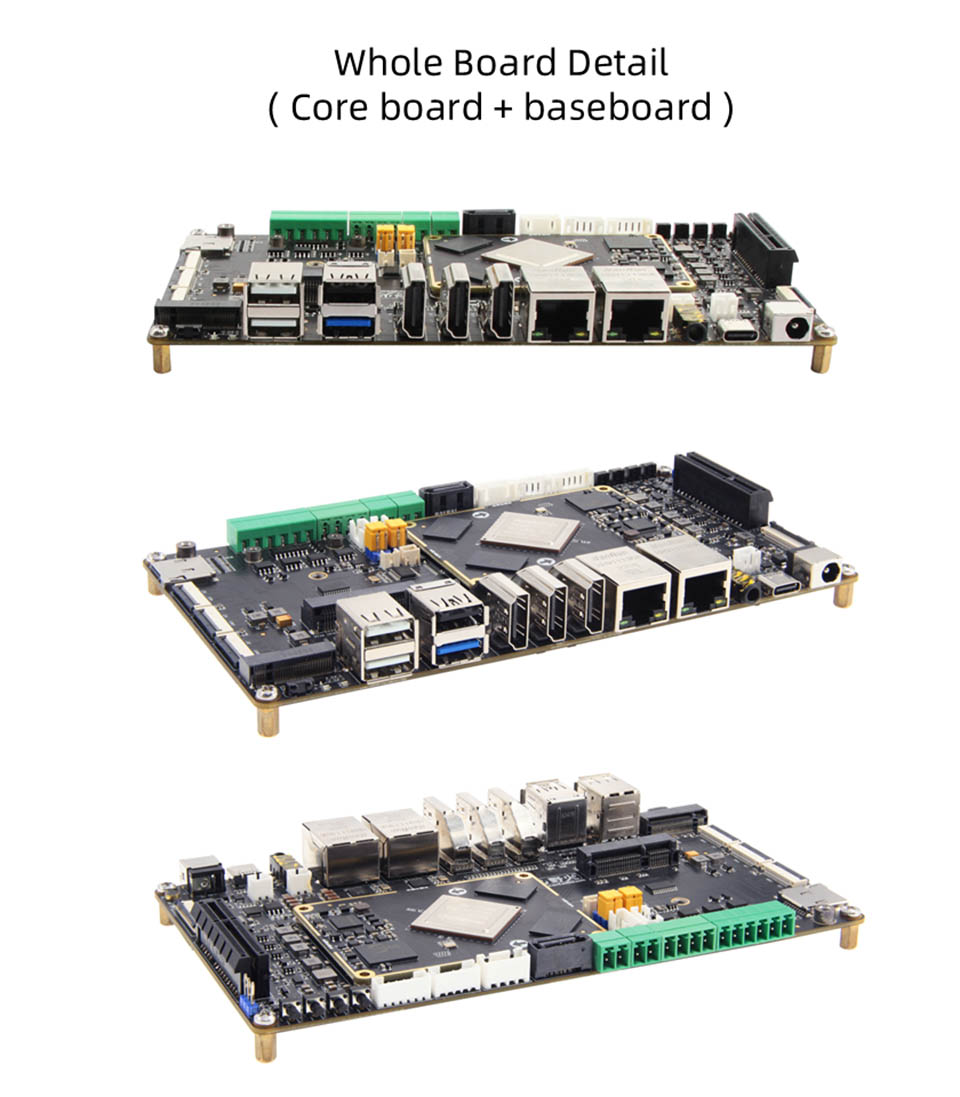

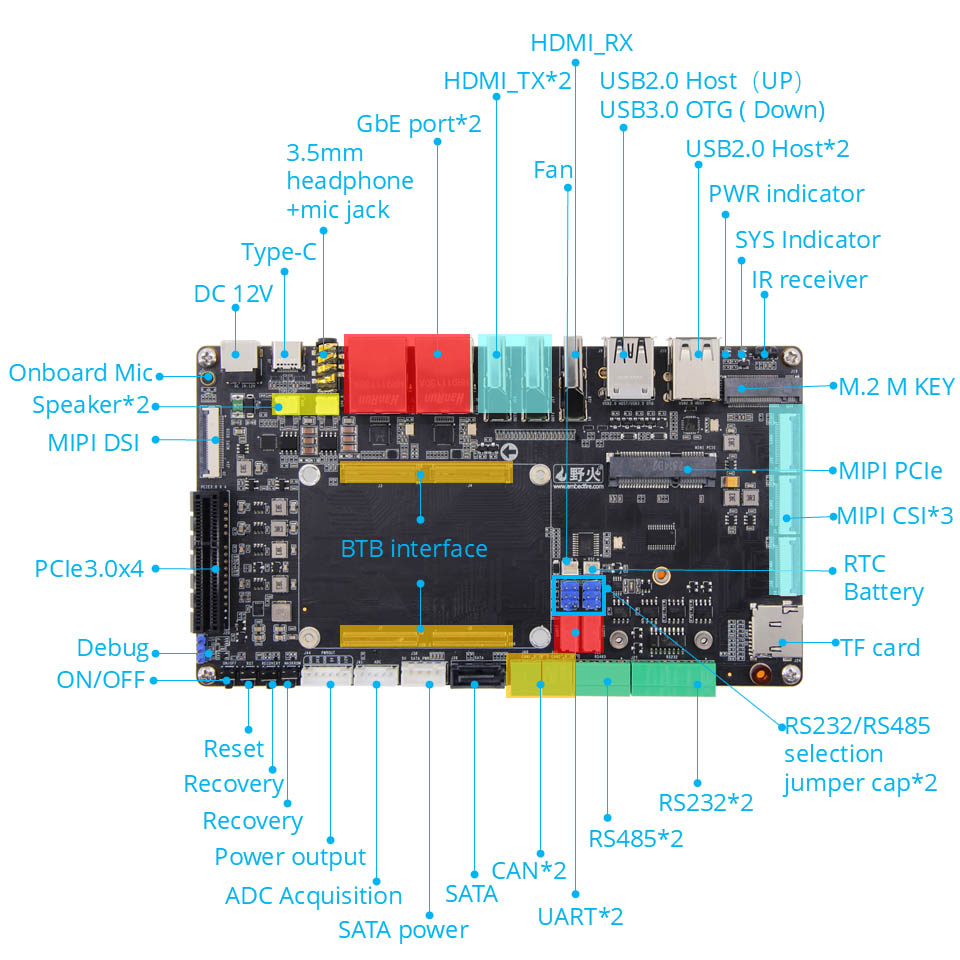

RK3588 параметри на дъската

 Конектор: Мъж: DF40C-100DP-0.4V (51) Жена: DF40C-100DS-0.4V (51)

 Интерфейс за захранване: 12V@2a DC вход, DC интерфейс*1; Интерфейс на изхода на захранване*1

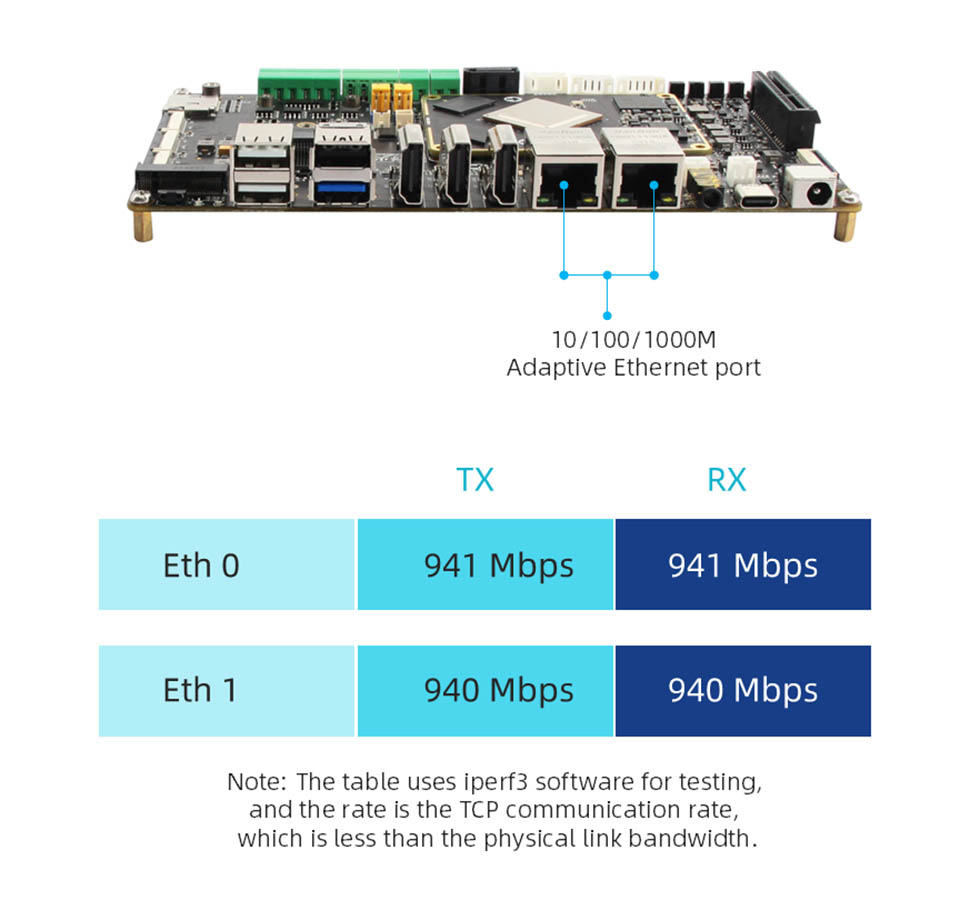

 Ethernet: Gigabit Network Port*2, Поддръжка 10/100/1000Mbps Скорост на предаване на данни

 HDMI: HDMI12.0 вход*1, до 3840x2160@60fps; HDMI2.1 Изход*2, поддържа множество екрани с други екрани, максимална разделителна способност 7680x4320@60Hz (8K резолюция)

 MIPI-DSI: Екранният интерфейс на MIPI*2 (отпред*1, отзад*1), може да бъде включен в екрана на Wildfire MIPI, поддържа множество екрани с други екрани; Максимална разделителна способност на режим MIPI 1920*1080@60Hz

 MIPI-CSI: Интерфейс на камерата на MIPI*6 (отпред*3, отзад*3), може да бъде включен в див огън MIPI камера

 USB2.0: USB-HostType-A интерфейс*3

 USB3.0: USB-OTGTYPE-A интерфейс*1; Type-C интерфейс*1, може да се използва за изгаряне на фърмуера, поддържа DP1.4 протокол

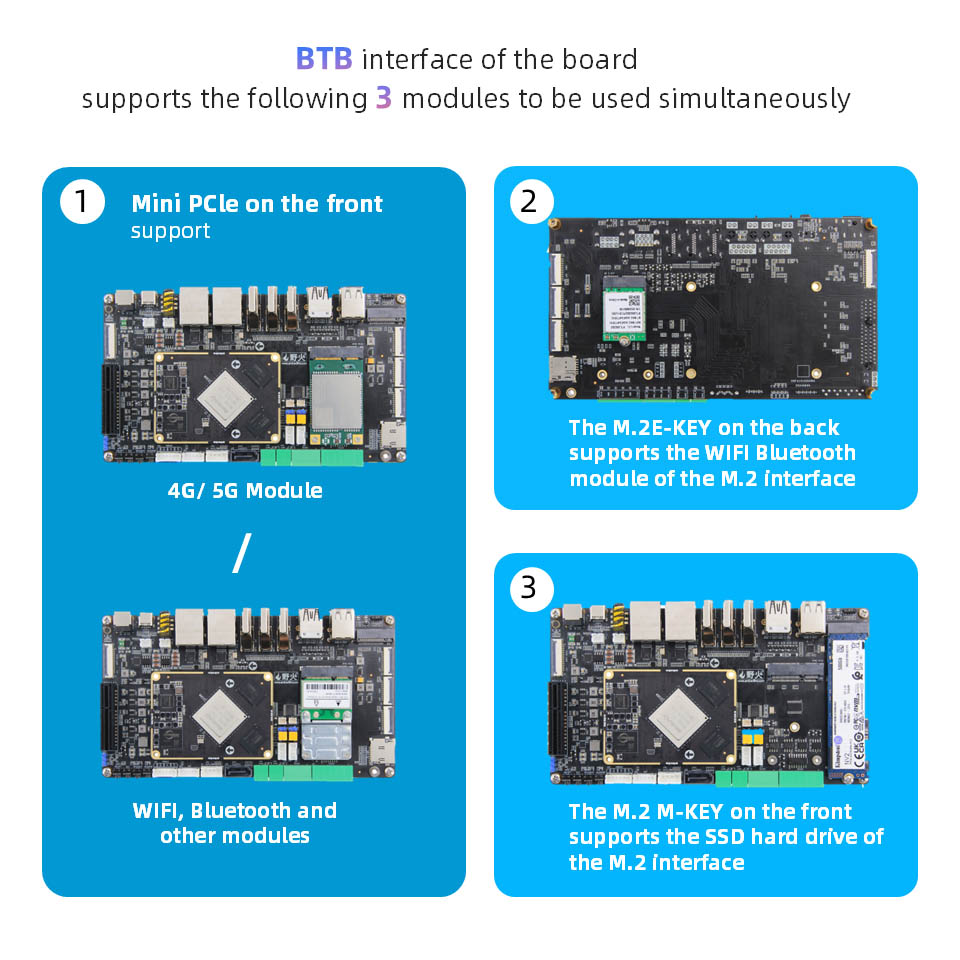

 PCLE интерфейс: Mini-PCLE интерфейс*1, може да се използва с WiFi мрежова карта с пълна височина или половин височина, 4G модул или друг Mini-PCLE интерфейсен модул: PCLE3.0x4 интерфейс*1

 M.2 интерфейс: M.2ekey интерфейс*1, поддържа M.2 E-Key безжична мрежова карта модул; M.2 M ключов интерфейс*1, поддържа M.2 m-ключ PCLE3.0*Спецификация на 4LANES 2280 Твърд диск

 Държач за TF карта: Micro SD (TF) притежател на карта*1, поддържа система за зареждане на TF, до 512GB

 Притежател на SIM карта: притежател на SIM карта*1, функцията на SIM картата трябва да се използва с 4G модул

 SATA интерфейс: стандартен SATA интерфейс*1; SATA захранващ интерфейс*1, поддържа 12V изход

 Може: Може*2

 ADC: Интерфейс за придобиване на ADC*1

 Сериен порт за отстраняване на грешки:

 Сериен порт за отстраняване на грешки*1 (UART2), параметър по подразбиране 1500000-8-N-1; UART сериен порт*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);

 RS485*2 (UART4 & UART7); Rs232/rs485 интерфейс за джъмпер за избор*2

 Аудио: вграден микрофон на микрофона*1; SPK интерфейс на високоговорителите*2, може да свърже 3W захранващ изход на слушалки за високоговорители + вход за микрофон 2 в 1*1

Button: Бутон за включване/изключване*1; Бутон Maskrom*1; Бутон за възстановяване*1; Бутон за нулиране*

 LED: Индикатор за захранване*1; Индикатор на системата*1

 Инфрачервен приемник: Поддръжка на инфрачервена функция за дистанционно управление

 RTC: RTC захранващ сокет*1

 Интерфейс на вентилатора: Поддръжка Инсталиране на 5V или 12V охлаждане на вентилатора
